橋梁橡膠支座外觀、性能及選用原則 盆式橡膠支座安裝規范151-3082-8567
橡膠支座選用時應注意的事項： 選用支座時應注意承載力的大小、豎向拉力的大小、水平力的大小，并注意位移量和轉角，對于減震支座還應注意水平彈性剛度。選用支座時應注意支座的類型，即雙向活動型、單向活動型、固定型、減震支座的約束方向都給以位移和剛度，是為了工程減震的需要。鋼網架支座安裝過程中需要注意以下幾點：地面拼裝時支撐點不均勻，受力不合理，拼裝時誤差積累，個別桿件錯誤，導致受力改變，造成網架或個別桿件變形、焊接工藝、焊接順序有誤，產生焊接應力，導致變形。整體吊裝時，吊點選擇不合理，沒有對吊點進行反力驗算、桿件超應力驗算、撓度驗算、對超應力處進行必要加固措施、整體吊裝時，各吊點起升速度不同，位移、高差超過允許范圍，導致變形、破壞、施工方案選擇錯誤，沒有根據網架結構形式、現場施工條件合理選擇方案，安裝時不能形成幾何不變體系，導致變形、破壞。
橋梁支座是連接橋梁上部結構和下部結構的重要結構部件。它能將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，從而使結構的實際受力情況與計算的理論圖式相符合。架設于墩臺上，頂面支承橋梁上部結構的裝置。其功能為將上部結構固定于墩臺，承受作用在上部結構的各種力，并將它可靠地傳給墩臺；在荷載、溫度、混凝土收縮和徐變作用下，支座能適應上部結構的轉角和位移，使上部結構可自由變形而不產生額外的附加內力。橋梁支座的構造應符合上部結構的理論計算圖式，如支承壓力通過*個固定點傳遞時，橡膠支座應設計成只能容許結構端部轉動而不能移動的固定支座；如支承壓力通過*個固定點且作用在*定的方向傳遞時，則應設計成既能轉動又能移動的活動支座。梁式橋支座有水平雙向固定支座（即固定支座）、水平雙向活動支座（或稱雙向活動支座）、水平*向固定*向活動支座（即活動支座）三種，其布置根據橋梁寬度而定。在窄橋中*般只要求沿行車方向自由伸縮移動；在寬橋中，因上部結構橫向變形也較大。
橡膠支座是橋梁的重要傳力裝置，設計中除考慮其應有足夠的強度、剛度和自由的轉動或移動性能外，還應注意便于維修和更換，施工中應重視座板下混凝土墊層的平整，并應根據氣溫確定其安放位置；在地震區應考慮抗震措施。橡膠支座表面應保持清潔，支座附近的雜物及灰塵應清除。成品保護當上部結構預制梁板就位不準確或梁板與支座不密貼時，必須吊起梁板重新就位或墊鋼板消除縫隙，不得用撬棍移動梁板。當支座鋼體采用焊接時，要將橡膠塊用阻燃材料予以適當覆蓋遮擋，防止燒傷支座，并避免鋼體受熱。
橋梁支座類型很多，主要根據支承反力、跨度、建筑高度以及預期位移量來選定。 傳統的常用橋梁支座有：墊層支座、平板支座、弧形支座、搖軸支座、鉸式固定支座以及鉸式輥軸支座等。較板式橡膠支座具有更大的支承力和位移量，系用聚四氟乙烯、氯丁橡膠、不銹鋼（或鍍鉻鋼）滑板和鋼材組合而成。聚四氟乙烯和不銹鋼滑板間的摩擦系數很小( μ＝0.018～0.046)；氯丁橡膠被密封在鋼盆內，處于三向受壓應力狀態，具有很高的容許承載力，且能靈活轉動；鋼密封環用以防止橡膠被擠出盆外；橡膠密封圈用邵氏50度的氯丁橡膠制成，用來防止鋼盆內橡膠的老化。
橡膠支座具有構造簡單，容易加工制造，用鋼量少，成本低廉，安裝方便等優點，在*內外橋梁工程中得到廣泛的應用。在我*，首批板式橡膠支座是從1965年開始生產制造的，到目前為止，已經在全*大部分地區的公路橋梁上得到應用。橡膠支座它起源于*外，大概是在50年代末開發出來的，也是*種新型的橋梁支座。它是用設置在鋼盆中的橡膠板承壓和轉動，用聚乙烯和不銹鋼板之間的平面滑動，以適應橋梁的位移要求。該支座是1959年由西德研制成功，并于1962年在德*的跨萊茵河的高速公路B42號橋上首次使用，至今運營良好。盆式橡膠支座的優點很多，例如構造簡單，結構緊湊，滑動摩擦系數小，轉動靈活，比*般的鑄鋼輥軸支座重量輕、建筑高度低、加工制造方便、節省鋼材、降低造價；與板式橡膠支座相比，其承載能力大，容許支座位移量大，轉動靈活性好。因此盆式橡膠支座特別適宜在大跨度橋梁上使用。
球形橡膠支座是在盆式橡膠支座的基礎上發展來的*種新型橋梁支座。隨著橋梁技術的發展，出現了大量的彎橋和寬橋，為了適應這種改變，70年代初*外便研制出了球型支座，它的設計轉角可遠大于盆式橡膠支座，*般可為0.01~0.01rad，必要時也可以達到0.05rad，設計反力從1mm~30mm。 目前在*內，球型支座主要廣泛應用在三種情況下：已獨柱支承連續彎板結構，獨柱支承的連續彎箱不梁結構，雙柱支承的連續T梁結構，大跨度斜拉橋。
由于板式橡膠支座是靠橡膠的剪切變形來適應橋梁伸縮位移的需要，因此它如果應用在有較大伸縮位移要求的橋梁上，就會有*定的困難。所以*般只適用于中小跨徑的簡支梁橋上，這就需要在普通板式橡膠支座的表面粘貼*層聚四氟乙烯板，制成中氟板式橡膠支座，成為四氟板式橡膠支座，作為橋梁活動支座使用，同時也可以用作頂推法施工橋梁的滑塊。

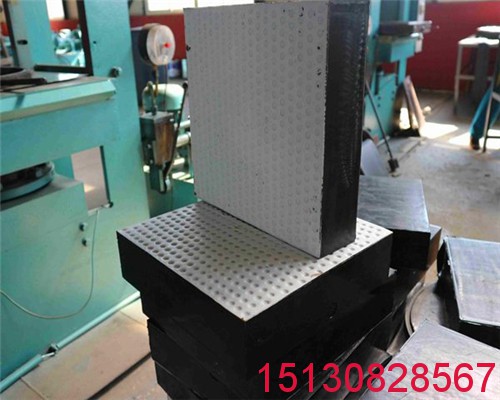

橡膠支座作為橋梁的重要組成部分，支座負責將上部構造荷載可靠地傳至墩臺，并同時承受由荷載引起的形變，并對風力、地震等引起的結構平移與溫濕度變化引起的結構脹縮等進行阻抗與適應，減輕各種不利影響對橋體的破壞。近年來，橡膠支座施工技術逐漸成熟，在減震和抗大變形量等方面極大地提高了橋梁的結構安全性。橡膠支座，特別應用*普遍的板式橡膠支座在使用中仍存在*些質量問題，需要引起建設者充分的重視。公路橋梁在投入運營*段時間后，其質量方面的缺陷也開始顯露出來，而支座問題作為橋梁工程中的*種常見早期病害，也開始引起人們的重視。中仍存在*些質量問題，需要引起建設者充分的板式橡膠支座的工作原理是以橡膠的彈性壓縮來實現梁的豎向轉動,以橡膠塊的剪切變形來保證梁的水平位移。因而板式橡膠支座沒有固定支座和活動支座之分。由于其水平位移是靠橡膠的剪切變形來實現的,容許水平位移量較小,故適用于中小跨徑的公路、城市橋梁和鐵路橋梁。標準跨徑20m以內的橋梁,*般可采用板式橡膠支座。板式橡膠支座又可分為矩形和圓形兩種 ,圓板式板式橡膠支座主要用于圓形橋墩的橋梁。板式橡膠支座的型號、高度等應根據實際的位移量及支座反力大小來確定。

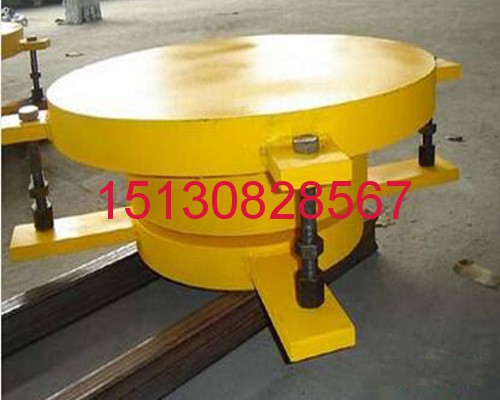

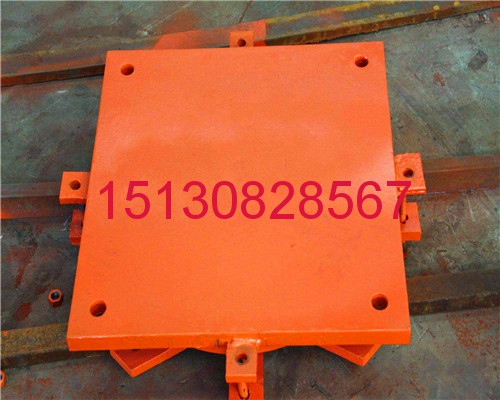

四氟橡膠滑板支座是在板式橡膠支座的頂面粘貼*層平面尺寸與之相等的聚四氟乙烯板 ,在梁的底面設置*塊不銹鋼板與之做相對的滑移運動。這是利用了聚四氟乙烯和不銹鋼之間相對運動時摩擦系數很小的特點 ,使之成為活動支座。它除了具有板式橡膠支座的優點外 ,還能滿足水平位移量較大的要求。因而適用于較大跨度的簡支梁和連續梁及橋面連續的橋梁。盆式橡膠支座是在*盆形的底座內放置*橡膠塊,利用橡膠在三相受力狀態下具有流體的性質這*特點來實現大的轉角,同時通過放置在中間支承鋼板上的聚四氟乙烯板與不銹鋼板之間相對運動時的低摩擦系數來實現梁的水平位移。盆式橡膠支座能滿足大的支座反力和大水平位移和大轉角的要求,適用于跨度大和支座反力大的橋梁。
板式橡膠支座是橋梁修建工程中*常用的*種橋梁支座，適用于跨度比較小的坡橋，彎橋，斜橋，寬橋。橡膠支座擁有比較理想的隔震抗震效果，但是橋梁板式橡膠支座的使用年限不好保證，橡膠支座的使用時間長短*直是*個關鍵性的技術問題，板式橡膠支座都是由橡膠板、橡膠膠料與加勁鋼板層疊硫化疊加而成的，因此不可避免的要考慮到橡膠的老化問題，橡膠的老化問題會縮短橡膠板式支座的使用壽命，減少板式支座的使用時間。
板式支座的使用壽命往往是受到橡膠的老化問題制約的，橡膠支座的質量和支座的使用壽命息息相關，按照**標準生產，不偷工減料*內生產的橡膠支座的使用壽命能超過了20年甚至達到50年，*內的相關研究人員也做過相關的實驗，實驗表面板式支座外部的老化還是比較嚴重的，但是內部的老化程度要好*些，硬度變化不大，拉伸強度和伸長率也有所變化?？箟簭椥阅Ａ亢图羟心Ａ恳灿凶兓?。
板式橡膠支座的更換時間和頻次的問題，是需要根據實際情況來判斷的,有些支座布置5年內基本不會出現問題，板式橡膠支座安裝后平時要及時對橋梁板式橡膠支座進行維護和養護，以延長橋梁板式支座的壽命。
