GPZ(II)GPZ(I)專橋8156GPZ(KZ)QPZ系列公路橋梁盆式支座大講堂151-3082-8567

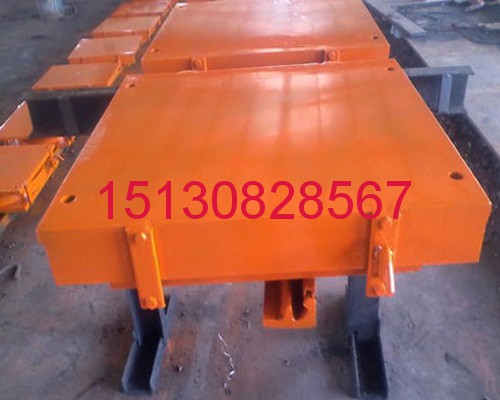

GPZ(I)系列公路橋梁盆式橡膠支座簡介

          GPZ(I)系列公路橋梁盆式橡膠支座是由頂板、不銹鋼滑板、聚四氟乙滑板、中間鋼板、橡膠板、密封圈、底盆、支座錨栓等組成。

GPZ(I)系列公路橋梁盆式橡膠支座分類

          a 、雙向活動支座（多向活動支座）：具有豎向承載、豎向轉動和多向滑移性能，代號為SX 。

          b、單向活動支座：具有豎向承載、豎向轉動和單*萬向滑移性能，代號為DX 。

          c 、固定支座：具有豎向承載和豎向轉動性能，代號為GD。

GPZ(I)系列公路橋梁盆式橡膠支座特點

          GPZ(I)系列公路橋梁盆式橡膠支座具有結構合理，承載能力大，變形量小，水平位移量大，轉動靈活等特點。

專橋8156系列鐵路橋梁盆式橡膠支座

8156鐵路橋梁盆式橡膠支座是為滿足現行鐵路標準設計的*種新型鐵路橋梁盆式橡膠支座產品，它是由混凝土、預應力混凝土梁(分片梁、整孔梁、槽形梁、下承式梁)而設計的“標準橋梁支座”。屬于非地震區支座，可用于直線、平坡、曲線及坡道的線路上。該支座螺孔的直徑、間距與標準設計梁*致，以便于與鑄鋼支座互換。
專橋8156系列盆式橡膠支座的性能專橋8156系列盆式橡膠支座是標準設計的TPZB鐵路橋梁盆式橡膠支座產品，它適用于豎向承載力為1500KN--12500KN，位移量（伸縮量）為30--250mm的鐵路混凝土橋梁。為現行20-40m標準梁設計的支座型號為TPZB'，豎向承載力為2000KN、2500KN、3000KN。適用于混凝土、預應力混凝土梁（分片梁、整孔梁、槽形梁、下承式梁）而設計的"標準梁支座"。屬于非地震區支座，可用于直線、平坡、曲線及坡道的線路上。該支座螺檢孔的直徑、間距與標準設計梁*致，以便于與鑄鋼支座互換。
鐵路橋梁橡膠支座名稱代號：代號TPZB'，表示為適用于鐵路標準梁的鐵路橋梁盆式橡膠支座的標準設計，簡稱"標準梁支座"。XXXXXXKN：設計豎向承載力（KN），例3000KN；使用性能分類代號：GD表示固定支座；HD表示縱向活動支座；例如：TPZB'3000GD 表示設計豎向承載力為3000KN的"標準梁支座"的固定支座。專橋8156系列盆式橡膠支座的性能專橋8156系列盆式橡膠支座是標準設計的TPZB鐵路橋梁盆式橡膠支座產品，它適用于豎向承載力為1500KN--12500KN，位移量（伸縮量）為30--250mm的鐵路混凝土橋梁。為現行20-40m標準梁設計的支座型號為TPZB'，豎向承載力為2000KN、2500KN、3000KN。適用于混凝土、預應力混凝土梁（分片梁、整孔梁、槽形梁、下承式梁）而設計的"標準梁支座"。屬于非地震區支座，可用于直線、平坡、曲線及坡道的線路上。該支座螺檢孔的直徑、間距與標準設計梁*致，以便于與鑄鋼支座互換。
鐵路橋梁橡膠支座名稱代號：代號TPZB'，表示為適用于鐵路標準梁的鐵路橋梁盆式橡膠支座的標準設計，簡稱"標準梁支座"。XXXXXXKN：設計豎向承載力（KN），例3000KN；使用性能分類代號：GD表示固定支座；HD表示縱向活動支座；例如：TPZB'3000GD 表示設計豎向承載力為3000KN的"標準梁支座"的固定支座。
2、固定式與活動式總高度相等。
3、此各鐵路橋梁支座適用溫度：常溫：—25℃ ～ +60℃ ，采用氯丁橡膠。低溫：—40℃ ～ +40℃ ，采用三元乙丙橡膠
4、鐵路橋梁橡膠支座的型號表示： 見圖
專橋8156系列鐵路橋梁盆式橡膠支座表示
名稱代號：代號 TPZB,表示為標準設計的鐵路橋梁盆式橡膠支座；TPZB'為“標準橋梁支座”的代號設計豎向承載力(KN)：例1500KN； 使用性能分類代號：GD表示固定支座；HD表示縱向活動支座；例如：TPZB1500GD表示設計豎向承載力為1500KN標準設計的鐵路橋梁盆式橡膠固定支座。注:專橋8156系列盆式橡膠支座可以分為固定支座與活動支座，兩者的總高度相等。支座適用溫度范圍分類a、常溫型支座：適用于-25℃ ---60℃，（氯丁橡膠）b、耐寒型支座：適用于-40℃ ---60℃，（三元乙丙橡膠）
鐵路橋梁橡膠支座的產品性能如下:

(1)聚四氟乙烯滑板的摩擦系數：
A、設計正應力σ=24Mpa時，μ≤0.05 B、聚四氟乙烯板加295硅脂潤滑（設計正應力σ=30MPa）常溫型：μ≤0.03 耐寒型：μ≤0.05C、填充聚四氟乙烯滑板（設計正應力σ=36MPa）常溫型：μ≤0.075 耐寒型：μ≤0.12
(2)位移　縱向水平位移：△＝ ± 30 ~± 250mm轉角： θ＝ 40＇
(3)水平力：固定支座及活動支座橫橋向所承受的水平力為支座豎向反力的10%。
橡膠支座適用梁型及單個重量表

GPZ公路橋梁盆式橡膠支座

KJ·GPZ系列盆式橡膠支座，是交通部公路規劃設計院對1998年獲得交通部科技進步獎的GPZ系列盆式支座根據多年使用中暴露出的不足和按*際慣例修改后的新型支座，其設計具有下列特點：
1、KJ系列盆式橡膠支座的設計主要采用英*BS－5400標準，并同時滿足我*現行盆式支座標準的要求，使本產品和*際同類產品接軌，保證了小噸位活動支座在恒載作用下磨擦系數小于標準所規定的數值。
2、產品采用極限狀態設計，可以滿足正常使用極限狀態下的有效性和較小的轉動力矩。
3、將密封圈改為多層黃銅帶，以保證正常使用極限狀態下密封的有效性和較小的轉動力矩。
4、為改進導向活動支座的導向滑移性能、本系列支座采用了中部導向結構。
5、根據盆式橡膠支座工作中受力情況，將錨固螺栓改為定位螺栓。安裝時不允許使用焊接法。
6、底盆及±50mm位移量的頂板外形優化為園形，在保證混凝土抗壓強度基礎上，減少了接觸面積，提高了機加工效率。

7、安裝定位螺栓的預留孔坑槽尺寸如圖：

GPZ(KZ)系列抗震盆式橡膠支座

依據中華人民共和*交通行業標準《公路橋梁盆式橡膠支座》(標準號JT391-1999)及公路工程抗震設計規范(JTJ004-89)，在盆式橡膠支座的基礎上增加了消能和阻尼措施。GPZ(KZ)系列抗震盆式橡膠支座包括固定支座和單向活動支座兩種型式，和與之配套使用的還有雙向活動支座。支座規格按JT391-1999要求分為31*。支座豎向設計承載力、支座轉角、支座摩擦系數及位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計承載力的10%提高至20%。

抗震盆式橡膠支座類型

包括固定支座、單向活動支座兩種，與之配套使用的還有雙向活動支座。抗震盆式支座規格按JT391-1999要求分為31*。支座豎向設計承載力、支座轉角、支座摩擦系數及位移均按標準要求設計。僅固定支座各方向和單向活動支座非滑移方向的水平力由原支座設計承載力的10%提高至20%。

由于GPZ(KZ)系列抗震盆式橡膠支座設計有固定支座和單向活動支座，兩種型式支座配合使用比僅在橋梁固定墩上設置抗震支座對提高全橋結構的抗震能力是不言而喻的。

GPZ(KZ)盆式橡膠支座結構形式

GPZ(KZ)GD(固定抗震盆式橡膠支座)，主要由上座板、消能板、密封圈、橡膠板、底盆和阻尼膠圈等組成。GPZ(KZ)DX(單向活動抗震盆式橡膠支座)還有中間鋼板、四氟滑板、不銹鋼滑板及側向滑移裝置等。減震原理主要是當支座水平力大于支座設計豎向承載力的20%后，消能板開始滑移，起到第*道隔震效果；然后阻尼圈發揮第二道阻尼效果，支座起到抗震作用；當?shù)卣饹_擊波超過*定極限時，該系列的剛性抗震起到了第三道抗震效果。

GPZ(KZ)盆式橡膠支座性能

1、此種支座按豎向設計承載力:可分31*，即0.8、1、1.25、1.5 、2、2.5、3、3.5、4、5、6、7、8、9、10、12.5、15、17.5、20、22.5、25、27.5、30、32.5、35、37.5、40、45、50、55、60MN。支座設計承載力允許超載10%。
2、支座水平承載力:固定橡膠支座各方向和單向活動支座非滑移方向的水平承載力可承受支座設計承載力的20%。3、支座摩擦系數:單向活動抗震支座，在硅脂潤滑下，常溫型支座(－ 25℃ ~+60℃ )設計摩擦系數*小取值μ=0.03,耐寒型支座(－ 40℃ ~+60℃ )設計摩擦系數*小取值μ=0.06。

4、轉角 :本系列的橡膠支座轉動角度為0.02rad。

5、位移:單向活動抗震橡膠支座位移量，橫橋向?yàn)椤?3mm 如果加5201硅脂后，常溫時活動支座設計摩擦系數為0.03，寒冷時活動支座設計摩擦系數為0.06。

6、內部采用黃銅密封圈，比低合金鋼圈更耐磨，密封性能更好。

7、 采用套筒加螺栓的錨固方式，更易安裝和維修。

目前*內外目前普通采取的抗震方法有兩種：*種是剛性抗震法、另*種是柔性減震法兩種抗震方法,剛性抗震需增大結構(包括基礎結構和抗震支座結構)尺寸,柔性減震的特點是：減震性能好而剛度較小，在較大地震波的情況下有被破壞的可能。我廠生產的GPZ(KZ)橋梁支座采取了剛、柔結合等有效抗震措施，增大了支座的耗能能力，極大的改善了支座的抗震性能，因此地震發生時可提高橋梁的抗震能力，*大限度的限制了橋梁上下部結構之間的相對位移，減小了地震力的放大系數。非地震時等同*般盆式橡膠支座使用。

GPZ(KZ)盆式橡膠支座設計注意事項

1、建議墩臺頂面設置支承墊石。支承墊石的高度應考慮支座養護、檢查的方便及更換支座時頂梁的可能性，支座底板以外墊石邊緣部分*好設置*定坡度以利排水。因規格相同類型不同的支座高度不同，應注意調整墊石頂面的標高。2、橡膠支座頂、底板所承載的混凝土應按公路橋涵設計規范中局部承壓的有關要求配置鋼筋網。
3、橡膠支座規格可根據上部結構計算的恒載、活載及偏載影響等之和在規格系列表中就近選取。因支座具有*定的安全系數，選型時不必人為加大支座規格。在選擇常溫型支座還是耐寒型支座時，宜根據橋梁所在地區的月平均*低氣溫確定。如橋梁所在地月平均*低氣溫低于－ 25℃ ，此時宜選用耐寒型支座，月平均*低氣溫不低于－ 25℃ ，此時可選用常溫型支座。4、當活動支座設計所需位移量非規格系列表所列數值時，應注意相應調整預留孔間距。5、當橋梁為跨海橋或沿海橋時，設計圖上應在適當位置標注，生產廠可選耐腐蝕的不銹鋼板，以提高支座使用壽命。

GPZ(KZ)盆式橡膠支座驗收與安裝

*、支座驗收:抗震型盆式橡膠支座應按中華人民共和*交通部行業標準要求進行驗收。支座各部件如鋼件、橡膠、聚四氟乙烯板、不銹鋼滑板等其材質必須符合標準要求。支座外觀質量和部件之間的配合公差應符合標準和設計圖紙要求，尤其應注意聚四氟乙烯板與中間鋼板凹槽、密封圈與盆環及橡膠板與鋼盆之間的配合公差，還應對不銹鋼滑板和聚四氟乙烯滑板的外觀質量進行檢查，并根據廠方裝箱清單對配件如地腳螺栓、底柱、墊圈等進行驗收。
整體支座力學性能試驗可按標準規定方法進行。檢測項目包括支座豎向壓縮變形和盆環徑向變形。標準要求在設計荷載作用下支座豎向壓縮變形不得大于支座總高的2%，盆環上口徑向變形不得大于盆環外徑的0.5‰ ，支座殘余變形不得超過總變形量的5%。測試實體支座摩阻系數選用支座承載力不大于2MN的活動支座或試件代替。大*可參考:(盆式橡膠支座在長江二橋上應用與研究)*文

GPZ(II)盆式橡膠支座又稱為：

公路橋梁盆式橡膠支座，它的工作原理是利用半封閉鋼制盆腔內的彈性橡膠塊，在三向受力狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移。這種盆式橡膠支座能滿足大的支承受力，大的水平位移，大的轉角要求的,是我廠生產的新型橡膠支座產品。

GPZ(II)盆式橡膠支承載力和類型

,它屬于GPZ系列公路橋梁盆式支座系列產品第二代產品，與同類的盆式支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。

本系列支座目前承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。每個*別分固定（GD），單向活動（DX）和雙向活動（SX）三種類型。

本系列盆式支座具有建筑高度低，滑移面磨擦系數小，承載能力大，轉動性能靈活，緩沖性能好，構造簡單，重量輕，價格便宜等優點，是建筑連續梁式的*佳支座。與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大、水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。主要用來滿足大型橋梁建造的需要。

GPZ(II)型盆式橡膠支座可以分為:

固定支座、單向活動，其中單向活動支座非滑移方向的水平承載力均不小于固定支座堅向承載力的10%。其中抗震型GPZ盆式支座水平承載力不小于支座堅向承載力的20%。整個支座轉動角度不小于0.02rad,再加入5201硅脂潤滑后，常溫型活動支座設計摩阻系數*小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數*小取0.06。

例如:GPZ(II)30SXF：表示GPZ(II)盆式橡膠支座中設計承載力為30MN的雙向（多向）活動的耐寒型盆式支座。GPZ(II)50DX：表示GPZ(II)系列盆式支座中設計承載力為50MN的單向活動的常溫型盆式支座。GPZ(II)80GD：表示GPZ(II)系列盆式橡膠支座中設計承載力為80MN的固定的常溫型盆式支座。

關于GPZ(II)型盆式橡膠支座的產品特性

1、GPZ(II)型盆式支座采用不銹鋼板與聚四氟乙烯模壓板間的平面滑移作為支座的滑移面。具有低的磨擦系數、承載能力大、　變形小，耐磨耗、抗腐蝕能力強。
2、由于采用密封的橡膠不但大大提高了支座的承載能力及橡膠的壽命，更為重要的是保證了支座具有靈活的轉動性能及良好的緩沖性能。
3、公路橋梁盆式橡膠支座具有構造簡單、重量輕、價格便宜的特點。本產品對橋梁的建筑高度低，對橋梁設計非常有利，主要用來滿足大型橋梁建造的需要。

QPZ系列盆式橡膠支座產品

根據**鐵道部發布的79032號“1000噸*盆式橡膠橋梁支座”技術鑒定文件而生產制造的，是通過TPZ等系列支座的使用經驗，研究和設計而成的*種中間導槽式單向活動橡膠支座產品。并參考內外MAURER及STRONGHOLD等公司產品設計而成。由于TPZ、GPZ等系列支座均為兩側導槽式活動支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動。可以避免側向約束力。

QPZ公路橋梁盆式橡膠支座是TPZ系列鐵路盆式橡膠支座基礎上生產的*種公路橋梁支座產品,它采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的使用。QPZ公路橋梁盆式橡膠支座是*種縱向活動橋梁支座產品,它采用了中間導向,結構新穎,受力性能好,因而特別適用于曲線橋和旁彎較大的寬橋上的支座。我們根據TPZ系列盆式橡膠支座的使用經驗，研究和設計而成的*種中間導槽式單向活動橡膠支座產品。
QPZ系列盆式橡膠支座適用于七度地震區(含七度)以下的公路、市政和鐵路橋梁及其他結構工程。此盆式橡膠支座具有很好的豎向承載力，在豎向設計荷載作用下，支座壓縮變形值小于支座總高度的2%，盆環上口徑向變形小于盆環外徑的0.5%，支座殘余不超總變形量的5%,還具有很好的水平承載力，在固定支座在各方向和單向活動支座非滑移方向的水平承載力均大于支座豎向承載力的10%。這種支座的轉動轉角度大于0.02rad.在加入5201硅脂潤滑后，常溫型活動支座設計摩阻系數*小0.03;加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數*小0.06。由于TPZ、GPZ等系列橡膠支座均為兩側導槽式活動橡膠支座，當在多跨連續上使用時，由于日照溫度應力引起梁體的側彎，在兩側導槽式單向活動支座易產生約束力，而中間導槽式單向活動支座在梁體產生側彎時，中間導槽可帶動支座中間鋼襯板做少量轉動?？梢员苊鈧?cè)向約束力.

*、QPZ系列盆式橡膠支座特點

A、活動支座不銹鋼板和聚四氟乙烯板采用硅脂潤滑，可降低摩擦阻力。B、縱向活動支座采用中間導向措施，能適應梁體旁彎變形的需要。C、縱向活動支座中間導向，與目前*內普遍采用的槽形上支座板相比，不但減少了重量，且減少了鑄鋼件數量。
D、支座設置防塵圍板，減少灰塵侵入。

二、QPZ系列盆式支座的分類

A、QPZ系列縱向活動盆式橡膠支座（ZX型）和QPZ系列多向活動盆式橡膠支座（DX型），多向活動支座(DX)具有豎向轉動和縱向轉動與橫向轉動滑移性能。縱向活動支座(ZX)具有豎向轉動和縱向滑移性能。固定支座(GD)具有豎向轉動性能。
a、多向活動橡膠支座(DX)不銹鋼板和F4聚四氟乙烯板采用硅脂潤滑,可降低摩擦阻力。b、縱向活動橡膠支座(ZX)采用中間導向措施，能適應梁體旁彎變形的需要。
c、縱向活動橡膠支座(ZX)采用中間導向，與目前*內普遍采用的槽形上支座板相比，減少了重量，且減少了鑄鋼件數量。
d、在支座中設置防塵圍板，可以減少灰塵侵入,延長產品的使用壽命。
3、按支座適用溫度范圍分類
A、常溫型支座：適用于-25℃～+60℃。B、耐寒型支座：適用于-40℃～+60℃。

三、QPZ系列盆式支座主要技術性能：

A、QPZ系列盆式橡膠支座的反力(豎向承載力)分為28*。在非滑移方向可承受相當于支座設計反力10%的水平力?；顒?dòng)支座采用聚四乙烯加硅脂與精軋不銹鋼板對滑，可減少結構尺寸。設計摩擦系數在常溫下為0.03，低溫下為0.05。如果是單向活動橡膠支座采用中間導槽減少梁體側彎時的約束力。
B、公路盆式支座豎向轉解不小于40'。改進橡膠密封圈結構，采用“O”型圈形式，減少支座高度。改進支座圍板，使之更便于安裝和防護。
C、此種橡膠支座位移量見表QPZ多向活動支座(DX)具有豎向轉動和縱向轉動與橫向轉動滑移性能。QPZ系列支座的設計豎向承載力共分1000－5000KN28個*別的支座產品。
