GQF-Z型伸縮縫

GQF-Z型伸縮縫是由于采用Z型鋼材制作的伸縮縫。Z型鋼材即所謂的形狀為Z字型的鋼材。GQF-Z型伸縮縫的示意圖如上圖。

    橋梁伸縮縫破損原因

    橋梁伸縮縫裝置由于設置在梁端構造薄弱的部位，直接承受車輛荷載的反復作用，又多暴露于大自然中，受到各種自然因素的影響，因此，伸縮裝置是易損壞、難修補的部位。伸縮裝置產生破損的原因是多方面的，主要有：
    1、設計不周
    設計時梁端部未能慎重考慮，在反復荷載作用下，梁端破損引起伸縮裝置失靈。另外，有時變形量計算不恰當，采用了過大的伸縮間距，導致伸縮裝置破損。
    2、伸縮縫裝置自身問題
伸縮裝置本身構造剛度不足錨固的構件強度不足，在營運過程中產生不同程度的破壞。
對伸縮裝置的后澆壓填材料沒有認真對待、精心選擇，致使伸縮裝置營運質量下降，產生不同程度的病害。
    3、伸縮縫的施工與澆筑
    施工過程中，梁端伸縮縫間距沒有按設計要求完成，人為地放大和縮小，定位角鋼位置不正確，致使伸縮裝置不能正常工作。這樣會出現下列情況：由于縫距太小，橡膠伸縮縫因超限擠壓凸起而產生跳車；由于縫距過大，荷載作用下的剪切力以及車輛行駛的慣性，會將松動的伸縮縫橡膠帶出定位角鋼，產生了另*類型的跳車。施工時伸縮裝置的錨固鋼筋焊接的不夠牢固，或產生遺漏預埋錨固鋼筋的現象，給伸縮縫本身造成隱患；施工時伸縮裝置安裝的不好，橋面鋪裝后伸縮縫澆筑的不好，使用過程中，在反復荷載作用下致使伸縮縫損壞。
    4、連續縫設置不夠完善
    為了減少伸縮縫，大量采用連續梁或連續橋面。橋面連續就需設置連續縫，連續縫的設置不夠完善，致使連續縫破損，而產生橋面跳車。橋面連續縫處，變形假縫的寬度和深度設置得不夠規范，不夠統*，這也不同程度地影響著連續縫的正常工作。

隔震橡膠支座

*產高阻隔震橡膠支座按照*標GB20688設計的產品又稱HDR支座，它是在天然橡膠中加入各種配合劑，用來提高橡膠的阻尼性能（增加滯后損失，降低其儲存模量），然后利用這種具有阻尼效果的橡膠制成的與普通橡膠支座結構近似的*種鋼板和橡膠通過熱硫化構成的疊層產品。該產品隔震性能好，適用范圍廣，是*款性價比較高的新型橋梁和房屋建筑產品。因其加工制造工藝簡單，產品力學性能可靠，在5.12大地震之后得到了廣泛的應用和發展。

    產品特點
    1.豎向承載力、水平恢復力、阻尼（吸能）三位一體；
    2.支座滯回特點（載荷-變形曲線）飽滿、耗能顯著；
    3.橡膠配方改進、等效阻尼比可達12%以上；
    4.維修管理成本低（無需其他阻尼裝置）；
    5.大震后殘余變形極小，無需更換；
    6.高阻尼支座[1] 表面覆蓋有橡膠保護層，保護內部橡膠不受臭氧、紫外線影響，具有更好的耐老化性，50年等效阻尼比降低不到2%；
    7.HDR高阻尼橡膠的溫度依存性較低，廣泛用于不同氣候地區；
    8.HDR高阻尼橡膠與天然橡膠*樣擁有比較優越的蠕變性能；
    9.**無污染。

    設計原理
    豎向承載方面：通過加勁鋼板提供穩定可靠的豎向承載力，保證建筑物日常使用的安全可靠。
    水平受力方面：利用天然橡膠具有強度高，與鋼板粘接力可靠，水平方向上在經受日常震動、風載以及地震時候巨大的震動波沖擊時，保證建筑物不會因?yàn)橥蝗粌?nèi)部破壞導致功能失效。
    隔震設計理論基礎：利用特殊的阻尼配方性能消耗在地震中傳遞的水平震動能量，在地震來臨時，豎向提供對建筑物的支撐，水平方向上不會將全部能量傳遞給建筑物，在地震波的往復活動作中將震動能量轉換成熱量消耗掉，大大降低建筑物承受的水平地震力的波壞作用。從而降低了地震對建筑體的破壞能力。

鉛芯橡膠支座

鉛芯橡膠支座構造如圖所示，鉛芯橡膠支座是在RB支座的**壓入鉛芯構成的。鉛芯壓入后與橡膠支座融為一體追隨剪切變形，這種支座是由橡膠支座安定的復原裝置和鉛的能量吸收裝置所構成的阻尼機構一體型的隔震裝置。鉛是*種具有良好塑性變形能力和能量吸收能力的金屬。鉛芯橡膠支座也是*早用于隔震結構的支座之*。

    鉛芯橡膠支座憑借其優良的力學性能，較為簡單的構造和高性價比，已經在工程中廣泛應用。

    性能
　　1、鉛阻尼器的能量吸收能力
　　橡膠本身是*種易拉壓變形的材料，單獨做成支座加力后變形巨大(如圖)。工程用橡膠支座是由薄鋼板與薄橡膠層疊組成，鋼板對橡膠豎向變形有優秀的約束作用，豎向壓縮剛度非常高，但與天然橡膠支座*樣，LRB支座拉伸剛度較低，約為壓縮剛度的1/7～1/10。
　　2、LBR支座的水平變形能力
　　鋼板約束橡膠的豎向變形但對其水平變形沒有影響。同時鉛芯能夠很好地追隨支座變形，吸收地震能量。LRB支座水平性能穩定，LRB支座由于鉛芯的存在，能夠限制支座的水平變形，如下圖所示，裝有LRB支座的隔震結構的水平變形要比裝有RB支座的?。ú豢紤]外加阻尼作用下）。
　　3、LRB支座的工作特點
　　鉛芯橡膠支座通過鉛芯的大小來調整阻尼的大小。鉛芯直徑增大后，屈服力變大，阻尼量增加，但**孔過大也會給支座的性能帶來不良影響。
　　4、LRB支座的耐久性
　　日本等**的工程調查表明，LRB支座與RB支座基本*致，隔震橡膠即使在使用100年后，其內部橡膠依然完好。有調查顯示，LRB支座使用10年后，其特性基本保持不變，并預測出60年后其性能僅會下降3%。
　　5、LRB支座的基本力學性能
　　鉛芯橡膠支座的滯回性能可用下圖的雙線型模型表示。其中細實線為橡膠支座的滯回特性。LRB支座的水平特性是與圖示的橡膠部分與鉛芯部分水平性能疊加而成，如圖粗實線所示。鉛芯橡膠支座在剪切變形為250%能表現出穩定的雙線型滯回特性。

盆式橡膠支座

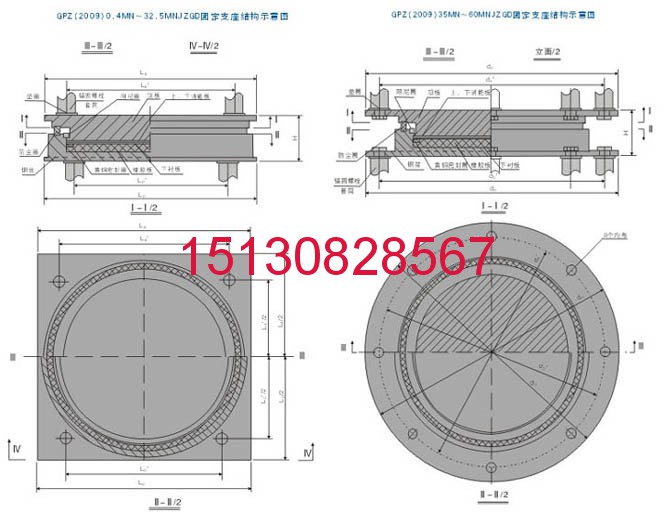

  盆式支座 GPZ（Ⅱ）盆式支座是鋼構件與橡膠組合而成的新型橋梁支座，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大的特點。水平位移量大、轉動靈活等特點，且重量輕，結構緊湊，構造簡單，建筑高度低，加工制造方便，節省鋼材，降低造價等優點，是適宜于大垮橋梁使用的較理想的支座。本系列支座承載力為31個*別，承載力0.8MN-60MN，能滿足大型橋梁建造的需要。

    性能及分類
    a 、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX 。
    b、單向活動支座：具有豎向轉動和單*方向滑移性能，代號為DX 。
    c、固定支座：僅具有豎向轉動性能，代號為GD。
    適用溫度范圍
    a 、常溫型支座：適用于-25 ℃ ～+ 60 ℃
    b 、耐寒型支座：適用干-40 ℃ ～+60 ℃ ，代號為F 。
