JQGZ減震球型鋼支座 雙向盆式橡膠支座 *標**廠家151-3082-8567

JQGZ減震球型鋼支座特點

1、支座材質不銹鋼板、聚四氟乙烯滑板、橡膠密封圈等均按JT391-1999標準規定執行，其中彈性減震件按QCn29035-91汽車鋼板彈簧技術條件執行。鑄鋼按GB/T11352-1989、GB/T14408-1993標準執行。
2、JQGZ減震球型鋼支座可萬向轉動、萬向承載、能很好的滿足上部結構各種荷載（如恒載、活載、風、地震力等）所產生的反力的傳遞、轉動、移動要求，保證反力合力集中、明確、安全可靠。
3、JQGZ減震球型鋼支座要承受拉、壓、剪（橫向）力，在巨大的隨機地震力的作用下，只要上、下結構本身不破壞，因此種支座存在就不會發生落梁、落架等災難性后果（*般來說，支座是個薄弱環節，在強大的地震力作用下，極易發生落梁和落架，而此種支座的強度和延性均高于結構本身），故特別適用于高烈度地震區的設防、具備能抗地震烈度9*的能力。
4、JQGZ減震球型鋼支座與其他支座相比（如板式橡膠支座、盆式橡膠支座等），QKGZ球型抗震支座的靜剛度大，在巨大自重及慣性力作用力下，支座僅產生極小的變形，能可靠的保證建筑物。
5、JQGZ減震球型鋼支座通過球面?zhèn)髁Γ芰γ娣e大，并采用幾種材料的優化組合，故與其他鉸結構支座相比（搖擺支座、輥軸支座），其體積和高度均大減少，重量輕，便于安裝，并與同樣承載力的鋼支座相比造價較低。
6、 JQGZ減震球型鋼支座適用溫度范圍大（-40~+70℃），耐久性能好；不采用橡膠承壓，不存在橡膠老化對支座轉動性能的影響。
7、JQGZ減震球型鋼支座特別適用于大跨度空間結構，大跨度橋，寬橋，曲線橋，斜拉橋，坡道橋，尤其在地震高烈度區更為適用，而其他類型的支座則難以滿足要求。
8、 JQGZ減震球型鋼支座具有抗拉結構，可減少橋端壓重塊。
9、 JQGZ減震球型鋼支座已開發出參數化、系列化產品，可滿足不同用戶的各種技術要求，并可根據用戶要求設計加工。

JQGZ減震球型鋼支座主要技術性能

1、 支座磨擦系數為0.03；
2、 支座水平剪力大于豎向承載力的20%；
3、 支座抗拔力抗拉力為豎向承載力的10%-30%；
4、 支座豎向承載力1000-60000KN，分為25*；
5、 支座轉角為0.03rad；
6、 支座適用溫度范圍：-40℃~+70℃；
7、 支座位移量見表。

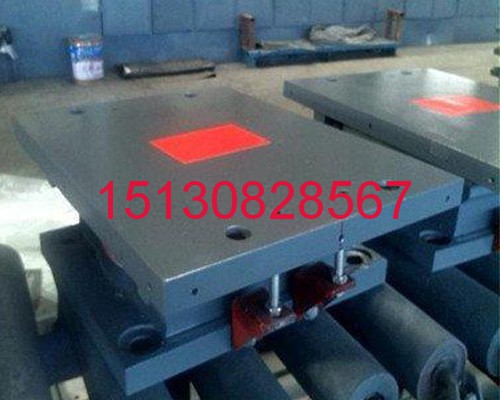

雙向盆式橡膠支座簡介

雙向盆式橡膠支座是盆式橡膠支座的*種，盆式支座GPZ（Ⅱ）盆式支座是鋼構件與橡膠組合而成的新型橋梁支座，與同類的其它型號盆式支座和鑄鋼輥軸支座相比，具有承載能力大，水平位移量大、轉動靈活等優點。
雙向活動支座能在水平面內向任意方向移動。因此，彎橋的活動墩臺上應選擇這種支座。至于單向活動支座，可在直橋中使用。但應注意，只有當活動墩上只有*個支座，或者支座間橫向溫度伸縮量很小的情況下才宜采用。
承載力是盆式橡膠支座的重要指標。在求得橋梁的恒載和活載支座反力之和后，便可確定所選用的盆式橡膠支座的容許承載力。確定支座容許承載力時，*般應使支座的*大反力不要超過其容許承載力的5%。但需要注意的是，支座的容許承載力并不是選擇愈大愈好，這是因?yàn)榈?：容許承載力大，支座尺寸也就較大，這樣會加大墩臺尺寸，不僅造成浪費，也不美觀。第二：更重要的是支座中四氟活板的摩擦系數與支座正壓力成反比，如果支座反力比支座容許承載力小得多，則摩擦系數會大大增加，導致墩臺和基礎所受的水平力大幅度增加，這將極為不利。因此設計時不必?fù)?dān)心支座的安全儲備。
雙向盆式支座安裝時，要特別注意檢查聚四氟乙烯板，聚四氟乙烯板的主要滑移方向應與橋梁順橋向相*致。
雙向盆式支座在水平面內可以沿縱、橫兩個方向進行滑動，且在其中*個方向（*般沿橋梁縱向）滑移量較大，即主滑動方向，同時也能發生豎向轉角位移。

單向盆式支座
單向活動球型支座（代號DX）。
單向盆式支座非滑移方向的水平承載力均不小于支座堅向承載力的10%。抗震型支座水平承載力不小于支座堅向承載力的20%。
單向盆式支座轉動角度不大于0.02rad. 加5201硅脂潤滑后，常溫型活動支座設計摩阻系數*小取0.03.加5201硅脂潤滑后，耐寒型活動支座設計摩阻系數*小取0.06。
單向盆式支座的結構和可移動的橡膠軸承相同，但在橡膠軸承兩側的中央槽（或設置橫向限位板），限制了橡膠支座水平（或垂直）位移。固定支座?？梢苿?dòng)的橡膠軸承縱向可移動的橡膠支座，盆式橡膠支座的板式橡膠支座、橋梁上部結構（梁）的連接，橫梁運動；板式橡膠支座固結墩上，承受上部結構和力的傳遞到碼頭。橡膠軸承力特性的1，對橡膠支座的豎向力：結構的重量，車輛荷載（衡量的影響）。

JQGZ-II減震球型鋼支座構造

JQGZ-II系列減震球型鋼支座較JQGZ（I型）抗震減振支座結構更加合理，性能更加可靠，使用壽命更長。該支座包括固定支座、單向、雙向三種型式，22個等*，其水平承載力、豎直方向拔力及支座的整體強度均比普通支座有大幅度提高。JQGZ-II減震球型鋼支座采用彈性減振元件，當水平力大到*定程度后，減振彈簧開始發生彈性變形實現緩沖作用。當結構發生轉角時，球芯產生轉動，釋放上部結構產生的轉矩。地震時，剛性抗震措施和柔性減振措施同時發生作用，以抵御巨大的地震輸入能量，這樣既能保證橋梁上、下結構合理相對位移，減小地震力的放大系數，又使結構保持統*性。該支座可抵御8-11度地震，對高烈度地震區尤其直下型地震區的工程結構有良好的抗震減振作用。
JQGZ-II減震球型鋼支座豎向承載力

JQGZ-II減震球型鋼支座根據設計需求，豎向承載力分為33個等*：

1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、4.5MN、5.0MN、5.5MN、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN、55.0MN、60.0MN
、65.0MN、70.0MN。

JQGZ-II減震球型鋼支座水平承載力

固定型支座各向、單向活動型支座非活動方向的設計水平承載力分三*：
JQZ（Ⅰ）型（普通型）--設計水平承載力為支座豎向承載力的10%；
JQZ（Ⅱ）型（抗震型）--設計水平承載力為支座豎向承載力的15%；
JQZ（Ⅲ）型（抗震型）--設計水平承載力為支座豎向承載力的22.5%；
