ECS型埋入透水式橋面連續伸縮縫裝置新品推介

埋入式ECS橋面植入式橋梁伸縮縫連續裝置簡介

埋入式ECS橋面植入式連續裝置

ECS植入式橋面連續在功能性是更傾向于橡膠止水帶，但是由于使用位置與橋梁伸縮縫相似，所以經常被叫做植入式伸縮縫或者連續伸縮裝置。其實還是有本質區別的， 在材質上ECS是橡膠與錨固鋼筋網經高溫硫化而成，而橋梁伸縮縫除了個別類型外都是異型鋼與錨固裝置焊接而成。

在作用上橋面ESC是橋面連續結構，避免橋面連續部位開裂，確保行車安全性和舒適性，解決因橋面連續部位開裂引起的橋墩、蓋梁水侵害問題，提高公路橋梁的使用壽命。

而橋梁伸縮縫則是*種設置于橋梁上部結構活動端、橋面斷縫處的伸縮裝置。安裝伸縮裝置的作用是用以保證上部結構在溫度變化、混凝土收縮和徐變的*種裝置。

ECS型橋面伸縮縫連續裝置ECS裝置埋入式ECS裝置透水式ECS裝置

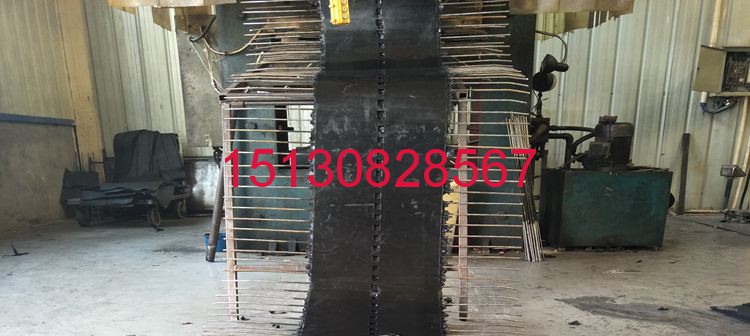

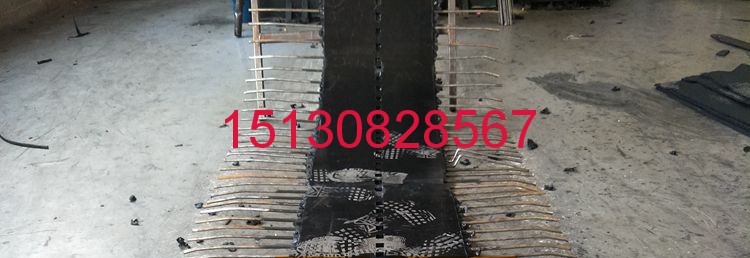

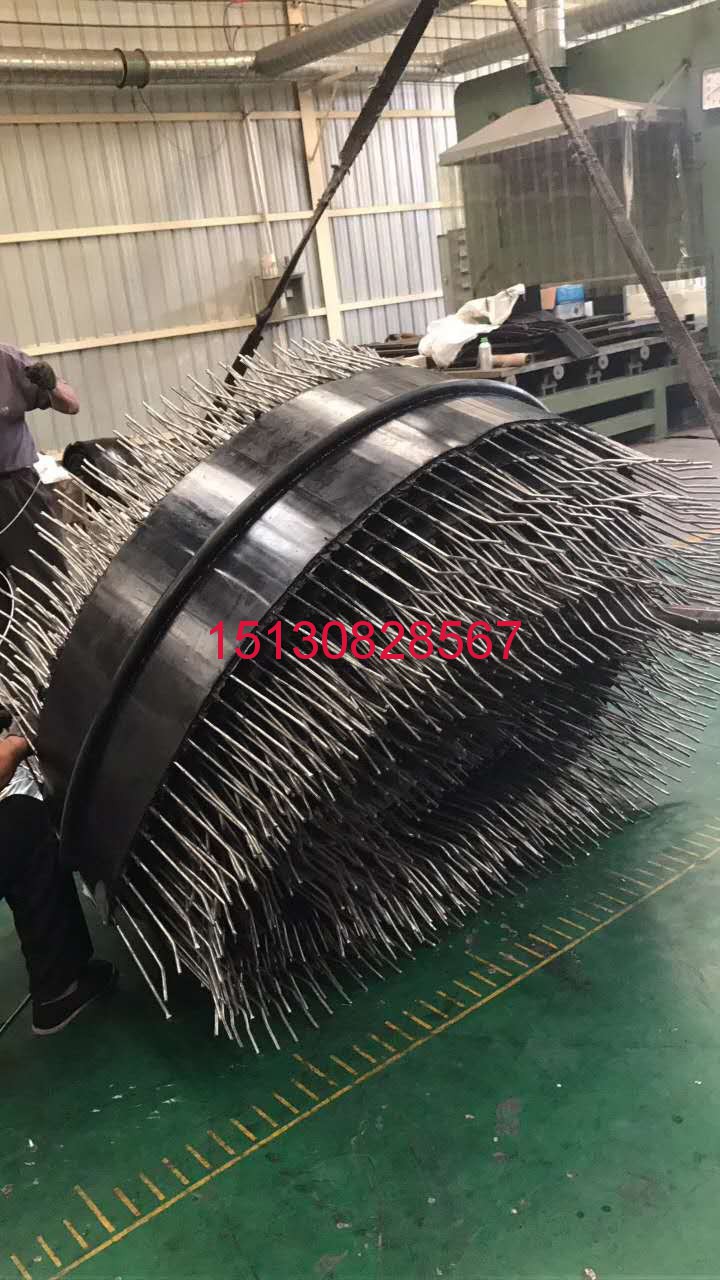

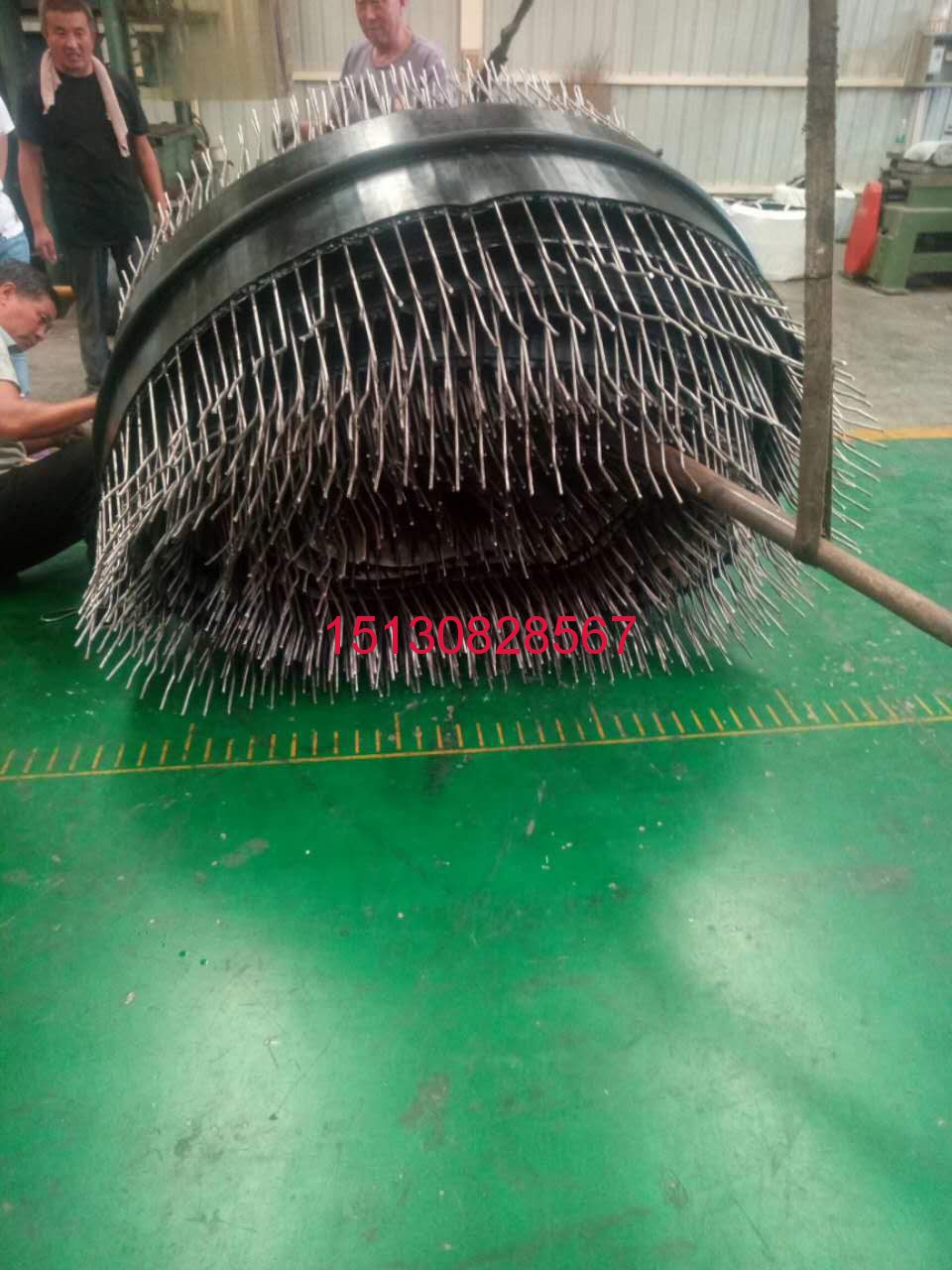

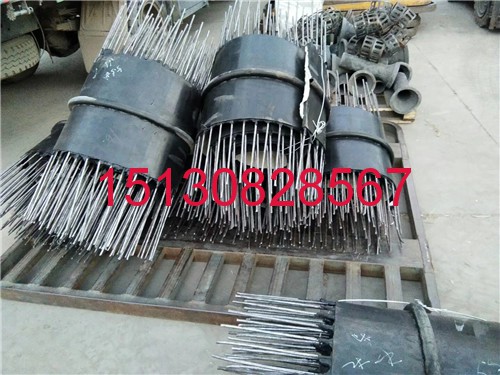

橋面連接裝置通用名稱叫做植入式橋面連續裝置、ecs裝置、ECS伸縮縫、橋面專用止水帶、是特殊性能高彈性材料和鋼筋的結合體,采用*次壓模成型,中間是橡膠體，兩側均嵌入鋼筋，背面設有排水槽，主要組成部分有鋼筋、彈性材料/透水材料、排水孔、排水管等。外表看上去像是*條多腳的蜈蚣，主要用在簡支橋梁上部結構橋面連續處，能夠排水加固，延長橋梁使用壽命。（ECS裝置是特殊性能高彈性材料和鋼筋的結合體,采用*次壓模成型,是用于簡支橋梁上部結構橋面連續處的專用裝置。主要組成部分有鋼筋、彈性材料/透水材料、排水孔、排水管等。）

植入式橋面連續伸縮裝置施工步驟：
*：鑿除原有橋面連續；
二：在鑿除原有橋面連續范圍內找平，清除雜質；

三：把我們預先準備好的ecs連續伸縮裝置鋪平，鋼筋除銹；
四：安裝ecs植入式橋面連續伸縮裝置；

五：將ecs連續伸縮裝置的排水管伸出護欄外；
六：安裝上層鋼筋網和架立鋼筋、并進行焊接；
七：澆筑橋面混凝土并進行瀝青混凝土施工。

植入式ECS伸縮縫原理簡介 1、ECS的內部鋼筋和橋面鋼筋網焊接形成空間結構,抵抗溫度變化引起的伸縮應力、抵抗由活荷載引起的梁板端部轉角產生的彎曲應力。 2、合理彈性的材料減小梁端彎曲產生的彎矩,使得鋪裝層混凝土和雙層鋼筋結構能夠抵抗彎曲應力,降低產生裂縫的可能性。 3、即使鋪裝層混凝土產生裂縫,滲入裂縫的雨水通過透水層快速下滲,通過排水管排出橋梁兩側,在橋面瀝青層不會出現反射裂縫,同時保護了橋下蓋梁免受水侵害

植入式ECS伸縮縫背景資料

現役簡支結構橋梁的蓋梁、臺帽的水侵害現象非常普遍,經調查,70%蓋梁、臺帽都存在這種病害。蓋梁在設計的時候*般多是鋼筋混凝土結構,在荷載作用下產生受力裂縫不可避免,雖然我們通過配筋對其裂縫寬度進行了限制,但是由于施工質量、超載現象等原因,部分蓋梁裂縫寬度常常超出規范限制。蓋梁裂縫的存在加上水侵害,對蓋梁的耐久性構成了很大的危害。
