在我*的公路鐵路隧道涵洞建設過程中，按照規范都需要在隧道的兩側設置排水邊溝，由于隧道內施工空間有限，隧道排水邊溝的設計采用現澆的方式進行。在長期的工程實踐中，隧道邊溝澆筑用內模具經歷了幾代的更新替換，*初的木模板、竹模板、鋼模板由于材料先天的缺陷逐漸被市場淘汰，*種新型的橡膠充氣芯模氣囊內模具應運而生。

      隧道邊溝橡膠充氣芯模（氣囊內模）克服了傳統木模、鋼模的使用壽命短，費工費時費力、成本高等缺點，得到了市場的認可。橡膠充氣芯模采用兩層天然橡膠*層抗拉帆布的復合型材料經過平板硫化機熱壓硫化而成，生產工藝簡單，產品尺寸精度極高，周轉次數能達到80-120次，極大的降低了工程成本。隧道邊溝橡膠充氣芯?？梢园垂こ痰男枨蠖ㄗ鱿鄳?yīng)的直徑和長度，*般50米長度以內都可以生產，橡膠充氣芯模長度不易過長，*般20-30米長度為*佳使用長度。隧道邊溝氣囊內模的常用型號有DN180,DN200,DN220,DN240,DN250,DN260,DN280,DN300,DN320,DN350,DN400,DN500,DN600mm等型號。

什么是充氣芯模
    充氣芯模是是*種可膨脹、收縮的柱形袋子，在橋梁工程中用于澆筑混凝土空心構件必備產品。可以有效的降低施工成本，加快施工進度。
    我公司是生產的充氣芯模專業企業，充氣芯模是以橡膠與纖維加強層硫化而制成的*種橡膠氣囊，用氣泵充入空氣后，具有很高的抗張強度、彈性和氣密性，充氣芯模能代替原有的木模、竹模、鋼模，可以多次重復使用，是*種降低成本和加快施工進度的砼制品配套產品。
    充氣芯?？梢阅軡M足各種條件下預制或現澆出符合設計要求的混凝土構件。本產品能滿足超長與大直徑空心構件,異型截面空心構件澆筑的要求,產品操作簡單,輕便,使用方便,具有良好的耐老化性能。

充氣芯模施工方法：

*、充氣芯模入模

1、充氣芯模入模前，必須在地面對充氣芯模試充氣，以檢查充氣芯模在上次施工中是否損壞、漏氣，確保拉入的充氣芯模完好無損，以免在澆筑混凝土的過程中造成質量隱患。

2、 在板梁底部混凝土澆筑完畢后，充氣芯模由繩牽引穿入鋼筋籠內。充氣芯模較大，用It卷?yè)P(yáng)機牽引，定滑輪導向。捆綁充氣芯模須采用白棕繩，不得用鋼絲繩直接接觸氣模，以免充氣芯模損壞。

3、充氣芯模在穿入時應注意外套的縱向接口應朝上放置，以減少抽拉時外套與混凝土的摩擦。

圖1：空心板梁施工工藝流程圖

4、 充氣芯模長度比板梁長60cm，兩端各長30cm，充氣芯模就位充氣后，才能保證與板梁端膜相交處拼縫的密實，以免造成在混凝土澆注過程中的跑漿、漏漿現象，給施工造成麻煩（如圖2所示）。

二、充氣芯模的固定

為保證板梁鋼筋的保護層及板梁空腔部分尺寸符合設計及規范要求，避免充氣芯模在澆注混凝土的過程中上浮，使用定位環箍鋼筋進行固定，間距50cm，該定位鋼筋與板梁鋼筋焊接牢固，定位鋼筋內徑尺寸與空腔尺寸相同。

三、充氣芯模充氣

(1)在充氣芯模就位后，打開進氣閥門，用空壓機充氣。充氣時用壓力表控制監測氣壓，充氣芯模充氣壓力*般為0.027 MPa（但得對具體型號為充氣壓力）。當氣壓達到使用壓力時，將氣閥關閉，停止充氣。

(2 )充氣芯模充氣時注意不得超壓。

(3)充氣芯模首次使用前應試充氣，測定每套達到使用壓力時的充分時間，根據混凝土的初凝時間確定所需空壓機的數量，以確保板梁豎肋及上部混凝土在其下部混凝土初凝前開始澆注，避免造成施工縫，從而保證每片板梁混凝土的整體性。

經現場測試，用6m3/min的空壓機充氣，每套充氣芯模充氣時間為15～20min，所需時間較短，對混凝土施工縫的形成影響較小。

管道封堵氣囊

管道封堵氣囊，管道封堵器，管道閉水堵，管道堵漏氣囊，管道閉水球，管道閉水實驗氣囊，管道堵漏器，閉水堵，橡膠堵球，橡膠氣囊，管道堵水氣囊，充氣氣囊，充氣式氣囊，堵水氣囊，管道氣囊，橡膠氣囊廠，堵漏氣囊，污水管道堵漏氣囊，閉水氣囊，充氣橡膠堵水氣囊，管道快速堵漏器，管道橡膠堵漏器，地下管道堵漏氣囊，水堵氣囊，橡膠堵水氣囊，充氣式橡膠氣囊，沖氣氣囊，排水管道封堵氣囊，污水管道封堵氣囊，下水管道堵漏，閉水實驗氣囊，閉水試驗氣囊，污水管道閉水氣囊，排水管道閉水氣囊，橡膠堵漏氣囊。

四、混凝土澆注

(1)由于本工程使用的高標號混凝土，因此在混凝土中摻入緩凝劑，初凝時間達到8h，從而使板梁下部的混凝土初凝前有充分的時間完成支設充氣芯模、綁扎板梁負筋等工序。
(2 )澆筑充氣芯模兩側混凝土?xí)r，應注意從兩側對稱振搗，防止充氣芯模左右位移，振搗時不得觸及充氣芯模，以免造成損壞。

五、充氣芯模拆模

(1)混凝土終凝后打開閥門放氣，即可自板梁中抽出充氣芯模。
(2)充氣芯模抽取時間視水灰比及水泥標號、環境溫度而定，施工時要隨時觀察，適時將充氣芯模抽出。時間太早會導致上部混凝土下陷，造成混凝土質量缺陷。時間太晚則不易抽出，且造成充氣芯模損壞。

*、產品簡介：

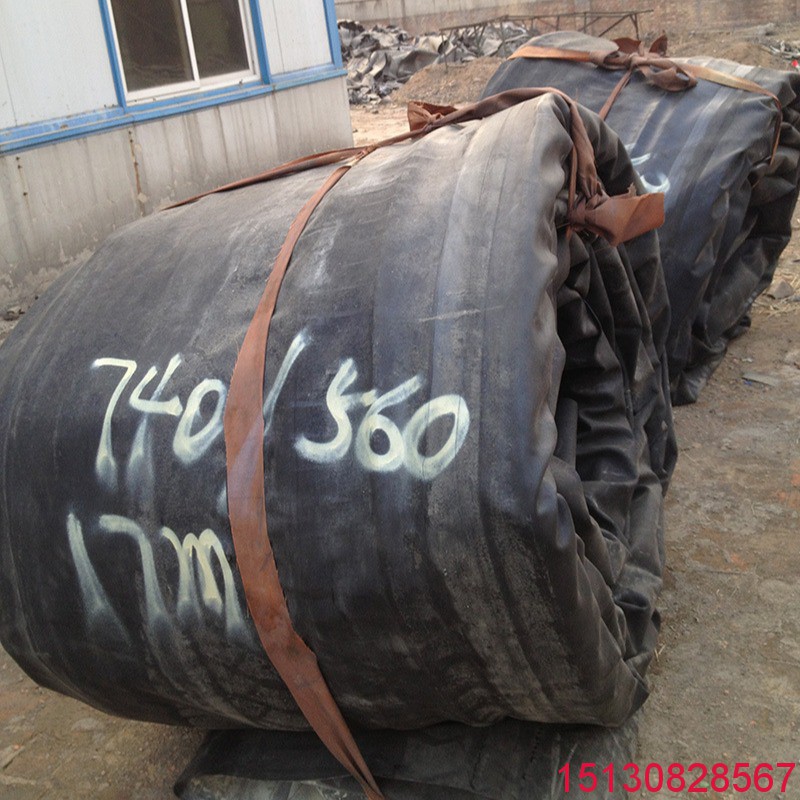

     橡膠充氣芯模是*種可膨脹、收縮的圓柱袋子，用來形成混凝土構件的空腔，在制造空心構件時，將它放入中間，并充入壓縮空氣，當混凝土凝固以后，放出袋子中壓縮空氣，氣囊即收縮，并可以從空腔中抽出芯模。它使用簡便，經濟耐用，未充氣能柔軟收縮，任意折疊、卷曲，充氣膨脹后具有足夠的強度來承受混凝土的壓力，這是任何傳統剛性模板所無可比擬的。適用于鋼筋混凝土構件抽孔，包括樁、屋架、屋面板柱、梁、地下道等構件，被廣泛用于：工礦地基，公路橋梁，建筑工程，水利工程（船塢、船臺、碼頭）。

二、性能特點：


      1、設計科學合理應用橡膠充氣芯模，予制或現場澆筑出來的成品構件，都能滿足設計要求，且操作簡單、省工、省時，省材。

      2、有良好的耐老化性能，使用壽命長本產品用合成橡膠、天然橡膠與加強層硫化后制成。既有很好的抗脹強度，又有彈性和柔韌性，所以能滿足在各種工作條件下的使用。

    3、適用溫度廣泛在-10℃～+90℃的范圍內，材質沒有變化。

      4、為建筑現場施工輕型化提供了有利條件予應力空心混凝土構件，由于采用橡膠芯模，其重量比非予應力實心構件輕20%，因此減輕建筑物上部結構的重量，可以使樁基縮短，跨徑增大，現場施工簡便安全。              5、施工工藝簡便、安全、衛生使用橡膠芯模，只用少量簡單工具，無需特殊工藝。只要將芯模入負筋籠內，充氣壓力達到工作壓力時，即澆筑混凝土，待混凝土初凝時，將芯模放氣抽出，即可完成成品構件的成型，不污染環境。

三、施工方法:


     1 、使用前，首先檢查鋼筋籠鋼絲接頭及軋絲頭不得朝內徑方向彎曲，以免扎傷芯模，形成漏氣現象。   2 、先澆注鋼筋籠底部砼墊層，再用繩將芯模牽引到鋼筋籠內，并使縱向接縫朝上。

     3 、打開閥門充氣到規定壓力，即可關閉閥門、切忌不得超壓。

     4 、異型芯模應交替充氣直達規定壓力。

     5 、將進入鋼筋籠內的芯模上下左右加以固定。克服上浮力及左右移動。

     6 、澆筑混凝土后，使用振動棒從兩側同時振搗，防止芯模左右移動。且振動棒段頭不可接觸芯模，以免穿破漏氣。

     7 、待混凝土終凝后，打開閥門放氣，抽出芯模即可。（脫模時間根據施工情況自定）

四、保管與維修：


     A.芯模使用后用清水沖洗干凈，不用時應放置通風干燥處，不要觸及油劑，酸，堿。

     B.現場使用時避免尖銳硬物。

     C.氣囊每次脫模后，就立即用刷子（尼龍刷好）自來水清洗，除去表面混凝土以保持氣囊表面清潔。   D．芯模如有漏氣，封口膠片脫落時；可在需修補處用砂輪打磨，涂刷膠水覆蓋膠片修補，纖維撕破處則以膠布覆蓋修補。

橋梁用橡膠充氣芯模設計科學合理應用橡膠充氣芯模，予制或現場澆筑出來的成品構件，都能滿足設計要求，且操作簡單、省工、省時、省材。
    橋梁用橡膠充氣芯模有良好的耐老化性能，本產品用合成橡膠、天然橡膠與加強層硫化后制成。既有很好的抗脹強度，又有彈性和柔韌性，所以能滿足在各種工作條件下的使用。適用溫度廣泛在-10℃～+130℃的范圍內，材質沒有變化。橋梁所用的橡膠充氣芯模為建筑現場施工輕型化提供了有利條件予應力空心混凝土構件，由于采用橡膠芯模，其重量比非予應力實心構件輕20%，因此減輕建筑物上部結構的重量，可以使樁基縮短，跨徑增大，現場施工簡便安全。
    橋梁所用的橡膠充氣芯模施工工藝簡便、安全、衛生使用橡膠芯模，只用少量簡單工具，無需特殊工藝。只要將芯模入負筋籠內，充氣壓力達到工作壓力時，即澆筑混凝土，待混凝土初凝時，將芯模放氣抽出，即可完成成品構件的成型，不污染環境
橋梁橡膠充氣芯模的使用方法及注意事項：
1，入模將橋梁橡膠充氣芯模牽引到鋼筋籠內、并使縱向接縫朝上。
2，充氣芯模充氣
  （1）打開閥門充氣到規定壓力，即可關閉閥門。
  （2）異型芯模應交替充氣直到達到規定壓力。
3，固定
（1）因振搗混凝土?xí)r，芯模會向上浮，所以必須將上、下、左、右都加以固定，另外加上壓塊克服上浮力。
（2）*般ф250mm芯模箍筋間距為80cm。如直徑加大則箍筋間距相應減小。
4，澆筑混凝土
（1）澆筑混凝土的工藝與實心構造件基本相同。
（2）使用高頻插入式振搗棒從兩側同時振搗，可防止芯模左右移動。
