GQF-MZL D160型橋梁伸縮縫裝置 良品橋梁伸縮縫

MZL模數式伸縮縫

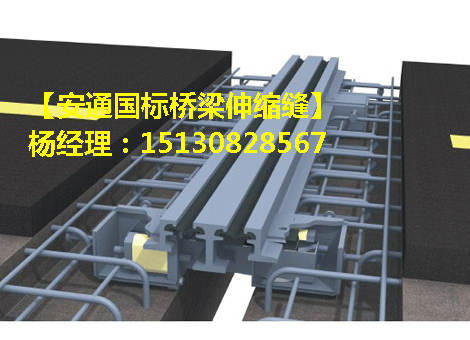

    GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. 橋梁伸縮縫伸縮體完全由橡膠密封帶組成的伸縮裝置。由單縫鋼和橡膠密封帶組成的單縫式伸縮裝置，適用于延伸縮量不大于60mm的公路橋梁工程伸縮；由邊梁和橡膠密封帶組成的單縫式伸縮裝置，適用于伸縮量不大于80mm的公路橋梁工程。
    GQF-MZL型橋梁伸縮縫突出的特點是：由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮縫。該伸縮縫的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在*個位移控制箱內均支承在同*根垂直橫梁上的傳統作法，這樣對大位移量伸縮縫非常有利，減少了橫梁數量，使位移控制箱體積減小到*小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮縫要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。
    橋梁伸縮縫要求伸縮縫在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。 在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

橋梁伸縮縫的類型及分類

    1、鍍鋅薄鋼板伸縮縫。在中小跨徑的裝配式簡支梁橋上，適用于伸縮量80mm-1200mm的大中跨度橋梁。

    2、鋼伸縮縫:它的構造比較復雜，只有在溫差較大的地區或跨徑較大的橋梁上才采用。鋼伸縮縫也宜于在斜橋上使用。
   3、橡膠伸縮縫。它是以橡膠帶作為跨縫材料。這種伸縮縫的構造簡單，使用方便，效果好。在變形量較大的大跨度橋上，可以采用橡膠和鋼板組合的伸縮縫
