*產公路橋梁伸縮縫裝置單組多組橋梁伸縮縫型號詳解

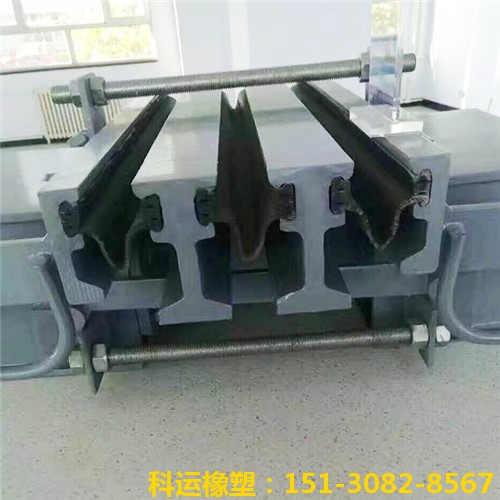

*產橋梁伸縮裝置已形成系列產品，有C、E、F和以80為倍率MZL組合式伸縮裝置系列，如MZL系列有MZL160、MZL240、        MZL320、MZL400及MZL460—800等型號。每種型號的伸縮裝置在順橋向的*大允許伸縮量不同，橋梁設計人員應根據有關規定計算出橋梁的總位移量并根據總位移量和參考梁端的實際厚度，確定選擇伸縮裝置的型號。所選擇的伸縮裝置的位移量應大于橋梁設計的總位移量。

*產橋梁伸縮縫已經形成了完整的型號序列，40、60、80、100、120、160、240、320、400、480、560型型號齊全，型鋼毛勒伸縮縫，模數式伸縮縫，梳齒形鋼板對插伸縮縫，橡膠板式伸縮縫，TST無縫伸縮縫，ECS橋面連續伸縮縫，波形伸縮縫，鋼管伸縮縫都有了*產替代產品。性能均達到了**行業標準。

  l 對于正交橋，選擇的伸縮裝置型號C、E、F和MZL的*大伸縮量能大于設計計算伸縮量即可。對于斜交橋，則必須把運動方向的計算伸縮量△L分解為垂直縫**線方向和平行于縫**線方向的兩個變形失量△LR和△LP。此時，可選擇的伸縮裝置在垂直和平行兩個方向允許變量必須同時滿足△LR和△LP的要求，如1圖示。

  l 在預制大梁、橋臺背墻及箱梁施工時，應按設計要求預留槽坑，并做好鋼盤的預埋工作。大梁安裝時，應在設置80系列伸縮裝置的墩、臺上按規定要求調整梁端間隙大小，充填石塊和混凝土預制塊，其外露部位的頂面應比預埋鋼筋頂面調出10—20mm，以保護鋼筋不被壓壞，同時在梁端間隙填充泡沫板，基上再填泥碎石或二灰碎石，并適當壓實。

l 縫及清理槽坑橋面瀝青混凝土鋪筑完畢，按預留槽坑寬度或比預留槽坑每邊寬50mm左右用切縫機切縫。切縫前應搞好測量放樣工作，*般可拉兩道彩色尼龍繩作為切縫參考線，確保切縫尺寸準確，切縫順直。切縫應保證路面邊緣整齊平順，無缺損，可用風鎬鑿除兩切縫間的瀝青路面部分，將槽坑內填料清除干凈，并將槽坑表面混凝土鑿毛，清凈雜物，用高壓水或壓縮空氣將剩余殘渣除干凈。

  l 就位安裝下伸縮裝置前認真檢查槽內預埋鋼筋，若發現裂紋或折斷、位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍至少有10根預埋鋼盤與伸縮裝置的錨環釘牢固焊接。嚴格按規定要求檢查伸縮裝置質量若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整伸縮裝置的“E”值（鋼梁間距）。應將伸縮裝置緩緩放入槽內，使裝置**線與實際預留槽**線相重合，偏差不得超過10mm，同時使鋼梁內邊保持垂直。伸縮裝置就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青凝土路面低0—2mm，不得超出路面標高。

  l 焊接，當伸縮裝置調整好后，調好臺電焊機，在溫度接近鎖定溫度時，對稱施焊。先點焊部分預埋鋼筋和錨環鋼盤，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，即可拆除伸縮裝置的裝配夾具。

  l 立模和混凝土的澆注。立模應注意模板密封，切忌水泥將漏入位移箱內，影響支承十多個和控制系統的正常工作。應采用低收縮快硬、早強混凝土，其混凝土標號不得低于上部梁體結構混凝土標號。特別注意錯板、錨環及位移箱下面的混凝土密實。在混凝土養護期內，禁止*切車輛通行，需待澆注混凝土的強度達到設計強度的70%以上方可開放交通。
