SFF120型組合式梳齒對插型伸縮縫裝置定做價格

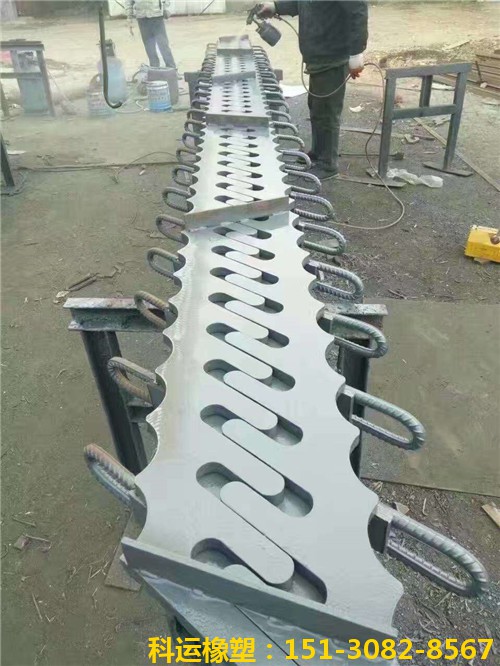

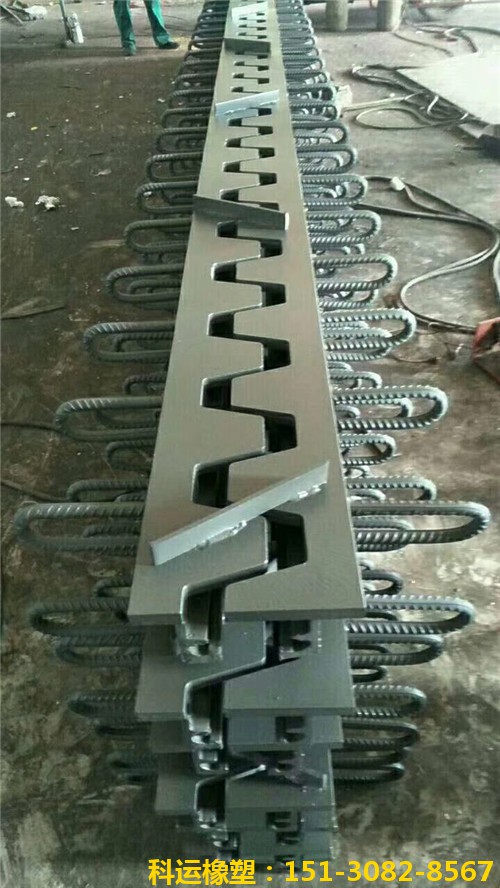

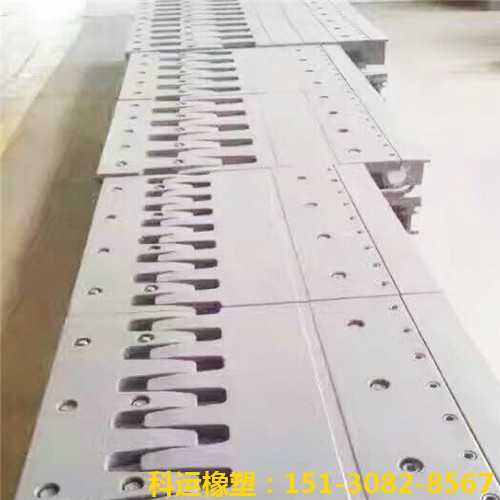

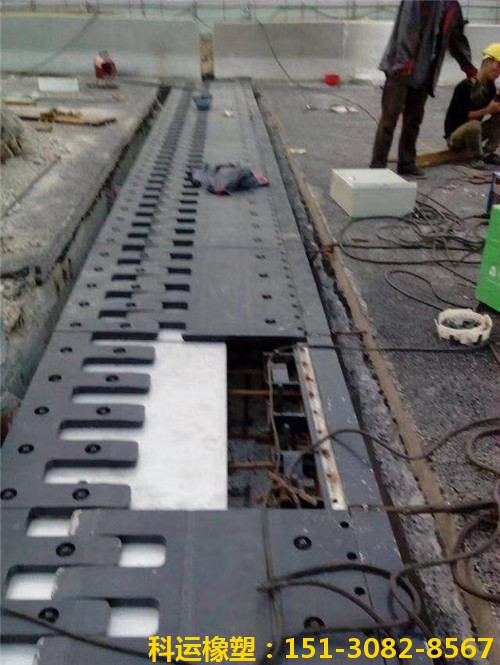

上圖所示的橋梁伸縮縫裝置是*近幾年新設計的*種新型的組合型橋梁伸縮縫裝置，安裝簡單方便，是*款免螺栓型梳齒鋼板對插型大位移量、**型橋梁伸縮縫裝置，*大伸縮量120mm，行車平穩舒適，噪音低，不跳車，后期維護成本低。比傳統的模數式伸縮縫裝置成本稍低，性價比優勢明顯，在我*的公路橋梁應用十分廣泛。

橋梁伸縮裝置暴露在大氣中，直接經受車輛、人群荷載的反復摩擦、沖擊作用，稍有缺陷或不足，就會引起跳車等不良現象，嚴重時還會影響到橋梁結構本身和通行者的生命安全，是橋梁中*易損壞而又較難于修繕的部位，需經常進行養護，并及時更換。《橋規》規定，對于多跨簡支梁橋，橋面應盡量做到連續，使得多孔簡支梁橋在豎立荷載作用廠的變形狀態為簡支或部分連續體系，而在縱向水平力作用下則屬于連續體系。鋼筋N2和鋼板N6需預先焊好，埋設在主梁內。預制粱時，梁端接縫處從翼板報部向上在全梁寬度按10：1做成斜面，在進行橋面連續前先涂黃油再填C30混凝土。但有經驗表明，采用橋面板連續構造，連續部分橋面易開裂，因此近年來出現了簡支—連續結構，使多跨簡支梁橋在*期恒載作用下處于簡文體系受力，在二期恒載和活載作用下處于連續體系的受力。這種簡支*連續結構具有施工方便、減少橋面伸縮縫、行車平順等優點，因此得到了越來越廣泛的使用。

（1）支承橫梁采用斜向布置方式，每個位移控制箱只能設置*根支承橫梁，結構簡單，伸縮裝置牢固可靠。（2）能滿足橋梁在個方向大角度轉動的要求；（3）采用四連桿結構位移控制原理，無論伸縮量的大小，都能保證各縫間距均等。（4）支承橫梁能同時為所有中梁提供橫向剛性支承，這是該種伸縮縫所特有的性能。（5）轉軸式體系的結構特點可以在個別中梁發生病害時，可以將發生病害的中梁拆除更換，不影響伸縮縫的控制機構。（6）轉軸式體系結構極為堅固耐用，*外的*些橋梁主體正常使用超過20年，預計整體壽命可到50年左右。

碳纖維加固橋梁-橋梁支座更換,橋梁伸縮縫更換,碳纖維加固橋梁     1、鍍鋅薄鋼板橋梁伸縮裝置。在中小跨徑的裝配式簡支梁橋上，當梁的變形量在20—40mm以內時常選用。      2、鋼橋梁伸縮裝置:它的構造比較復雜，只有在溫差較大的地區或跨徑較大的橋梁上才采用。鋼伸縮縫也宜于在斜橋上使用。      3、橡膠橋梁伸縮裝置。它是以橡膠帶作為跨縫材料。這種伸縮縫的構造簡單，使用方便，效果好。在變形量較大的大跨度橋上，可以采用橡膠和鋼板組合的伸縮縫。

F80型三角環錨固鋼筋橋梁伸縮縫裝置（間距20cm）

F80型橋梁伸縮縫裝置是*款比較常用的橋梁伸縮縫，與C80型橋梁伸縮縫*起占了整個單組式橋梁伸縮縫裝置80%的份額。F型異型鋼橋梁伸縮縫安裝簡單，采購成本低，耐疲勞性能好，得到了很好的推廣使用。

橋梁伸縮裝置按照性能及安裝方法可以分為：

GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置.GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫,GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.

橋梁伸縮縫裝置橋梁伸縮裝置是根據橋梁具體結構、形狀、長度等不同設計要求而制造的，橋梁伸縮裝置每座公路橋梁都要選用不同的伸縮縫產品，以消除溫度、荷載對橋梁構件的損傷。按伸縮縫使用的材料和用途可分為板式橋梁伸縮裝置、組合式橋梁伸縮裝置和模數式橋梁伸縮裝置。板式伸縮縫：由橡膠、鋼板或角鋼硫化為一體的伸縮裝置，適用于伸縮量板式伸縮縫≤6Omm以下的普通公路橋梁工程。組合式伸縮縫：由橡膠板和鋼托板組合而成，適用于伸縮量≤12Omm的普組合式伸縮縫通公路橋梁工程。模數式伸縮縫：伸縮體采用整體成型的異形鋼材制成，由邊梁、中梁、橫模數式伸縮縫梁、位移控制系統、密封橡膠帶等構件組成。其特點是整體性好、抗彎抗壓強度高。

車輛經過時平穩無跳，噪聲低。適用于各種彎、坡、斜、寬橋梁。模數式伸縮縫位移量的設計可根據實際需要按照*定模數任意組拼。8Omm的單縫從到12OOmm的多縫，共分15*，伸縮量大于12OOmm時，我公司可按設計要求加工制造，滿足用戶需要。該伸縮縫適用于高速公路橋梁工程。橡膠橋梁伸縮縫橡膠橋梁伸縮縫采用各種斷面形狀的橡膠帶（或板）作為嵌縫材料。由于橡膠（*般為氯丁橡膠）既富有彈性，又易于膠帖，并且能滿足變形要求和具備防水功能，施工及養護維修也很方便，目前在*內外橋梁工程中得到廣泛的應用。橡膠橋梁伸縮縫根據橡膠帶（或板）傳力和變形機理的不同可分為嵌固對接式和剪切式兩類。嵌固對接式以橡膠帶的拉壓變形來吸收梁體的變形。

橡膠帶的斷面有3節型、2孔條型、3孔條型、M型、W型和倒U型等多種形式。通常將梁架好后，在梁端焊上角鋼，涂上膠后，再將橡膠嵌條強行嵌入，或用不同形狀的鋼構件將不同形狀的橡膠條嵌牢固定即可。圖2.11為2孔橡膠帶橋梁伸縮縫裝圖2.11橡膠帶橋梁伸縮縫（尺寸單位：mm）置。該類橋梁伸縮縫用于伸縮量在80mm及其以下的橋梁工程上。由于橡膠帶橋梁伸縮縫的橡膠帶容易彈跳出來，目前已較少采用。圖2.12是*種板式橡膠橋梁伸縮縫。板式橡膠橋梁伸縮縫是利用橡膠伸縮體上下凹槽之間的剪切變形來適應梁體結構的相對位移，因此也稱為剪切式橡膠橋梁伸縮縫。板內埋設承重鋼板跨越梁端間隙，承受車輛荷載。橡膠板兩側預埋兩塊錨固鋼板。

GQF-FD80型帶鋼板三角環橋梁伸縮縫裝置（20cm間距）

F80型三角環錨固鋼筋橋梁伸縮縫裝置（間距20cm）

F80型橋梁伸縮縫裝置是*款比較常用的橋梁伸縮縫，與C80型橋梁伸縮縫*起占了整個單組式橋梁伸縮縫裝置80%的份額。F型異型鋼橋梁伸縮縫安裝簡單，采購成本低，耐疲勞性能好，得到了很好的推廣使用。

 *標型橋梁伸縮縫裝置的必備要素：生產所用的異型鋼為尺寸標準的Q345b型熱軋*次成型橋梁專用鋼，錨固鋼板和錨固鋼筋足厚足尺，錨固鋼板和錨固鋼筋的間距要嚴格按照圖紙設計。橋梁伸縮縫膠條為*標鳥型膠條，足厚，橡膠材質天然橡膠、氯丁橡膠或者三元乙丙橡膠。
