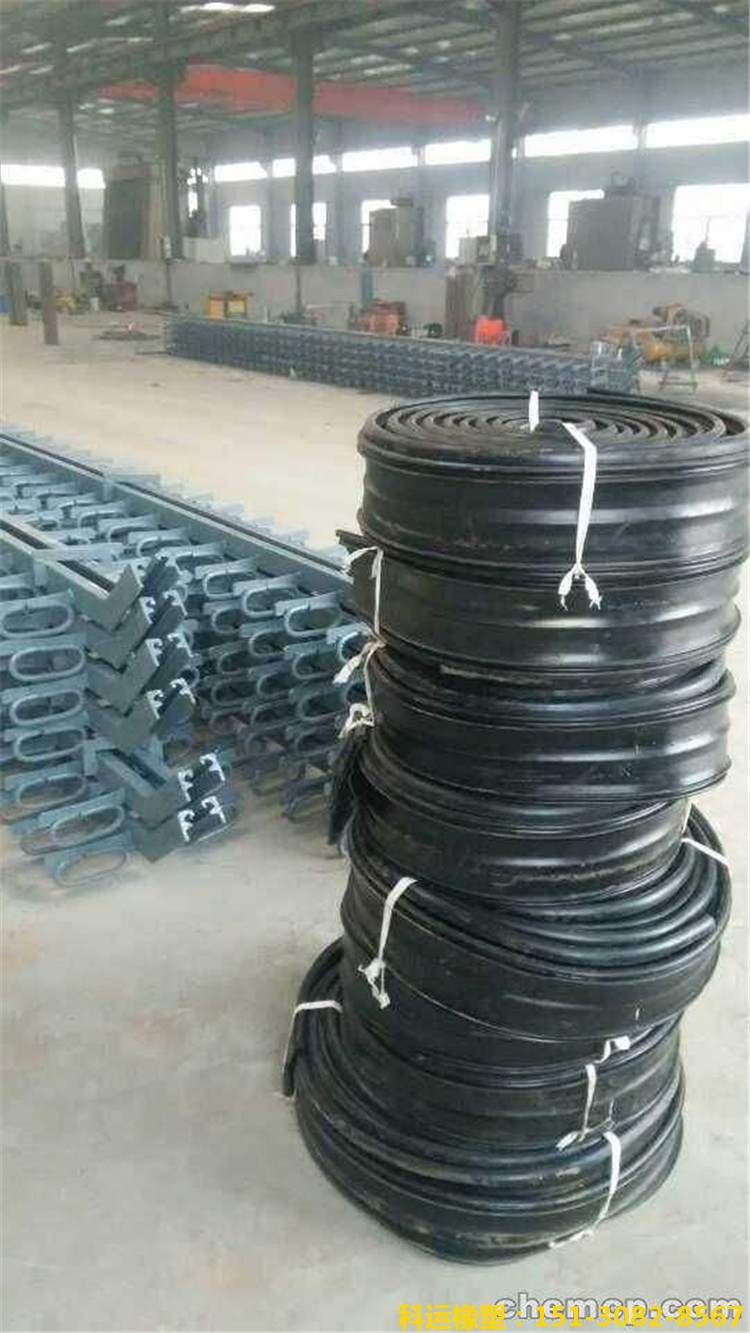

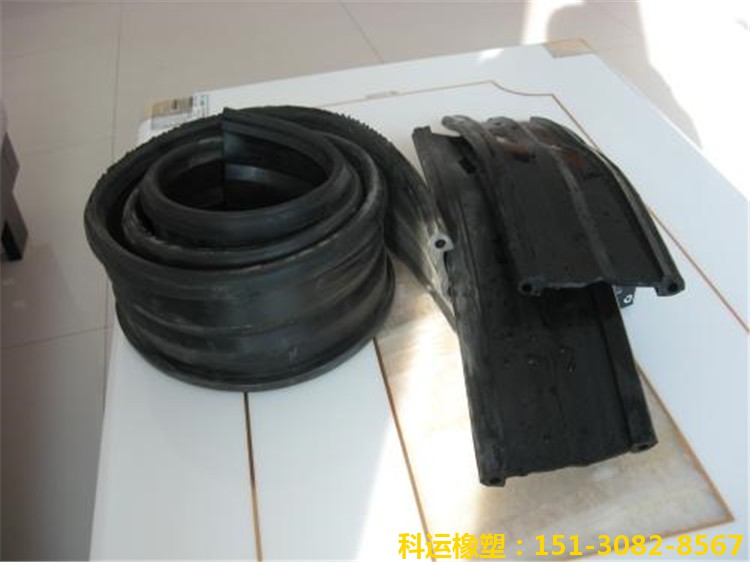

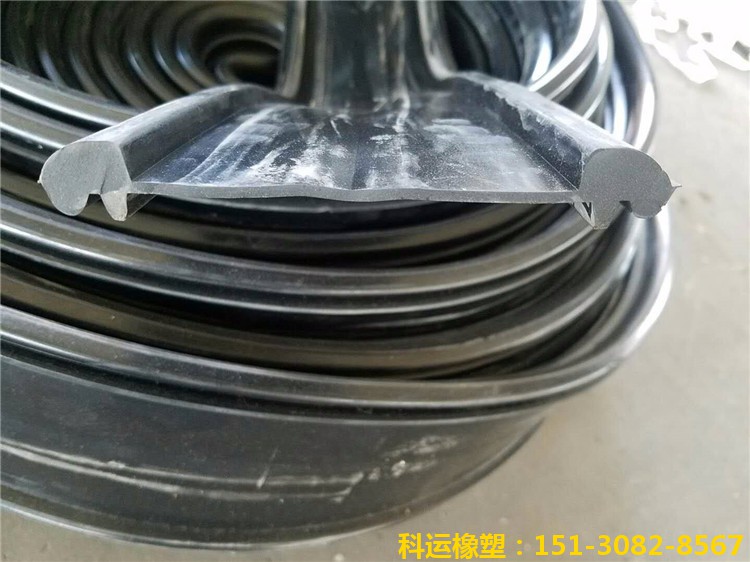

模數式橋梁伸縮縫裝置橡膠止水密封膠條安裝更換撬棍

模數式橋梁伸縮縫裝置

模數式橋梁伸縮縫裝置的分類

模數式橋梁伸縮縫型號有：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、GQF-MZL型,全都是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫產品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型橋梁伸縮縫適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型橋梁伸縮縫型是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.

模數式橋梁伸縮縫裝置代號:
橋梁伸縮縫代號表示方法與中華人民共和*交通行業標準表示方法相*致.以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)型橋梁伸縮縫為例，其中GQF為交通行業標準規定的橋梁伸縮縫裝置代號.型式代號:-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形狀.數字表示伸縮裝置位移量:0-1200mm
NR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠
模數式橋梁伸縮縫裝置所用膠料適用范圍:
1、采用氯丁橡膠(CR)的伸縮縫裝置適用于溫度為-25－+60地區
2、采用天然橡膠(NR)的伸縮縫裝置適用于溫度為-40－+60地區

模數式橋梁伸縮縫裝置設計制造:
1、橋梁伸縮縫的設計載荷:采用JTJ01-88(1995)《公路工程技術標準》規定的汽車超20*荷載進行設計.
2、橋梁伸縮縫使用的異型鋼材為16Mn橋梁專用鋼材,鋼材抗拉強度應不低于480Mpa.
3、在橋梁伸縮縫裝置中結構中支承橫梁使用16Mn橋梁專用鋼材或45號鋼,其容許彎曲能力不低于210Mpa.
4、橋梁伸縮縫的配件鋼材可使用與低于Q235強度鋼材.
