GQF-MZL模數式橋梁伸縮縫裝置的施工方法

橋梁伸縮縫裝置指的是為滿足橋面變形的要求，通常在兩梁端之間、梁端與橋臺之間或橋梁的鉸接位置上設置伸縮縫裝置。要求伸縮縫裝置在平行、垂直于橋梁軸線的兩個方向，均能自由伸縮，牢固可靠，車輛行駛過時應平順、無突跳與噪聲；要能防止雨水和垃圾泥土滲入阻塞；安裝、檢查、養護、消除污物都要簡易方便。 在設置伸縮縫處，欄桿與橋面鋪裝都要斷開。

橋梁伸縮縫裝置 型號:
　　        橋梁伸縮縫裝置按照性能及安裝方法可以分為：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、其中GQF-MZL型數模式橋梁伸縮縫裝置,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮縫裝置. GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫裝置適用于伸縮量80mm以下的的橋梁接縫, GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.

　　公路橋梁伸縮縫裝置分為：模數式橋梁伸縮裝置和KS伸縮裝置以及TST彈塑體伸縮縫裝置
*、模數式橋梁伸縮縫裝置
　　模數式橋梁伸縮縫裝置分為：GQF-C型橋梁伸縮縫裝置、GQF-MZL型橋梁伸縮縫裝置

    1、GQF-C型橋梁伸縮縫裝置特點：　　

        GQF-C型橋梁伸縮縫裝置采用整體熱軋16Mn異型鋼,克服了擠壓異型鋼直線度和集合尺寸不均勻的特點, 建筑高度低，*產熱軋整體成型異型鋼材高度僅50mm，結構簡單，安裝方便，具有明顯的可靠性、舒適性和耐久性。既方便舊伸縮裝置更換，又可供新橋時選用。

　　選用原則： 　　橋面鋪裝層厚度≥80mm 　　伸縮量≤80mm 　

　2、GQF-MZL型橋梁伸縮縫裝置特點：

     MZL型伸縮縫裝置結構突出的特點是：由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成的系列伸縮裝置。該伸縮縫裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在*個位移控制箱內均支承在同*根垂直橫梁上的傳統作法，這樣對大位移量伸縮縫裝置非常有利，減少了橫梁數量，使位移控制箱體積減小到*小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮縫裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。該結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。

二、KS系列跨越式伸縮縫
　　KS系列跨越式伸縮縫是公司*新開發的*種新型伸縮縫產品，它 僅用橋面鋪裝層厚度即可達到可靠的錨固，對橋梁設計和施工單位提供了極大的方便。同時它防水性能好，減震，受力合理，對梁端間隙的施工誤差不敏感，使 用壽命長，自動清理縫內垃圾，少養護，造價低。因此該產品*經問世，即受 到橋梁設計和施工單位的普遍好評。

　　KS系列跨越式伸縮縫裝置的標注： 　　伸縮縫長度 　　伸縮量 　　KS系列伸縮縫 　　

例1：KS(Ⅰ)140—12.5 表示伸縮量140mm的KS(Ⅰ)系列伸縮縫*條，長12.5米。 　　例2：KS(Ⅱ)70—13.7 表示伸縮量70mm的KS(Ⅱ)系列伸縮縫*條，長13.7米。 　　

KS系列跨越式伸縮縫有KS(Ⅰ)與KS(Ⅱ)兩種型號，每種型號根據伸縮量的不同分為：KS(X)20、KS(X)30、KS(X)40、KS(X)50、KS(X)60、KS(X)70、KS(X)80、KS(X)90、KS(X)100、KS(X)120、KS(X)140、KS(X)160、KS(X)180、KS(X)200、KS(X)250、KS(X)300、KS(X)350、KS(X)400十八種規格

異型鋼單組式橋梁伸縮縫裝置詳細介紹：
　　
    大位移模數式伸縮縫裝置是我*90年代推向市場的升*換代產品，以*產熱軋異型鋼材和密封橡膠帶為主要材料裝配而成。其結構合理使用壽命長，安裝養護方便，優于板式橡膠縫。大位移模數式伸縮裝置分為兩種型式：?jiǎn)谓M式伸縮縫與多組式伸縮縫。單組式伸縮縫由型鋼、錨固構件和密封橡膠帶組成，允許位移量為0~120mm，主要型式有：GQF-C-40，60， 80型、QMF（SSF）-80型、SD-80、100、120型等,產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。

GQF-C型單組式橋梁伸縮縫裝置

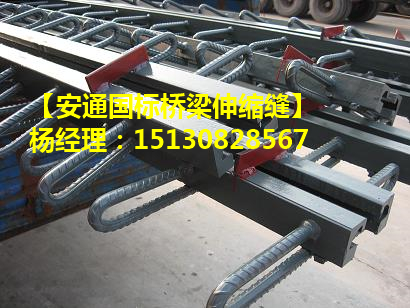

    GQF-C型伸縮縫裝置是中交公路規劃設計院設計的*種新穎橋梁伸縮裝置，產品適用于大流量交通地段的公路、城市橋梁、高架道路與立交工程。GQF-C型伸縮縫裝置由*條整長的橡膠密封條，*組剛質邊梁及錨固件組成。鋼質邊梁內側帶有能固定橡膠密封條的溝槽。焊固在鋼梁外側的錨固件，與梁端預埋鋼筋相焊接，澆筑高強度混凝土過渡后，同梁體連接可靠，具有與橋面接合平順，密封止水、伸縮靈活，行車平穩，使用壽命長的特點。使用于伸縮量0～80mm的橋梁。

    單組式伸縮縫裝置主要材料：鋼質邊梁：采用16Mn的鋼軋制，部面呈c形。橡膠密封條：采用氯丁橡膠制造，具有良好的耐老化、耐撓性能。

    固錨件：有錨栓、錨環、錨板結構三種，設計工程師可根據橋面板設計厚度選用，間距*般為20cm，本廠也可根據設計工程師特定設計制造。

    選定橋梁伸縮縫裝置規格尺寸選定橋梁伸縮縫裝置的規格尺寸與使用壽命關系很大，在設計時應考慮足夠的伸縮富余量。當橋梁位移方向與伸縮縫**線正交時，選用伸縮縫規格比較容易，但橋梁位移方向與伸縮縫**斜交時，須分解成平行與垂直于**線的兩個矢量，選用伸縮縫規格取決于兩個矢量當中的*個。與接縫平行的矢量：△Lp=△L.cosβ；與接縫垂直的矢量：△Lr=△Lr.sinβ式中：表示橋梁位移的總變形量；為位移方向與接縫方向的交角β=45゜ ∽135°△Lr是選用伸縮縫規格的依據， △Lp的變形*般由橡膠密封條的水平錯動老完成，對橋梁伸縮縫裝置的選用無太大的影響。

    例：設計橋梁沿結構**線位移95mm，橋梁伸縮縫裝置與其斜交40°，按公式計算△Lr=73mm,△Lp=61mm選用本型號的橋梁伸縮縫裝置是適用的。同時要注意，膠條以中部為準，*大水平錯動量在前后兩個方向都是不應超過40mm，如計算中發現有過量錯動，須選用更大規格的橋梁伸縮縫裝置。設計時，如帶有人行道，防撞墻結構的，必須將設計角度，尺寸數據提供給本廠，便于工廠按設計要求整體制造。

單組式橋梁伸縮縫裝置安裝前現場準備
GQF-C型伸縮縫裝置是在本廠制造并組裝，若整條伸縮縫裝置超長不能運輸或工程需分段施工，需在現場焊接一體后，再組裝橡膠密封條。

（1） 橋梁伸縮縫裝置預留槽口、在澆筑擬安裝橋梁伸縮縫裝置的梁體、橋臺時，在端部預留符合安裝尺寸的槽口、推薦尺寸見表1。表1 單位mm固錨件型式 槽口寬度 槽口深度錨栓 ≥350 80∽120 錨環 ≥350 80∽120 錨板 ≥350 ≥150注：特殊設計另定

（2） 預埋鋼筋設置：在澆筑梁體或橋臺時，應設置預埋鋼筋。預埋深度不小于50cm，并與梁體、橋臺內結構鋼筋連接一體；間距尺寸為20cm應和伸縮縫錨固件保持*致。

（3） 梁端間隙應不小于梁體伸長度，在預制、現澆或吊裝時由設計工程師根據當?shù)貧鉁卮_定。

（4） 調節伸縮縫定位尺寸“J”，根據安裝時氣溫計算正確，調節后，瑣緊定位壓板。

（5） 用發泡塑料板嵌入梁端間隙內，其上部與伸縮縫鋼梁內側密合，盡量達到密封，防止?jié)仓炷習r出現漏漿、空洞。

單組式橋梁伸縮縫安裝
（1） 橋梁伸縮縫裝置吊裝就位，檢查其中線線與梁縫**線是否重合，其頂面與路面標高是否*致，及時進行調整。

（2） 將預娩鋼筋和橋梁伸縮縫裝置錨固件焊接牢固，再橫穿 12或 16水平鋼筋。

（3） 立即拆除伸縮縫裝置定位壓板，鏨去定位螺絲，并用角向砂輪磨去焊疤，補上油漆。

（4） 用膠粘紙帶或木板密封伸縮縫頂面縫口，在槽口部位即澆筑50號混凝土；用插入式振動棒，充分振搗密實。

（5） 抹平混凝土過度段表面。用直尺檢查伸縮縫頂面、過度段，應盡量與路面平順。做好混凝土養生后方可通車。

（6） 帶有防撞墻，人行道結構的伸縮縫，參造上述安裝工序作業。

GQF-MZL模數式橋梁伸縮縫裝置(伸縮量80mm-1200mm)：

        GQF-MZL模數式橋梁伸縮縫裝置是*種由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁。本產品適用于載重車輛比較多的道路橋梁，其中GQF-MZL_ZX模數式橋梁伸縮縫的結構設計完全遵循了重型化的理念，大大提高了伸縮裝置承載能力和使用穩定性，并有效的延長了使用壽命。在設計過程中廣泛征求了*內有關橋梁**的意見，**們認為：重型橋梁伸縮縫的運用．適應了我*交通運輸業的發展趨勢，該產品選材、結構在原第*代產品的基礎上有重大突破和提高。

        模數式橋梁伸縮縫裝置采用承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在*個位移控制箱內均支承在同*根垂直橫梁上的傳統作法，這樣對大位移量伸縮裝置非常有利，減少了橫梁數量，使位移控制箱體積減小到*小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。GQF-MZL型橋梁伸縮裝置結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。

對于GQF-MZL模數式橋梁伸縮縫裝置的施工方法

1、公路橋梁伸縮縫裝置所使用鋼筋、橡膠應符合TRANBBS設計文件和TRANBBS技術規范的要求。砼：伸縮縫裝置的澆注均采用C50水泥砼?？刂破涮涠葷M足混凝土罐車運輸?shù)?小要求，并應適當摻入外加劑，減小水灰比，減少混凝土收縮。

2.施工單位在公路橋梁上安裝模數式橋梁伸縮縫裝置，*旦發生碰撞變形，很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通過。如果現場出現橋梁伸縮縫裝置的伸縮量不易調整，所以對成品檢查*定要認真、仔細。不**不可運至現場。

3.要與設計圖和現場核對位置、尺寸無誤后，再將公路橋梁伸縮縫裝置在安裝前穩放入預留槽。要將橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo(hù)帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。

        模數式橋梁伸縮縫裝置的錨固鋼筋問題對于在預制梁(板)的端部和背墻內預埋伸縮縫錨固鋼筋是在兩種不同情況下進行的。*般設計給定的都是對稱于橋?qū)?*、在梁(板)端部設置預埋鋼筋，則鋼筋在每片梁(板)內的預埋位置都會不*樣，給施工增加了難度，因此錨固鋼筋應以對稱于每片梁(板)的**進行設置，這點在設計中要充分考慮。 在橋梁的施工中要保證錨固鋼筋的作用。僅在澆筑8～10cm厚的橋面板混凝土?xí)r進行設置是不可取的，這實際上沒有讓伸縮縫裝置的定位角鋼牢固地與梁(板)和背墻混凝土聯結成整體，形成不穩定隱患，需加強橋梁伸縮縫裝置的養護工作。
