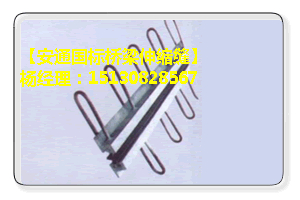

橋梁伸縮縫裝置的結構.性能及按裝方法GQF-C型、GQF-Z型、GQF-L型、GQF-F型、GQF-MZL型數模式橋梁伸縮縫,是采用熱軋整體成型的異型鋼材設計的橋梁伸縮裝置.GQF-C型、GQF-Z型、GQF-L型、GQF-F型伸縮縫適用于伸縮量80mm以下的的橋梁接縫,GQF-MZL型伸縮縫裝置是由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮裝置,適用于伸縮量80mm-1200mm的大中跨度橋梁.

       代號表示方法及意義:代號表示方法與中華人民共和*交通行業標準表示方法相*致.以GQF-C60、GQF-F80、GQF-MZL480、GQF-C60(NR)、GQF-F80(CR)為例GQF為交通行業標準規定的伸縮縫代號.型式代號:-MZL表示模數式、直梁連桿鏈條型:(C、Z、F、L、)表示異型鋼材的形狀.數字表示伸縮裝置位移量:0-1200mmNR和CR表示橡膠種類:NR表示天然橡膠、CR表示氯丁橡膠

        膠料適用范圍:1、采用氯丁橡膠(CR)的伸縮裝置適用于溫度為-25－+60地區2、采用天然橡膠(NR)的伸縮裝置適用于溫度為-40－+60地區

        設計制造技術條件:1、設計載荷:采用JTJ01-88(1995)《公路工程技術標準》規定的汽車超20*荷載進行設計.2、本結構使用的異型鋼材為16Mn橋梁專用鋼材,鋼材抗拉強度應不低于480Mpa.3、結構中支承橫梁使用16Mn橋梁專用鋼材或45號鋼,其容許彎曲能力不低于210Mpa.4、期于配件鋼材可使用與低于Q235強度鋼材.

        伸縮縫結構特點:GQF-MZL型伸縮縫的突出特點是將伸縮縫的承重結構和位移控制系統分開,二者受力時互不干擾,分工明確,這樣既保證受力時安全,又保證了受力時位移均勻.

         伸縮縫伸縮量的確定:橋梁伸縮量計算值直接影響對伸縮縫規格選擇,若伸縮縫規格選擇不合理,就直接影響伸縮縫裝置的使用效果,同時選擇伸縮縫裝置時還應考慮梁、板間伸縮裝置間隙量大小,以保證伸縮縫裝置與梁、板兩端有充分錨固,才能達到*佳使用效果.所以在選擇伸縮縫裝置的規格時,*定要留充足余量,才能保證伸縮縫的使用效果和耐久性.

        橋梁設計單位在選擇了我公司的伸縮縫后,為便于加工制作,應提供以下資料:1、橋梁的橫斷面圖(包括橫坡、人行道、安全帶、欄桿的位置及尺寸).2、伸縮縫的施工實施時間及安裝時溫度的變化幅度。3、用戶有特殊要求應明確注明。注：如用戶不提供定位值，則公司*律按產品的額定*大伸縮量*半定位出廠。
