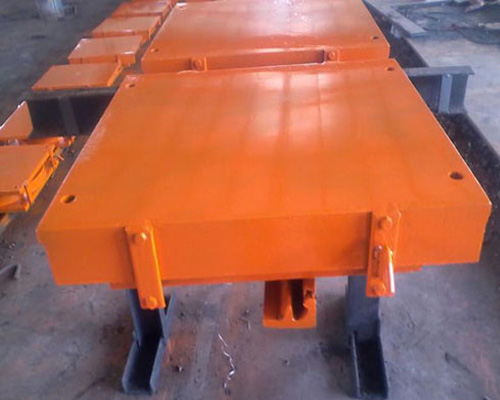

LQZ高承載全封閉球形支座 QZ系列盆式橡膠支座的特點

QZ系列球形支座分為QZ球形盆式支座、QZ(2009)型盆式支座、LQZ高承載全封閉球形支座QZ系列球形支座結構特點及功能

       QZ球形橡膠橡膠支座是由上座板、下座板、凸形中間板及兩塊不同形狀的聚四氟乙烯板組成。下座板中間為—凹形球面，同凸形中間板相對應，兩者之間襯有*弧形四氟板，通過球面與之滑動來滿足梁端的轉動；上座板上的不銹鋼板中間鋼板上的另*四氟板組成第二滑動面，完成梁體因溫差諸因素產生的伸縮位移。

       球形支座傳力可靠，各向轉動性能*致，不僅具備盆式橡膠支座承載能力大、水平位移大的特點，而且能適應大轉角的需要，適用于寬橋、曲線橋。由于承壓部件不使用橡膠件，不存在橡膠低溫脆性等影響，因此特點適用于低溫地區。

QZ系列球形支座的主要技術性能

    1、支座反力（豎向承載力）分為16*：1000、1500、2000、2500、3000、4000、5000、6000、7000、8000、9000和10000、12500、15000、17500、20000KN。

    2、支座設計轉角分為：0.010、0.015和0.020rad（根據需要可以增大）

    3、支座設計位移量：

順橋向：1000~2500KN      e=±50mm     e=±100mm
                3000~20000KN    e=±50mm     e=±100mm      e=±1500mm

橫橋向：（SX雙向活動支座） e=±40mm    設計位移量根據工程需要可進行變更。

     4、支座設計摩擦系數在聚四氟乙烯板有硅脂潤滑條件下，應力為30Mpa左右時，取值如下：

 常溫：（﹣25℃~﹢60℃）0.03
 低溫：（﹣40℃~﹢60℃）0.05

      5、支座可承受的水平力：

    單向活動支座（DX）橫橋向水平立為支座相反的10%
    固定支座（GD）承受水平力為支座反力的10%

QZ系列球形支座結構示意圖

     QZ系列球形支座分為：QZ多向活動支座（DX）、QZ多向活動支座（DX）、QZ固定支座（GD）

                        QZ多向活動支座（DX）
