GJZ 550×550板式橡膠支座 HDR高阻尼隔震橡膠支座巡展151-3082-8567
普通板式橡膠支座4 . 1 普通板式橡膠支座結構示意圖見圖1 、圖2 。4 . 2 普通板式橡膠支座代號,矩形為GJZ 、圓形為GYZ。其規格系列見表1 ,表中符號意義如下: ιa ×ιb或d -----平面尺寸或直徑;Rck-----*大承壓力;S -----形狀系數;t -----支座總厚度;△ι1, -----不計制動力時*大位移量;△2 -----計人制動力時*大位移量;t e-----橡膠層總厚度;tanθ -----允許轉角正切值;RGk -----抗滑*小承壓力;

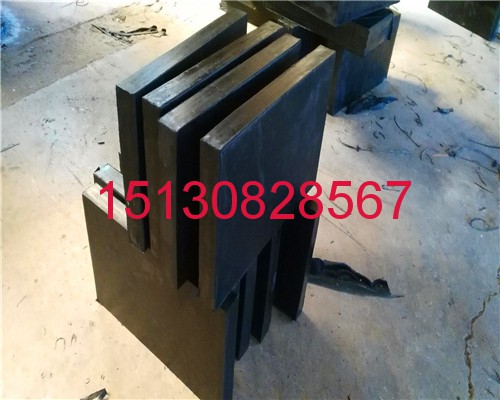

GJZ 550×550板式橡膠支座不僅技術性能優良,還具有構造簡單,價格低廉,無需養護,易于更換,緩沖隔震,建筑高度低等優點.GJZ 550×650板式橡膠支座的結構及性能,GJZ 550×650橋梁板式橡膠支座由多層橡膠片與薄鋼板硫化,粘和而成,它有足夠的豎向剛度,能將上部結構的反力可靠的傳遞給墩臺,由良好的彈性,以適應梁端的轉動,又有較大的剪切變形能力,橡膠支座以滿足上部結構的水平位移,
GJZ 550×550板式橡膠支座不僅技術性能優良,還具有構造簡單,價格低廉,無需養護,易于更換,緩沖隔震,建筑高度低等優點.GJZ 550×650板式橡膠支座的結構及性能,GJZ 550×650橋梁板式橡膠支座由多層橡膠片與薄鋼板硫化,粘和而成,它有足夠的豎向剛度,能將上部結構的反力可靠的傳遞給墩臺,由良好的彈性,以適應梁端的轉動,又有較大的剪切變形能力,橡膠支座以滿足上部結構的水平位移,
GJZ 550×650板式橡膠支座表面粘復*層1.5mm-3mm的防御能力四氟乙烯板,制作成防御能力四氟乙烯滑板式橡膠支座.它除了豎向剛度與彈性變形,能隨垂直荷載及適應梁端轉動外,因防御能力四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中,小荷載,大位移量的橋梁使用. GJZ 550×650板式橡膠支座不僅技術性能優良,還具有構造簡單,價格低廉,無需養護,易于更換,緩沖隔震,建筑高度低等優點.
GJZ 550×650板式橡膠支座表面粘復*層1.5mm-3mm的防御能力四氟乙烯板,制作成防御能力四氟乙烯滑板式橡膠支座.它除了豎向剛度與彈性變形,能隨垂直荷載及適應梁端轉動外,因防御能力四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中,小荷載,大位移量的橋梁使用. GJZ 550×650板式橡膠支座不僅技術性能優良,還具有構造簡單,價格低廉,無需養護,易于更換,緩沖隔震,建筑高度低等優點.
板式橡膠支座尺寸有多大的?公路橋梁板式橡膠支座規格系列,范圍本標準規定了板式橡膠支座的要求、規格系列及選用。 本標準適用于承載力小于5000kN 的公路橋梁用矩形、圓形平板式橡膠支座。GJZ板式橡膠支座規范性引用文件下列文中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件,其隨后所有的修改(不包括勘誤的內容)或修訂版均不適用于本標準,然而,鼓勵根據本標準達成協議的各方研究是否可使用這些文件的*新版本。凡是不注日期的引用文件,其*新版本適用于本標準。 JT/T4 *2004 公路橋梁板式橡膠支座JTGD60 *2004 公路橋涵設計通用規范JTG D62 *2004 公路鋼筋混凝土及預應力混凝土橋涵設計規范GJZ板式橡膠支座要求3 . 1支座產品分類、代號、結構、技術要求、試驗方法、檢驗規則及標志、包裝、貯存、運輸、安裝和養護均應滿足JT/T4 *2004的要求.3. 2 支座使用階段平均壓應力бC=10M Pa ( S <7時бC=8M Pa);橡膠硬度60 ( IRHD )時,其常溫下剪變模量G = 1.OMpa 。剪變模量隨溫度下降而遞增, 當累年*冷月平均溫度的平均值O ~-10℃時為寒冷地區,G = 1 . 2MPa ;當?shù)陀?10 ℃ 時為嚴寒地區,G =1.5MPa ;當?shù)陀?25 ℃ 時,G = 2 . 0 MPa 。全*氣溫分區圖見JTG D60 *2004附錄B。 3.3支座橡膠彈性體體積模量Eb= 2000 MPa。支座與混凝土接觸時,摩擦系數μ= 0 . 3 ,與鋼板接觸時,摩擦系數μ=0. 2 。
固定型橡膠支座--橡膠支座位移通過橡膠剪切變形實現,橡膠的水平剪切能承受較大的水平力,通過橡膠支座在水平方向的大位移剪切變形實現水平力分散的功能;滑動型橡膠支座--橡膠支座位移通過頂面設置的聚四氟乙烯滑板與不銹鋼板組成的滑移摩擦副實現,低摩擦系數使橡膠支座承受較小的摩擦力。我們?yōu)榱诉m應市場需要,我們在不斷研究在高地震烈度區將鉛芯橡膠支座應用于簡支梁橋的減隔震效果,以水晶大橋為例進行分析。采用ANSYS分別建立隔震狀態和非隔震狀態的全橋有限元模型,考慮地基樁-土作用效應,取用50年超越概率10%和2%的計算反應譜進行反應譜分析,并取用與反應譜相同超越概率的地震波進行時程分析。分析結果表明:非隔震狀態時,該橋在E1和E2地震作用下橋墩的位移和內力均較大,普通板式橡膠支座不能滿足強度和變形的要求;采用鉛芯橡膠支座隔震后,該橋橋墩的位移和內力得到了有效的減小,取得了良好的隔震效果;采用反應譜法分析隔震橋梁,通過計入隔震構件的等效剛度,能將非線性問題簡化為線彈性問題處理。
HDR高阻尼隔震橡膠支座按功能形式分為固定型隔震支座和滑動型隔震支座,固定型支座位移通過橡膠剪切變形來實現,橡膠的水平剪切能承受較大的水平力,按其連接結構又分為Ⅰ型、Ⅱ型兩種類型,通過高阻尼橡膠在水平方向的大位移剪切變形及滯回耗能實現減隔震功能。
Ⅰ型——支座與墩、梁之間采用套筒連接,支座頂面、底面均設預埋鋼板,上、下支座板和套筒之間采用錨固螺栓連接,上、下預埋鋼板與套筒之間采用配合焊接。
HDR(Ⅰ)高阻尼隔震橡膠支座結構示意圖(固定型)Ⅱ型——支座與墩、梁之間采用套筒連接,支座底面不設預埋鋼板,底鋼板和套筒之間采用錨固螺栓連接,上預埋板與頂鋼板之間采用卡榫連接,上預埋鋼板與套筒之間采用配合焊接HDR(Ⅱ)高阻尼隔震橡膠支座結構示意圖(固定型)
生產的滑動型橡膠支座的產品結構示意圖如下:HDR高阻尼隔震橡膠支座結構示意圖(滑動型)支座代號示例:HDR(Ⅰ)-D900-G10/8-e168,表示:直徑為900mm,橡膠設計剪切模量1.06MPa,設計轉角為0.008rad,設計剪切位移量為±168mm的HDR(Ⅰ)圓形固定型高阻尼隔震橡膠支座;省略型號表示為:UUHDR(Ⅰ)-D900-G10UU。
北京建筑物(高層建筑)用的防水橡膠止水帶哪里去買?購買橡膠止水帶可以與我們聯系,我們公司專業生產各種防水止水帶產品,在止水帶使用時先進行伸縮縫*側混凝土澆筑。澆筑前先將橡膠止水固定于設計位置, 按設計尺寸后退1 cm 模, 并保證模板的剛度、強度、穩定性要求, 混凝土澆筑時伸縮縫附近應保證振搗密實但避免過振, 并保證橡膠止水帶在澆注過程中偏移不超過規范規定。
混凝土初凝后拆除伸縮縫處模板, 并及時將預先加工好的閉孔泡沫板用適當長度的鋼釘釘在伸縮縫凝土側面, 并在閉孔泡沫板頂部預留3 cm 高度, 再將3 cm 高的閉孔泡沫板條自上而下用釘子定于下部閉孔沫板上( 為聚硫密封膠充填預留位置) , 隨后進行另*側混凝土澆筑?;炷吝_(dá)到*定的強度后, 剔除預留的3 cm 高閉孔泡沫板條, 將預留縫清理干凈, 并將整條伸縮縫兩側打墨線, 兩墨線間距可略超伸縮縫寬度, 并沿墨線外封貼寬膠帶( 以上做法可使伸縮縫順直美觀) 。
山東閉孔泡沫板哪里有買的?山東用戶購買閉孔泡沫板又稱泡沫填縫板、聚乙烯泡沫板、聚乙烯閉孔泡沫板、低發泡聚乙烯閉孔泡沫板、高發泡聚乙烯閉孔泡沫板可以到.我們公司生產的閉孔泡沫板密度高已經代替了傳統的三油四氈、瀝青和木杉板等材料。而且聚乙烯泡沫板板**(使用它正響應了人人**,****的口號)施工簡便,防滲防漏效果不可小虧L-600型密度達104Kg/立方 ;L-1000型密度可達90104Kg/立方 ,閉孔泡沫板的密度在*方面也決定了它的防水性能的高低,因泡沫板密度小就大大加強了他的防水性,防滲漏性。泡沫板的吸水率極低是按cm3計算的。
(1)山東閉孔泡沫板閉孔泡沫板安裝采用水泥釘固定在已經澆筑完成混凝土結構縫面上。
(2)在山東閉孔泡沫板安裝前,必須對混凝土結構縫面進行清理,干凈無雜物后方可進行閉孔泡沫板安裝施工。
(3)結構縫閉孔泡沫板的安裝以設計施工圖紙為準。
(4)山東閉孔泡沫板安裝過程中必須有技術人員現場指導。安裝時,閉孔泡沫板邊線應與結構輪廓線重合,并且閉孔泡沫板在垂直縫的方向和順縫的方向的位置都符合設計要求。
(5)閉孔泡沫板是分塊安裝的,接縫處必須嚴絲合縫,并且保證接縫平整。
山東閉孔泡沫板除了它的防水性能強外還有其他的*些特性如:耐寒(低溫不脆裂)耐高溫(高溫不流淌)耐腐蝕(不怕鹽酸堿類物質)具有獨立的氣泡結構,回復率高還耐老化。它的種種特性促使了填縫板的使用范圍越來越廣泛了。目前,閉孔泡沫板以應用到混凝土公路伸縮縫之接縫板;道橋接縫止水板;水利工程堤壩、護壩、消力坎、護坡、擋阻墻之伸縮接縫板;水電、火電、工程、水塔底部止水接縫板;建筑用沉降縫、框架結構的填縫板;生活用水廠及污水處理廠水池止水填縫板;機場跑道之接縫板;港口、碼頭、混凝土之接縫板;水洞、隧道混凝土之過水接縫板;地鐵、地下通道混凝土止水接縫板。
用戶如何用肉眼分辨板式橡膠支座質量好壞?首先要看橡膠支座是否有氣孔、氣抱:材料攪拌方式及攪拌時間末使材料拌合均勻;施工時應采用功率、轉速不過高的攪拌器。另*個原因是基層處理不潔凈,做橋梁盆式橡膠支座前應仔細清理基層,不得有浮砂和灰塵,基層上更不應有fL隙,橋梁盆式橡膠支座各層出現的氣孔應按工藝要求處理,防止橋梁盆式橡膠支座破壞造成滲漏。檢查橋墩、臺支承部位的尺寸、預留(或預埋)螺栓孔的位置、支座的安裝標高。要求支座支承平面水平及乎整,支承面四角高差不得大于2mm。
板式橡膠支座安裝前方可開箱,并檢查裝箱清單,包括配件清單、原材料檢驗報告復印件。支座產品**證和使用說明書。施工單位開箱后,不得任意松動上、下支座連接板,并不得任意拆卸支座。200*49型板式支座出廠時,應由生產廠家將支座調乎,并緊固上、下支座連接板,以防止支座在運輸安裝過程中改變位置。如支座需要預設位移時,可由生產廠家在裝配時,預先調整好???下200*49板式橡膠支座是否起鼓:基層有起皮、起砂、開裂、不干燥,使橋梁盆式橡膠支座粘結不良;基層施工應認真操作、養護,待基層干燥后,先涂底層涂料,固化后,再按防水層施工工藝逐層涂刷。
橡膠支座徐膜翹邊:防水層的邊沿、分項刷的搭接處,出現同基層剝離翹邊現象.主要原因是基層不潔凈或不干燥.收頭操作不細致,密封不好,底層涂料粘結力不強等造成翹邊。故基層要保證潔凈、干燥,操作要細致??聪鹉z支座的表面破損:橋梁盆式橡膠支座防水層分層施工過程中或全部橋梁盆式橡膠支座施工完,末等橋梁盆式橡膠支座固化就上人操作活動,或放置工具材料等,將橋梁盆式橡膠支座碰壞、劃傷。施工中應保護徐膜的完整。
HDR(Ⅱ)-350×400-G8/8-e56,表示:縱橋向尺寸為350mm、橫橋向尺寸為400mm,橡膠設計剪切模量0.80MPa,設計轉角為0.008rad,設計剪切位移量為±56mm的HDR(Ⅱ)矩形固定型高阻尼隔震橡膠支座;省略型號表示為:UUHDR(Ⅱ)-350×400-G8UU。
HDR-D300-H/8-e100,表示:直徑為300mm,設計轉角為0.008rad(橡膠設計剪切模量0.64MPa),主滑移方向設計位移量為±100mm的HDR圓形滑動型高阻尼隔震橡膠支座;省略型號表示為:UUHDR-D300-H/8UU。
HDR-350×400-H/8-e150,表示:縱橋向尺寸為350mm、橫橋向尺寸為400mm,設計轉角為0.008rad(橡膠設計剪切模量0.64MPa),主滑移方向設計位移量為±150mm的HDR矩形滑動型高阻尼隔震橡膠支座;省略型號表示為:UUHDR-350×400-H-e150UU。
本系列支座原則上本體的長邊沿橫橋向安裝,考慮到橋梁橫向尺寸可能受限,定制設計了矩形固定型專用系列(如HDR(Ⅰ/Ⅱ)-AB-G[Z] */ *),布置方式為支座本體的長邊沿縱橋向布置。
按結構形式分類橡膠支座,依據橡膠支座本體與錨固件(或預埋件)之間的連接形式以及橡膠支座與梁、墩的錨固(連接)形式、橡膠支座本體的形狀,可以劃分為如下兩種類型(參見下圖):LNR固定型--橡膠支座與墩、梁體之間采用套筒、錨桿連接,橡膠支座底面不設預埋鋼板,上、下封層鋼板和套筒之間采用錨固螺栓連接,上預埋鋼板和套筒之間采用配合焊接。固定型橡膠支座結構示意圖如下:
衡水哪個廠生產橋梁橡膠隔震支座,橋梁橡膠隔震支座的作用已不僅僅是傳遞荷載和承受使用時的變形,設計時還必須滿足隔離地震的要求。在橋梁上部結構和下部結構或基礎之間設置隔震支座,以增大原結構體系周期和阻尼,減少輸入到上部結構的能量,達到結構預期防震的要求。因此,在橋梁橡膠支座成功應用的基礎上發展起來的隔震橡膠支座(特別是鉛芯橡膠支座)又加入到橋梁支座行列,并將起到更加重要的作用。
橋梁橡膠隔震支座具有良好的適應粱體自由伸縮和轉動的能力;能滿足溫度變化、地震等作用下的較大剪切位移要求,支座整體性能好;這種橡膠支座與主梁、橋墩有效地連接,各墩協同受力,尤其對于曲線橋梁,水平力分散效果好;恢復能力強,大位移剪切變形后沒有殘余變形,且特性變化小;蠕變特性良好,性能穩定;支座表面被覆橡膠層,保護內部橡膠不受臭氧,紫外線等的影響,具有更好地耐老化性能;
橋梁橡膠隔震支座安裝、養護、維修、更換方便。技術性能設計摩擦系數滑動型支座設計摩擦系數≤0.03。溫度適用范圍設計溫度適用范圍為-40℃~+60℃。注:當項目有特別需求時,可以根據實際情況進行特殊(定制)設計。
專業生產橋梁橡膠支座隔震設計的指南和規范已相繼頒布,規范的設計、優越的性能,將使橋梁橡膠支座在橋梁工程上的應用更加安全、可靠。我公司對于橋梁結構中研究中生產的減震橡膠支座、隔震橋梁橡膠支座主要有:層疊橡膠支座、聚四氟乙烯支座、鉛芯橡膠支座和新型減震支座等。橡膠支座是目前**上應用*廣,實用型*強的*種。橡膠支座主要是鄭*橋梁結構的柔性,延長結構的周期來達到減震效果。文獻指出,采用層疊橡膠支座可以有效的減小橋墩所受的地震荷載,但同時增加了結構的位移;鉛芯橡膠支座不但有效的減小橋墩所受的地震力,還能有效的減小梁體的位移。鐵道部對鉛芯橡膠支座進行了系統的研究,我*怒氣按關于橋梁橡膠支座的研究大多是針對滿足正常使用荷載要求的支座進行制作設計的,對于減(隔)震支座在變形條件下減震效果研究較少。按照現行**標準及相關行業規范,同時參照歐洲標準研制的橋梁構件系列產品,屬****技術成果,使用于7度(0.10g)及以下地震烈度區的各類公路及市政橋梁。該產品是在充分調研多個系列普通板式橡膠支座的基礎上,借鑒了“水平力分散”的工作原理而開發而成,主要解決了普通板式橡膠支座剪切位移小,無可靠連接以及質量管控難度大等問題,是常規橋梁工程的新選擇!
橡膠材料性能 | 要求 | |||
剪切模量G/MPa | 0.8 | 1.0 | 1.2 | |
拉伸強度/MPa | 高阻尼橡膠支座(HDR) |
≥10 ≥15 | ||
扯斷伸長率/% | 高阻尼橡膠支座(HDR) |
≥650 ≥450 ≥550 |
≥600 ≥450 ≥550 |
≥550 ≥450 ≥500 |
執行標準號 | GB 20688.2-2006 |
本標準適用于減、隔震橡膠支座,其用途為保護建筑物或橋梁不受地震破壞.這里提到的隔離裝置由合成橡膠層和加勁鋼板交互疊制成夾板型設計(我*稱之為板式橡膠支座*類結構類型支座,只不過按抗震要求進行設計的支座類型),安裝在上部結構與下部結構之間,可以產生柔性,使上、下部結構兩大體系在震時脫離,又可產生緩沖力以減少隔離界面上的位移,還可以在隔離周期內降低地震力從地墓上傳遞到結構中的能量。這種類型的減(隔)震橡膠支座包括高阻尼性能的橡膠支座、普通橡膠支座和鉛銷橡膠支座等。IS022762-1(第*部分:試驗方法》規定了減(隔)震橡膠支座性能的試驗方法以及其生產過程中所用的橡膠材料性能的測定,如壓縮和剪切性能、支座的耐久性能和所用材料的力學物理性能.IS022762-2(第二部分:橋梁應用規范》規定了用于橋梁的減(隔)震橡膠支座的要求和用來制造這種支座的橡膠材料所應滿足的具體要求。如減(隔)震橡膠支座的技術要求、設計原則、制作的容許誤差、**以及試驗方法等方而均作了相關規定。
安裝C型橋梁伸縮縫時要注意哪些問題?通常伸縮縫生產質量是沒問題,但是很多用戶把C60型伸縮縫,C80型伸縮縫安裝時卻出現很多問題,作為*內專業的橋梁伸縮縫生產廠,在這里我們來指出如何能橋梁伸縮縫是橋梁的*個重要組成部分,伸縮縫安裝質量的好壞直接影響到行車的平衡性和舒適性、橋梁的服務質量及使用年限,結合銅湯路面*標工程實踐,介紹了橋梁伸縮縫的施工工藝、過程管理及質量控制要點,并對施工中存在的問題及優化處理辦法進行了剖析,以確保橋梁伸縮縫安裝質量。
現在橡膠止水帶已經在*內大型建筑,水利工程施工中的應用非常廣泛,或在橋梁施工中,缺乏*個連續鑄造,或由于地基的變形,都要用到止水帶,橡膠止水帶由于溫度的變化引起的熱膨脹和收縮的混凝土結構等原因,需留有施工縫、沉降縫,伸縮縫,變形縫,在這些關節必須安裝防止橡膠密封漏水問題。背貼式橡膠密封條主要用于混凝土現澆施工縫、變形縫內混凝土結構已成為*個基本的項目,如地下設施,隧道涵洞,輸水渡槽,水壩,貯液結構。在橡膠止水帶,如果發現混凝土澆筑過程中部分或全部澆埋在混凝土,混凝土有許多鋒利的石頭和鋒利的鋼頭,由于塑料和橡膠的撕裂強度和拉伸強度和低3 - 5倍,止水*旦刺破或撕裂,不需要非常大的外力分裂能擴大,使止水帶定位及混凝土澆筑過程中,應注意定位的方法和鑄造壓力,以避免水停止被刺破。
我們對于止水帶的材料的選擇及要求鋼邊:選用鍍鋅鋼邊;橡膠:通常選用天然橡膠、氯丁橡膠、三元乙丙橡膠等。要求橡膠和鋼邊能有效地粘結,它們之間的粘結強度 (剝離強度)應達80~10N/2.5mm,以使它們在外界條件變化情況下不被拉脫。通常鋼邊邊緣沒有工藝孔,安裝澆筑混凝土?xí)r,利用工藝將止水帶和鋼邊 用細鐵絲纏繞固定,以保證澆搗密實,使鍍鋅鋼片和混凝土有效地牢固粘附
我公司生產的這種橡膠支座集支承、阻尼、水平位移、彈性復位功能于一體的隔震支座,是目前建筑物中應用*多的隔震元件。小到小型居民樓,大到機場航站樓均有采用,**科技部和建設部已將隔震支座的隔震技術列為重點推廣應用項目,并已逐漸成為橡膠工業中*種重要的產品。隔震橡膠支座有圓形和方形,以圓形為主,分為鉛芯橡膠支座(LRB)、天然橡膠支座(LNR)和高阻尼橡膠支座(HDR)三種類型。圓形支座的規格有¢200~¢1300mm。

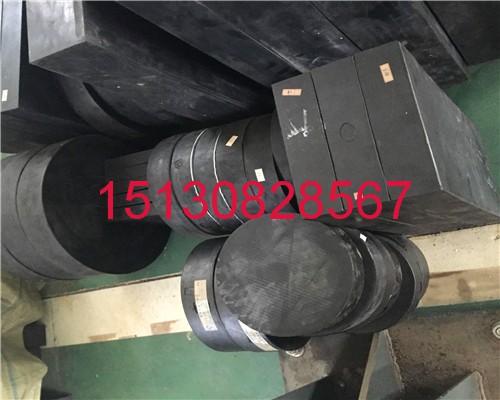

生產的GYZ為圓形板式橡膠支座,GJZ為矩形板式橡膠支座,la×lb(或d)——平面尺寸或直徑,RCK
—*大承壓力,S—形狀系數,t—支座總厚度,t0—單層鋼板厚度,t1—中間橡膠層厚度,△l1—不計制動力時*大位移量,△l2—計入制動力時*大位移量,te—橡膠層總厚度,tanθ—允許轉角正切值,RGK—抗滑*小承壓力
聚四氟乙烯板與不銹鋼板接觸(加硅脂)時,μf=0 . 06 ,當溫度低于-25 ℃ 時,μf值增大30 %,當不加硅脂時,μf應加倍。若有實測資料時,也可按實測資料采用。 3.4 橡膠支座剪切角α 正切值,當不計制動力時,tan α不大于0 .5 ,當計入制動力時,tan α不大于0 .7.3.5 橡膠支座的計算和驗算均應滿足JTG D62 *2004的要求。
gjzf4板式橡膠支座主要用于哪些中中型公路橋梁上?橡膠支座各件加工嚴格按圖樣要求進行。加工后的配合面及摩阻表面不允許有降低表面質量的印記。零件加工后在搬運、存放時必須防止其表面受到損傷、腐蝕及變形。圖樣中未注明公差尺寸的極限偏差應符合GB/T 1804中的C*要求。圖樣中未注明的形狀和位置公差、平面度應符合GB/T 1184中的K*規定,平行度應符合GB/Tl184中的有關規定。gjzf4板式橡膠支座防腐蝕,為提高支座使用壽命,支座鋼件應進行防腐蝕處理。按圖樣要求采用鍍鋅處理時,鋅膜*小厚度為25μm。鋼件表面進行噴涂防銹蝕時,按如下要求進行:待涂裝表面應進行表面處理,首先清除附著于鋼材表面的雜質,用稀釋劑或清洗劑除去油污及臟物,并對邊、角和焊縫進行打磨,如有腐蝕性鹽類,應用清水沖洗干凈并吹干其表面。用噴射或拋射除銹法將待涂裝表面的氧化皮、鐵銹及其他雜質清除干凈后,用真空吸塵器將鋼材表面再清除*次。處理后機加工表面應達到GB/T 8923中規定的Sa2.5*,處理后表面粗糙度要求為30μm~75μm。在橡膠支座表面處理后4h之內進行涂裝,以防處理表面生銹。
各道漆層均采用元氣噴涂法。底漆為環氧富鋅底漆,干膜平均厚度要求為80μm;中間層漆為環氧云鐵底漆,干膜平均厚度要求為100μm;面漆為中黃色脂肪族類可復涂聚氨脂面漆三道,干膜平均厚度為70μm~80μm。對邊、角、焊縫等部位,在噴涂前應先涂刷*道,然后再進行大面積噴涂,以保證該部位的漆膜厚度。橡膠支座施工中應經常使用濕膜測厚儀測定濕漆膜厚度,以控制干漆膜厚度并保證漆膜厚度均勻。漆膜厚度未達到要求處,必須補涂。GJZF4、GYZF4系列四氟滑板式支座凡待裝的零、部件,必須有質量檢驗部門的**標記。外購件和協作件須有證明其**的證件,方可進行裝配。凡已噴涂的零、部件,在油漆未干透前,不得進行裝配。零、部件裝配前,必須將鐵屑、毛刺、油污、泥沙等雜物清除干凈。其配合面及摩阻表面不允許有銹蝕、碰傷和影響使用性能的劃痕,相互配合的表面均應干凈。裝配橡膠板和聚四氟乙烯板時,不得用錘直接敲擊,若須敲擊時,中間應墊以軟墊或不易損傷
GJZF4、GYZF4系列四氟滑板式支座橡膠板和聚四氟乙烯板表面的墊塊。橡膠板下不應有空氣墊層。 中間鋼板嵌放聚四氟乙烯板前,應將中間鋼板凹槽擦凈后均勻涂抹*薄層環氧樹脂,以對聚四氟乙烯板進行粘貼。 安裝橡膠板前,盆腔內清除干凈后均勻涂抹*層5201-2硅脂進行潤滑?;顒又ё献搴偷着杞M裝前,應用丙酮或酒精將不銹鋼滑板和聚四氟乙烯板擦洗干凈,并在聚四氟乙烯板的儲脂槽內注滿5201-2硅脂。支座外露表面應平整、美觀、焊縫均勻,噴漆表面應光滑,不得有漏漆、流痕、皺褶等現象。組裝后支座高度偏差Δh要求為:承載力為0.8MN~5MN的支座,Δh不大于3mm;承載力大于5MN~20MN的支座,Δh不大于4mm;承載力大于20MN的支座,Δh不大于5mm。
