遇水膨脹止水條與遇水膨脹止水膠是否可以配合用,遇水膨脹止水條與遇水膨脹止水膠都是高效的防水材料,遇水膨脹止水膠均指緩膨型聚氨酯遇水膨脹止水膠，為非定型產品，采用專用注膠*擠出后粘貼在施工縫表面，固化成型后的斷面尺寸為（8~10）x（18~20）mm。

（1）施工縫表面必須堅實、相對平整，不得有蜂窩、起砂等部位，否則應予以清除。（2）止水膠任意*層混凝土的厚度不得小于50mm（3）止水膠擠出應連續、均勻、飽滿、無氣泡和孔洞。

（4）擠出成形后，固化期內應采取臨時保護措施，止水膠固化前不得澆筑混凝土（5）止水膠與施工縫基面應密貼，中間不得有空鼓、脫離等現象。（6）止水膠接頭部位采用對接法連接，對接影迷是，不得出現脫開部位。（7）在止水膠附近進行焊接作業時，應對止水膠進行覆蓋保護。

注漿管橡膠止水帶施工技術要求

注漿管均指全斷面注漿管，采用專用固定件固定在施工縫表面，并每隔5~6m兩端各引出*根注漿導管。

（1）安裝注漿管的施工縫表面應堅實、平整，不得有浮漿、油污、疏松、空洞、碎石團等，否則應予以清除。

（2）注漿導管橡膠止水帶與注漿管的連接應牢固、嚴密。導管的末端應臨時封堵嚴密。

（3）注漿管宜設置在結構中線位置，任意*側混凝土的厚度不得小于100mm。

（4）安裝注漿管的范圍的基層可不鑿毛，并保持平整，必要時采用止水帶進行局部找平，以確保注漿管任何部位均與施工縫表面密貼，應確保注漿管不得有懸空部位。注漿管的固定間距宜為200~300mm，固定應牢固、可靠。

（5）注漿管采用搭接法連接，搭接寬度宜為20~30mm，（即有效出漿長度）,搭接部位必須與基面固定牢固。（6）注漿管的轉彎半徑不得小于150mm，轉彎部位應平緩，不得出現折角。

（7）注漿導管埋入混凝土內的部分至少應有*處與結構鋼筋綁扎牢固；注漿管引出混凝土外部的長度不宜小于150mm；注漿導管引出端應設置在方便的，易于接近的位置。注漿導管任意部分均不得出現擠扁或直彎，以免影響漿液的流動，導管開孔端應進行臨時封堵，以免異物進入。a、應選用自流平水泥、超細水泥等無機注漿材料，也可選用環氧樹脂、聚氨酯、丙烯酸等化學灌漿材料。注漿應在結構施工完畢、停止降水后進行；所有預埋的注漿管均應進行注漿封堵。

b、注漿應從*低的注漿端開始，將材料向上擠壓；為保證注漿效果宜使注漿液低壓緩進。

c、注漿材料不再流入并且壓力計顯示沒有或者幾乎很少壓力損失，應維持該壓力至少2分鐘。

d、注漿材料、注漿壓力等根據現場具體情況確定，應對整個注漿過程進行檢查分析，確保注漿效果滿足防水要求。

e、需要重復注漿時，應確保使用經過核準的注漿材料；任何留在注漿通道內的注漿材料必須在其固化之前清除干凈。

（8）注漿管破損部位應割除，并在割除部位重新設置已經安裝好注漿導管的注漿管，并與兩端原有注漿管進行過渡搭接。（9）在注漿管附近綁扎或焊接鋼筋作業時，應采用臨時遮擋措施對注漿管進行保護。（10）注漿管的注漿施工符合下列規定：

（1）噴射混凝土基面有明水流時嚴禁鋪設止水帶。底板或仰拱止水帶鋪設完畢后應及時施做保護層，在止水帶上表面鋪設單位重量不小于400g/m2無紡布，然后澆筑70mm厚的C20細石混凝土。（2）手工焊接應由熟練工人操作，也可采用PVC焊條焊接。

（3）鋼筋的兩端應設置PVC套，避免鋼筋就位時刺破止水帶。綁扎和焊接鋼筋時應注意對止水帶進行有效的保護。特別是焊接鋼筋時，應在止水帶和鋼筋之間設置石棉橡膠遮擋板，避免火花燒穿止水帶。結構鋼筋安裝過程中，現場應由專人看守，發現破損部位應及時作好記好，待鋼筋安裝完畢后，再進行全面的補焊及驗收。

（4）仰拱止水帶鋪設完畢后，應注意作好保護工作，避免人為破壞止水帶。（5）振搗時的振搗棒嚴禁觸及止水帶。

（6）當破除預留止水帶部位的導洞時，應采用人工鑿除，盡量避免采用風鎬等機械破洞。預留止水帶*旦被破壞，會直接影響止水帶的后續搭接，無法保證止水帶的連續性。

（7）需要破除導洞臨時噴射混凝土支撐的部位（頂縱梁、底縱梁等部位），必須在預留止水帶兩側設置厚度不小于10mm的木板臨時保護層，避免破洞時對止水帶造成機械破壞。接縫止水帶施工技術要求接縫方式材料包括中埋式鋼邊止水帶、外貼式止水帶、遇水膨脹止水膠、預埋注漿管、膨潤土橡膠遇水膨脹止水條、嵌縫用密封膠、水泥基滲透結晶材料等。

鋼邊橡膠止水帶施工技術要求

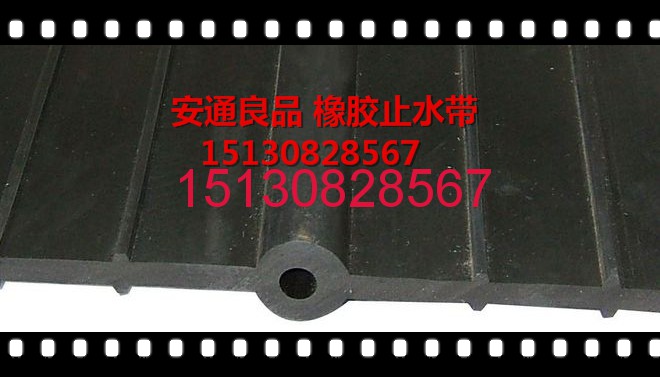

鋼邊橡膠止水帶包括施工縫和變形縫用兩種止水帶，其中變形縫用鋼邊橡膠止水帶必須為中孔型，施工縫用止水帶為平蹼型。止水帶寬度均為35cm，橡膠厚度10cm，鋼板為鍍鋅鋼板，厚度1mm。

（1）止水帶采用鐵絲固定在結構鋼筋上，固定間距40cm。要求固定牢固可靠，避免澆筑和振搗混凝土?xí)r固定點脫落導致止水帶倒伏、扭曲影響止水效果。

（2）水平設置的止水帶均采用盆式安裝，盆式開孔向上，保證澆搗混凝土?xí)r止水帶下部的氣泡順利排出。（3）止水帶的現場接頭不得設置在距結構轉角兩側各50cm范圍內，現場接頭應盡可能少，現場接頭應采用熱硫化對接。
（4）止水帶任意*側混凝土的厚度均不得小于15cm，止水帶的縱向**線應與接縫對齊，兩者距離誤差不得大于1cm。止水帶與接縫表面應垂直，誤差不得大于15o。

（5）澆筑和振搗止水帶部位的混凝土?xí)r，應注意邊澆筑和振搗邊用手將止水帶扶正。（6）止水帶部位的模板應安裝定位準確、牢固，避免跑模、漲模等影響止水帶定位的準確性。

（7）止水帶部位的混凝土必須振搗充分，保證止水帶與混凝土咬合密實，振搗時嚴禁振搗棒觸及止水帶。

外貼式止水帶施工技術要求

（1）外貼式橡膠止水帶安裝在膨潤土防水毯表面時，可直接采用水泥釘和鐵片墊固定止水帶，固定點距止水帶邊緣不大于20mm位置，固定應牢固、定位準確，避免澆筑混凝土止水帶位移或脫落。

（2）止水帶設置在其他止水帶表面時，可采用膠粘法等固定，不得采用水泥釘穿過止水帶固定。（3）止水帶兼作為分區止水帶時，應與止水帶密貼設置(見分區系統施工技術要求)，其他非分區部位可固定在止水帶表面或止水帶的保護層表面。

（4）外貼式橡膠止水帶盡量整環設置，如出現現場接頭時，應盡量采取現場熱硫化對接；當無條件時可采用未硫化的丁基橡膠膩?zhàn)悠迟N搭接，搭接寬度不得小于50mm，搭接部位的齒條間應采用未硫化丁基橡膠膩?zhàn)悠蚨』鹉z防水密封膠粘帶進行加強密封。接頭兩側止水帶的縱向軸線需對齊。PVC止水帶的接頭要求見分區系統防水施工技術要求。

（5）止水帶的縱向**線要與接縫對齊，誤差不得大于10mm。（6）止水帶安裝完畢后，不得出現翹邊、過大的空鼓等部位，以免灌注混凝土?xí)r止水帶出現過大的扭曲、移位。（7）轉角部位的止水帶齒條容易出現倒伏，應采用轉角預制件或采取其他防止水條倒伏的措施。（8）止水帶表面嚴禁施做混凝土保護層，應確保止水帶齒條與結構現澆混凝土咬合密實；澆筑混凝土?xí)r，平面設置的止水帶表面不得有泥污、堆積雜物等，否則必須清理干凈。以免影響止水帶與現澆混凝土咬合的密實性。

采用PVC止水帶的礦山法結構，均要求設置分區系統，分區系統均設置在變形縫部位。

（1）分區系統包括與止水帶同材質的PVC止水帶，止水帶寬度不小于30cm。（具體構造見圖）

（2）采用外貼式止水帶專用焊接機將PVC止水帶兩端熱熔焊接在止水帶表面，每道焊縫寬度不得小于30mm，并采用PVC焊條對焊縫進行補強焊接。要求焊接部位牢固、密實、不透水。

（3）進入現場焊接止水帶前，應取0.5~1.0m長度的止水帶進行班前試焊，焊接完畢后將兩端熱熔密封，然后進行充氣檢測，充氣壓力0.15Mpa，并維持該壓力不小于15分鐘，否則應對焊接設備進行檢測，并調整焊接工藝，達到要求后才能夠進入現場焊接。

（4）止水帶的接頭采用現場對接焊接，要求對接牢固、嚴密、可靠、對接焊接后，接頭部位采用厚度為2.0mm的丁基橡膠密封膠粘帶進行密封加強處理，密封膠粘帶應牢固粘貼在接縫四周的20cm范圍內，要求粘貼緊密、牢固、不透水。注漿系統的施工技術要所有礦山法結構全包止水帶表面均設置注漿系統。**設防要求時，注漿系統的設置間距宜為3~4m。注漿系統包括注漿底座和注漿導管，注漿底座應應與止水帶熱熔焊接。注漿導管應采用PVC螺紋管，并應具有足夠的抗壓強度，確保埋入筑混凝土內的部分不被壓扁。

（1）注漿底座邊緣采用四點焊接在止水帶表面，四點應對稱設置，每個焊接點宜為10x10mm。焊接應牢固，避免澆搗混凝土?xí)r底座脫離止水帶。但不得將底座邊緣全部熱熔滿焊在止水帶表面，以免后期漿液無法注入。

（2）注漿系統應盡量靠近變形縫、施工縫和穿墻管等易出現滲漏水的位置設置，*般距這些特殊部位的間距50cm左右設置為宜。變形縫兩側的注漿系統環向間距宜適當加密至2m左右。

（3）注漿導管與注漿底座連接應牢固、密閉，必要時應采用鐵絲將導管與底座間連接部位綁扎牢固，避免底座與導管脫離。

（4）導管可以在結構內穿行*段距離后集中在兩側墻引出，引出部位可以預埋木盒，將集中引出的導管設置在木盒內，（每個木盒設置6個導管）。此時埋入混凝土內的部分應設置在內、外排鋼筋之間，并且每隔40~50cm固定在鋼筋上。開孔端應牢固地固定在鋼筋上，避免澆搗混凝土?xí)r注漿管被拉入混凝土內。

（5）注漿導管也可以與底座連接點垂直穿過內、外排鋼筋引出，此時需要將注漿導管牢固的固定在內、外鋼筋上。（6）導管開孔端可直接引出結構表面，也可以根據混凝土保護層的厚度，將開孔端用封口蓋堵住并用封口膠帶嚴密封口后埋入混凝土內（或單獨用封口PVC膠帶封口），模板拆除后將開孔端表面封口膠帶盒混凝土破除即可露出注漿導管。此時應采取措施避免導管開孔段位移。

（7）二襯頂拱設置的背后回填注漿系統不能代替止水帶注漿系統。（8）二襯完工后，如果出現滲漏水，應利用注漿系統對止水帶和二襯之間進行注漿。注漿液應采用水灰比為1：2~左右的水泥漿，同時應添加8~10%的膨脹劑。注漿壓力根據滲漏水情況、結構厚度、埋深等因素確定，*般可控制在0.3~0.5Mpa。

（1）我們做為*內專業的工程橡膠生產企業，要求用戶在進行鋪設止水帶前應先鋪設緩沖層，用水泥釘（或膨脹螺栓）、鐵墊片和止水帶相配套的塑料圓墊片將緩沖層固定在基面上，固定時釘頭不得凸出墊片平面。固定點之間呈正梅花形布設，側墻上的固定間距為80~100cm；頂拱上的固定間距為50~80cm；仰拱上的止水帶固定間距為1~1.5m；仰拱與側墻連接部位的固定間距應適當加密至50cm左右。所有塑料墊片均應選擇基層凹坑部位固定，避免固定止水帶時局部過緊。

（2）緩沖層采用搭接法連接，搭接寬度為5cm，搭接縫可采用點粘法進行焊接或塑料片固定，緩沖層鋪設時應與基面密貼，不得拉得過緊或出現過大的褶皺，以免影響止水帶的鋪設。

對于鋪設塑料PVC橡膠止水帶的方法及步驟

（1）鋪設止水帶時，止水帶的鋪設方向應盡可能的少的出現手工焊縫為主，并不得出現十字焊縫（即不得出現四層材料搭接部位），頂、底縱梁以及仰拱止水帶、底板止水帶宜采用沿縱向鋪設的方法，具體鋪設方向應根據結構形式確定。

（2）止水帶采用熱風焊*手工焊接在塑料圓墊片上，焊接應牢固可靠，避免澆筑和振搗混凝土?xí)r止水帶脫落。焊接時嚴禁焊穿止水帶。

（3）止水帶固定時應注意不得拉得過緊或出現大的鼓包，鋪設好的止水帶應與基面凹凸起伏*致，保持自然、平整、伏貼，以免影響二襯灌注混凝土的尺寸或使止水帶脫離圓墊片。

（4）止水帶之間接縫采用雙焊縫進行熱熔焊接，搭接寬度為10cm。焊接完成后采用檢漏器進行充氣檢測，充氣壓力位0.25Mpa，保持該壓力不少于15分鐘，允許壓力下降20%。如壓力持續下降，應查出漏氣部位并對漏氣部位進行全面的手工補焊。

（5）止水帶鋪設完畢后應對其表面進行全面的檢查，發現破損部位及時進行補焊，補丁應剪成圓角，不得有三角形或四邊形等尖角存在，補丁邊緣距破損距離不得小于7cm。補丁應滿焊，不得有翹邊空鼓部位，以確保單焊縫的不透水性。

（6）對止水帶進行驗收**后，才能進行下道工序的施工。（7）所有止水帶甩槎均應超過預留搭接鋼筋*少40cm，也可將甩槎卷起后固定，并注意后期的保護。甩槎過短會導致后期接槎無法操作。

鋪設止水帶的基面應無明水流基層處理鋪設止水帶的基面應無明水流，否則應進行行初支背后的注漿或表面剛性封堵處理，待表面上無明水流后才能進行下道工序。鋪設止水帶的基面應平整，鋪設止水帶前應對基面進行找平處理，處理方法可采用噴射混凝土或1：2.5水泥砂漿抹面的方法，*般宜采用水泥砂漿抹面的處理方法。處理后的基面應滿足如下條件：D/L≤1/10，其中D：相臨兩凸面間凹進去的*大深度；L：相臨兩凸面間的*短距離?；嫔喜坏糜屑怃J的毛刺部位，特別是噴射混凝土表面經常出現較大的尖銳的石子等硬物，應鑿除干凈或用1：2.5的水泥砂漿覆蓋處理，避免澆筑混凝土?xí)r刺破止水帶?；嫔喜坏糜需F管、鋼筋、鐵絲等凸出物存在，否則應從根部割除，并在割除部位用水泥砂漿覆蓋處理。變形縫兩側各50cm范圍內的基面應全部采用1：2.5防水水泥砂漿找平。當仰拱初襯表面水量較大時，為避免積水將鋪設完成的止水帶浮起，宜在仰拱初襯表面設置臨時排水溝。

雨雪天氣以及五*風以上的天氣不得進行止水帶施工。橡膠止水帶不得有露底、開裂、孔洞等缺陷以及脫皮、鼓泡、露胎體和皺皮現象。涂膜止水帶與基層之間牢固粘貼，不得有空鼓、砂眼、脫層等現象。成膜厚度不得小于設計要求。涂膜收口部位應與基層牢固粘貼，不得出現翹邊、空鼓部位，必要時在收口部位采用止水帶覆蓋。剛性保護層完工前任何人不得進入施工現場，以免破壞止水帶；涂層的預留搭接部位應由專人看護。應根據施工環境溫度的變化（夏季高溫環境或冬期低溫環境）對防水涂料的配方進行調整，以適應不同溫度下的成膜速度和質量。頂板覆土要求：填土宜采用粘性土，填土中不得含石塊、碎石、灰渣及有機物。回填施工應遵循對稱的原則，并分層夯實。人工夯實每層厚度不得大于250mm，機械夯實每層厚度不得大于300mm，回填厚度超過500mm后方可使用機械回填夯實。

暗挖結構橡膠止水帶防水施工方法暗挖結構主要采用橡膠止水帶進行防水，塑料止水帶采用無釘孔鋪設雙焊縫施工工藝施工，其中**設防要求是，采用2.0mm厚的ECB止水帶，緩沖層和底板（仰拱）柔性保護層均采用400g/m2的短纖無紡布。與止水帶配套使用的材料包括塑料外貼式止水帶、注漿系統、塑料圓墊片（暗釘圈）、鐵墊片、水泥釘?shù)取?/p>

鋪設止水帶的基面應無明水流基層處理鋪設止水帶的基面應無明水流，否則應進行行初支背后的注漿或表面剛性封堵處理，待表面上無明水流后才能進行下道工序。鋪設止水帶的基面應平整，鋪設止水帶前應對基面進行找平處理，處理方法可采用噴射混凝土或1：2.5水泥砂漿抹面的方法，*般宜采用水泥砂漿抹面的處理方法。處理后的基面應滿足如下條件：D/L≤1/10，其中D：相臨兩凸面間凹進去的*大深度；L：相臨兩凸面間的*短距離。基面上不得有尖銳的毛刺部位，特別是噴射混凝土表面經常出現較大的尖銳的石子等硬物，應鑿除干凈或用1：2.5的水泥砂漿覆蓋處理，避免澆筑混凝土?xí)r刺破止水帶。基面上不得有鐵管、鋼筋、鐵絲等凸出物存在，否則應從根部割除，并在割除部位用水泥砂漿覆蓋處理。變形縫兩側各50cm范圍內的基面應全部采用1：2.5防水水泥砂漿找平。當仰拱初襯表面水量較大時，為避免積水將鋪設完成的止水帶浮起，宜在仰拱初襯表面設置臨時排水溝。

雨雪天氣以及五*風以上的天氣不得進行止水帶施工。橡膠止水帶不得有露底、開裂、孔洞等缺陷以及脫皮、鼓泡、露胎體和皺皮現象。涂膜止水帶與基層之間牢固粘貼，不得有空鼓、砂眼、脫層等現象。成膜厚度不得小于設計要求。涂膜收口部位應與基層牢固粘貼，不得出現翹邊、空鼓部位，必要時在收口部位采用止水帶覆蓋。剛性保護層完工前任何人不得進入施工現場，以免破壞止水帶；涂層的預留搭接部位應由專人看護。應根據施工環境溫度的變化（夏季高溫環境或冬期低溫環境）對防水涂料的配方進行調整，以適應不同溫度下的成膜速度和質量。頂板覆土要求：填土宜采用粘性土，填土中不得含石塊、碎石、灰渣及有機物?；靥钍┕?yīng)遵循對稱的原則，并分層夯實。人工夯實每層厚度不得大于250mm，機械夯實每層厚度不得大于300mm，回填厚度超過500mm后方可使用機械回填夯實。

暗挖結構橡膠止水帶防水施工方法暗挖結構主要采用橡膠止水帶進行防水，塑料止水帶采用無釘孔鋪設雙焊縫施工工藝施工，其中**設防要求是，采用2.0mm厚的ECB止水帶，緩沖層和底板（仰拱）柔性保護層均采用400g/m2的短纖無紡布。與止水帶配套使用的材料包括塑料外貼式止水帶、注漿系統、塑料圓墊片（暗釘圈）、鐵墊片、水泥釘?shù)取?/p>

對于明挖結構底板、側墻止水帶采用橡膠止水帶，采用雙層鋪設，第*層采用止水帶ⅡPY PE4類材料，第二層采用止水帶ⅡPY S4類材料?；嫣幚?/p>

（1）混凝土墊層和圍護樁表面不得有明水，否則應進行堵漏（注漿或表面封堵）處理，待基層表面無明水時，再施做找平層。

（2）找平層采用1：2.5的水泥砂漿或止水帶，后厚度不小于2cm。（3）找平層表面應平整，其平整度用2m靠尺進行檢查，直尺與基層的間隙不超過5mm，且只允許平緩變化。

（4）找平層表面應堅實、基本干燥，不得有明水，允許出現局部潮濕部位，不得有酥松、掉灰、空鼓、裂縫、剝落和污物等部位存在。

（5）在陰角部位均采用1：2.5的水泥砂漿做成50x50mm的鈍角或R≥50mm的圓角，陽角部位均應做成不小于20x20mm的鈍角或R≥20mm的圓角。

橡膠止水帶的止水帶鋪設順序及方法

（1）首先在達到設計要求的陰、陽角部位鋪設橡膠止水帶加強層。加強層材料采用單層止水帶ⅡPY PE類材料，寬度為50cm，厚度同作為止水帶的單層卷材厚度。轉角兩側各25cm，加強層卷材采用點粘或條粘法固定在基面上。（2）當有管、件等穿過止水帶時，應先鋪設次部位的加強層卷材，加強層卷材采用滿粘法固定在基面上，大面止水帶也滿粘固定在加強層表面。

（3）平面止水帶均可采用空鋪法鋪設在基層表面，止水帶幅面間的搭接寬度為10cm，采用熱熔滿粘焊接。第*層止水帶與陰、陽角部位的加強層熱熔滿粘。（4）第二層止水帶采用滿粘法與第*層熱熔焊接，要求砂面面向施工人員，第二層卷材搭接寬度10cm，熱熔滿粘。第*層止水帶搭接縫與第二層止水帶搭接縫之間應錯開1/3~1/2幅寬。底板止水帶鋪設完畢后立即澆筑5cm厚的C20細石混凝土保護層。

（5）立面的第*層止水帶采用點粘或條粘發固定，第二層可注漿式止水帶與第*層止水帶熱熔滿粘粘貼，搭接做大同平面止水帶。要求止水帶甩槎長度均應超過預留鋼筋端部至少20cm。必要時應將甩槎卷起后吊掛并采取措施進行有效的保護。

（6）平面止水帶的甩槎（超出鋼筋的部分）應采取臨時措施進行保護（模板、磚、沙袋等硬質材料覆蓋），避免后續施工過程中受到破壞。（7）側墻止水帶應連續鋪設至頂板上表面以上40cm的高度。

（8）施工縫和變形縫部位均應鋪設防水加強層。施工縫止水帶采用單層止水帶ⅡPY S4類材料，加強層寬度為50cm，砂面應面向施工人員，加強層應與止水帶滿粘粘結；變形縫頂板部位加強層采用厚1.5mm、寬1.0m的**丁基橡膠雙面冷自粘橡膠止水帶，其中騎縫兩側各20cm，（共40cm）范圍內的隔離膜保留作為隔離層，外側各30cm范圍隔離膜撕掉與主體結構基面必須滿粘，不得有空鼓及折皺，卷材加強層上表面隔離膜撕掉后涂刷防水涂膜加強層。加強層厚1mm，涂刷完防水涂膜加強層后，立即在加強層涂膜表面粘貼增強層，*后涂刷大面止水帶。側墻及底板均采用厚1.5mm，寬1.0m的合成高分子預鋪式冷自粘橡膠止水帶之間，組成“復合防水加強層”。

（9）立面止水帶分段鋪設完畢后，除需要進行后續搭接的止水帶外，均需要及時施做保護層，保護層采用1：2.5的水泥砂漿，厚度不小于15mm。（10）預留孔洞（車站與出入口通道、車站與通風道、車站與區間接口）四周的止水帶均需要采用厚度不小于10mm的復合板進行保護。

鋼筋混凝土止水帶同*配合比每年生產5環應制作抗壓強度試件*組，每10環制作抗?jié)B試件*組；止水帶每生產兩環應抽查*塊做檢漏測試，檢驗方法按設計抗?jié)B壓力保持時間不小于2h，滲水深度不超過止水帶厚度的1/5為**。若檢驗止水帶中有25％不**時，應按當天生產止水帶逐塊檢漏。本條文規定是針對其施工特點，為保證止水帶制作質量和有利于對止水帶混凝土抗壓強度和抗?jié)B壓力的檢驗而制定的。

對止水帶生產進行檢漏測試，是直接對加工制作成的襯砌混凝土進行抗?jié)B性檢測。止水帶生產正常后，則對每生產兩環抽查*塊檢漏，栓漏應按設計抗?jié)B壓力恒壓2h，滲水深度不得超過止水帶厚度的1/5。鋼筋混凝土止水帶拼裝應符合下列規定：止水帶驗收**后方可運運載工地，拼裝前應編號并進行止水帶防水處理；止水帶拼裝順序應先就位底部止水帶，然后自下而上左右交叉安裝，每環相鄰止水帶應均布擺勻并控制環面平整度和封口尺寸，*后插入封頂止水帶成環；止水帶拼裝后螺栓應擰緊，環向及縱向螺栓應全部穿進。止水帶拼裝順序有先封頂或先封底兩種，但目前絕大多數都采用底部為第*塊、*后封頂?shù)男问剑渌麨樽笥医徊孢M(jìn)行，*后封頂成環。先拼裝落底的第*塊容易定位，同時對以后各塊止水帶拼裝也創造工作條件。鋼筋混凝土止水帶接縫止水帶防水應符合下列規定：

止水帶至少應設置*道止水帶墊溝槽，粘貼止水帶墊前應將槽內清理干凈；止水帶墊應粘貼牢固，平整、嚴密，位置正確，不得有起鼓、超長和缺口現象；止水帶拼裝前應逐塊對粘貼的止水帶墊進行檢查，拼裝時不得損壞止水帶墊。有嵌縫止水帶防水要求的，應在隧道基本穩定后進行；止水帶拼裝接縫連接螺栓孔之間應按設計加設螺孔止水帶圈。必要時，螺栓孔與螺栓間應采取封堵措施。鋼筋混凝土止水帶接縫止水帶防水，主要是依靠嵌填止水帶防水止水帶墊，所以對止水帶墊的設置和粘貼提出了具體要求。同時，止水帶拼裝前應逐塊對粘貼的止水帶墊進行檢查，在止水帶吊運和拼裝過程中要采取措施防止損壞止水帶墊。止水帶接縫處止水帶防水除粘貼止水帶墊外，還應進行嵌縫止水帶防水處理。為防止嵌縫后產生錯裂現象，要求嵌縫應在隧道結構基本穩定后進行。止水帶*般為肋形結構，其端部肋腔內設有止水帶螺栓連接孔，為止水帶防水需要應按設計加設螺孔止水帶圈。同時，螺栓孔與螺栓間還需充填止水帶防水材料，滲水通路，以達到止水帶防水的目的。盾構法隧道的施工質量檢驗數量，應按每連續20環抽查1處，每處為*環，且不得少于3處。 盾構法隧道施工質量的檢驗數量，應按每連續20環抽查1處，每處為*環，但不少于3處。

地下連續墻墻體表面平整度的允許偏差：時支護墻體為50mm，單*或復合墻體為30mm。本條文參考*標《地下鐵道工程施工及驗收規范》GB50299—1999第4.9.2條的有關規定。本切適用于混凝土初期支護與二次襯砌中間設置止水帶防水層和緩沖排水層的隧道工程復合式襯砌。復合式襯砌近年來發展較快，在鐵路隧道、地下鐵道工程中已大量使用。由于在初期支護和內襯中間設置*道塑料止水帶防水板，可以大大減少內襯混凝土干縮時的約束，使內襯混凝土的裂縫變小，提高了結構主體止水帶防水的能力。鋪設塑料止水帶防水板之前，*般還應鋪設緩沖層，*是考慮基層表面有不平整現象；二是避免基層表面有堅硬物體刺破止水帶防水層；三是有的緩沖層（如土工布）有滲排水性能，能起到排水的作用。初期支護的線流漏水或大面積滲水，應在止水帶防水層和緩沖排水層鋪設之前進行封堵或引排。地下工程止水帶防水的設計應遵循“以排為主，防、排、截、堵相結合”的綜合治理原則，達到排水通暢、止水帶防水可靠、經濟合理、不留后患的目的。當初期支護出現線流漏水或大面積滲水時，應首先進行封堵或引排，然后進行止水帶防水層或排水層的施工。止水帶防水層和緩沖排水層鋪設與內襯混凝土的施工距離均不應小于5m。參見本規范第4.5.2條的條文說明。二次襯砌采用止水帶防水混凝土澆筑時，應符合下列規定：混凝土泵送時，入泵坍落度：墻體為100—150mm，拱部宜為160—210mm；振搗不得直接觸及止水帶防水層；混凝土澆筑至墻拱交界處，應間隙1—1.5h后方可繼續澆筑；混凝土強度達到2.5Mpa后方可拆模。
