1、對于檢查伸縮裝置質量前，先要了解伸縮縫是否扭曲小于1.5°時應較正；兩型鋼縫隙應符合設計要求,并保持全長寬度*致,否則,應逐*解除鎖定扳,調整縫寬,固定鎖定扳,使其全部達到設計要求。
2、用泡沫板填充橋梁預留縫,防止現澆硅及其它雜物進入伸縮縫中。根據施工氣候溫度,調整好伸縮量。安裝伸縮裝置高度必須低于路面2mm
3、把伸縮縫的*側穩固。將預埋鋼筋與穩固鋼筋每1米范圍內焊接-L處,并使焊縫長度達5cm以上。另*側穩固。此項工作盡可能接近設計安裝溫度時進行.焊接頻率與焊縫長度同上,但此項工作應在同*時間段完成,于焊接工作結束后立即解除鎖定裝置,以免使之處于工作狀態的毛勒縫產生過大變形,而難以調整。
復核伸贊裝置的平整度、高度是否符合要求,檢查鋼筋焊接有無遺漏點。用水沖洗整個伸縮體安裝槽,槽內不得有任何雜物。按配合比拌合險,拌合要均勻,并要求拌合的險符合工作度或塌落度的技術要求。澆注險要振搗密實,防止產生氣孔.當安裝槽的深度超過30伽cImI丑1時,應以30阮Cnm1為*層澆注,并注意充分振搗，防止險凝固后因干縮變量大而千萬險表面平整度下降?？刂茲沧㈦U的平整度，高度低于路面2mm。 砼拌和盡量在路外拌和，罐車運輸,盡量減少對路面產生污染。
砼澆筑后用麻袋片或草袋覆蓋,澆水養護。養護期間禁止*切車輛通行。養護期要在七天以上,每天至少灑水2次。正因?yàn)榈缆窐蛄荷炜s縫裝置質量對于橋梁整體結構會產生較大的影響，因此，在道路橋梁伸縮縫裝置施工過程中必須加強管理，保證道路橋梁伸縮縫裝置的質量。
1. 在材料選擇上要合理選擇道路橋梁伸縮縫裝置。剛度和質量是道路橋梁伸縮縫裝置選擇首要考慮的因素。此外，還應考慮以下幾種因素：能夠滿足上部結構梁與梁之間和梁與臺之間的位移；能夠保證車輛行駛平穩、舒暢；能夠防止雨水和垃圾滲入；能夠抵抗機械磨損和碰撞，經久耐用。
2. 加強道路橋梁伸縮縫裝置施工過程控制。在橋梁施工中，應注意與伸縮縫安裝有關的預埋、預留，做到安裝準確，焊接牢固；安裝*好選擇在氣溫偏低時進行；安裝前要徹底清理橋端縫隙中的雜物，槽口清理尺寸要夠，沖洗要干凈。要注意焊接順序，焊接長度應滿足規范要求；應采用快凝高強膨脹混凝土，可以抵消錨固混凝土形成強度過程中產生的收縮裂縫，提高混凝土抗振抗?jié)B的密實度；混凝土澆筑應連續進行，小功率振搗密實，混凝土澆筑后覆蓋灑水養護7天達到強度后再開放交通。

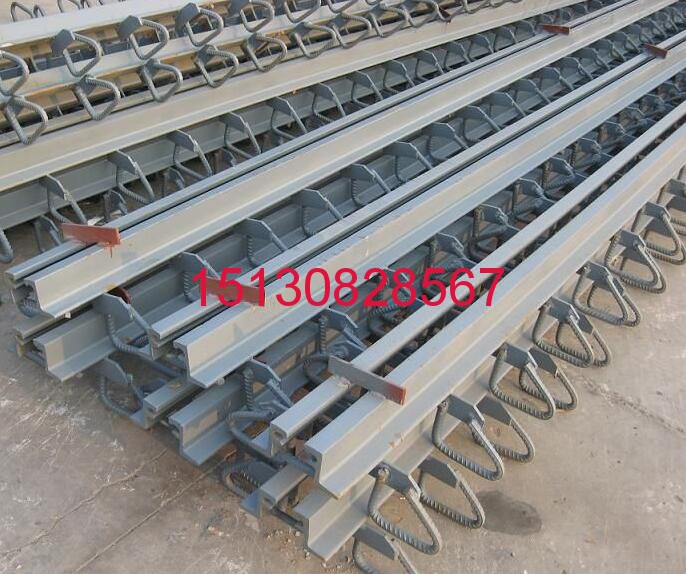

C60,C80型橋梁伸縮縫是采用熱軋整體成型的異型鋼材設計,適用于伸縮量80mm以下的的橋梁使用。這種伸縮裝置也叫做淺埋式伸縮縫,不論在大中橋和小橋上都是橋梁構造上不可缺少的部分，它在橋梁結構中，要適應梁的溫度變化，混凝土的漸變及收縮引起的收縮量，梁端的旋轉、梁的撓度等因素引起的接縫變化，它直接承受車輪的反復荷載，它是橋梁*薄弱的環節，因此是*易于損壞的分，所以對C60,C80型橋梁伸縮縫的施工工藝要嚴格控制。
在進行C60,C80型橋梁伸縮縫施工前準備：施工前要按照設計核對預留槽尺寸，并將預留槽內清掃干凈。首先要對需切割的橋面分彈白色油漆線，以保證開槽縫的整齊、順直，對于橋面系統伸縮位置兩側路面變形分，要適當加寬切除寬度，以保證混凝土與瀝青混凝土接頭分平整，另外，在切割時注意對路面的保護，做到不污染、不破壞為止。預埋錨固筋若不符合設計要求，必須首先處理，滿足設計要求后方可安裝伸縮縫。在安裝C60,C80型橋梁伸縮縫前應根據實際溫度按照圖紙設計中的計算公式調整組裝定位值，用專用卡具將其固定。在對槽內混凝土及砂袋清理時，注意保護預留槽內鋼筋，以防造成缺少鋼筋現象
1、安裝時C60,C80型橋梁伸縮縫施工前準備：**線與橋梁**線應重合，并使其頂面標高與設計標高相吻合，并使橫坡、縱坡與橋面橫坡、縱坡相符。
2、正確就位后，然后穿放橫向聯接水平鋼筋，*好將伸縮縫上的錨固鋼筋與預埋鋼筋在兩側同時焊牢，如有困難，先將*側焊牢，待達到已確定的安裝氣溫后再將另*側錨固筋全焊牢，并放松卡具，使其伸縮自由。
3、完成上述工序后，在預留槽口內澆筑混凝土，澆筑混凝土?xí)r應采取必要的措施，振搗密實。澆筑時不允許混凝土濺、填在密封橡膠帶縫中及表面上，如果發生此現象應立即清除。澆筑完畢后進行養護。
4、C60,C80型橋梁伸縮縫施工前準備：兩側混凝土強度滿足設計要求后，方可開放交通。施工方進行對于橋梁伸縮縫應注意：伸縮縫中所用的異型鋼外觀應光潔、平整，不允許變形扭曲。產品必須在工廠進行組裝。組裝鋼構件應進行有效的防護處理。吊裝位置應用明顯,由于橋面混凝土的熱脹性，若路面整體連續澆筑，夏天溫度高，將使路面膨脹變形，路面伸縮縫就是為了解決這個問題，將路面分塊澆筑，分塊混凝土之間留*道縫，縫間填塞型鋼錨固或橡膠材料，使路面混凝土在高溫下允許發生*定量伸張而不會脹壞。
按圖紙?zhí)峁┑牟蹖挿啪€,要使槽的兩條邊線與伸縮縫的**張平行并對中。槽的切割要順直。切縫過程中應保證路面邊口完整,元掉齒現象。切割深度要小于圖紙澆注險的尺寸,注意不要傷害橋梁的主筋及預埋伸縮縫錨固筋。清縫要徹底,不留任何雜物及松動的砼應特別注意清除預留縫的雜物,以保證橋梁的正常伸縮。清縫時發現槽的**與預留縫未對中,應特別注意來車方向的糟寬不得小于二分之*,以保證險體不小于原設計標準和強度。清縫廢料存放及處理:清縫前在堆放充物*側〈*好是來車方向)先鋪好施工布,將切下的塊狀廢瀝青混合料放在施工布上,把其它鑿除的碎險、砂、石等,裝入紡織袋內立于伸縮裝置安裝槽的*側〈起障礙和標志作用,防止車輛沖入槽內,并不要防礙伸縮裝置就位〉,至澆注險時清除,嚴禁造成路面污染。按圖紙尺寸開縫后,如發現兩側還有夾土層,應徹底清除土層.整理、補缺預埋鋼筋。對倒伏的鋼筋要進行整理,對數理不足的預埋筋,應補全.
對于橋梁伸裝置病害產生后重新安裝調整方法,對于橋梁伸縮縫病害是指隨著交通量的增加和汽車載重量的增大，由于橋面設置在梁端構造薄弱部位，直接承受車輪荷載的反復沖擊作用，而且長期暴露在大自然中，所處環境比較惡劣，因材料的磨損和疲勞，以及混凝土面板或梁的結合強度不夠，是橋梁結構*易產生病害，遭到破壞而又較難修復的部位。
對于伸縮縫設計時梁端部未能慎重考慮，在反復荷載作用下，梁端破損引起伸縮裝置失靈。有些橋梁結構，橋面板端部剛度不足，當橋面板受到汽車荷載作用時，因翼板較薄，橫向聯系較弱，導致橋面板反復變形過大；伸縮量計算不準確，沒有考慮到伸縮裝置安裝時的實際溫度對伸縮裝置的影響，伸縮裝置本身無法或很難調整初始位移量，選型不當，采用過小的伸縮間距，導致伸縮裝置破損；*些設計是將伸縮裝置的錨固件置于橋面鋪裝層中，與主梁（板）連接的部分很少，而且力的分布不容易傳遞，微小的變形可能演變成大的位移，*終導致砼粘結力的失效；使用粘結或橡膠材料等制造的新型伸縮裝置，材料和結構選擇不當，防水、排水設施不完善，造成錨固件受腐蝕，梁端和支座侵蝕嚴重；設計上未嚴格規定伸縮裝置兩側的后澆砼和鋪裝層材料的選擇、配合比、密實度和強度，產生不同程度的破壞，致使伸縮裝置營運質量下降。
對橋梁伸縮縫施工工藝重視不夠，未能嚴格掌握施工工藝和標準，并按安裝程序及有關操作要求施工，致使伸縮裝置不能正常工作；伸縮裝置兩側水泥砼和瀝青砼鋪裝層結合不好，碾壓不密實，容易產生開裂、脫落。加上剛?cè)嵯嘟?，容易產生臺階，*終引起伸縮裝置的破壞；后澆砼（或其他填充料）澆注不密實，時常出現蜂窩、空洞等，達不到設計的強度要求，難以承受車輛荷載的強烈沖擊。有時提前開放交通，致使過渡段的錨固混凝土產生早期損傷，從而導致伸縮縫營運環境下降；
原有橋梁鋪裝層逐漸老化，得不到及時經常的維修，因此破壞不斷擴展；落入伸縮裝置的砂土、雜物未能及時認真地清掃，使原設計的伸縮量不能保證；車輛荷載增大，交通量增加，車輛的沖擊作用也隨之明顯變大。橋梁超載情況不能得到有效控制，超載車輛自行 上橋，對橋梁伸縮裝置的有效使用和耐久性帶來嚴重威脅；
1. 橋梁伸縮裝置當施工單位運輸?shù)厥┕さ攸c(diǎn)后，*旦發生碰撞變形，很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通過。
2.如果現場出現伸縮縫裝置的伸縮量不易調整，所以對成品檢查*定要認真、仔細。不**不可運至現場。
3.要與設計圖和現場核對位置、尺寸無誤后，再將伸縮縫裝置在安裝前穩放入預留槽。
4.要將橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo(hù)帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。
5.在安裝完后要將保護帶混凝土澆筑后，前7-8日*定要及時灑水養護，以利強度增長和防止裂縫出現。
模數式橋梁伸縮縫的安裝方法及的前期準備工作？對于橋梁伸縮縫施工工藝,如同是不同的安裝質量,使用效果和耐久性會有明顯差別,所以橋梁伸縮縫裝置施工安裝質量是保證伸縮縫裝置使用效果好壞的*后*個關鍵環節。在每年的四季氣溫變化的影響下,橋梁梁體長度會發生變化,從而使梁端發生位移,為適應這種位移并保持行車平順,就必須設置伸縮縫裝置。由此可見,橋梁伸縮縫裝置的作用,在于調節由車輛荷載環境特征和橋梁建筑材料的物理性能所引起的上部結構之間的位移,并保證上部結構之間的聯接。橋梁伸縮縫裝置是橋梁構造的*部分,如果設計不當、安裝質量低劣、缺乏科學的和不及時的養護,大部分橋梁會在橋梁伸縮縫處形成臺階,直接影響到橋梁的服務質量。
1、伸縮縫裝置所使用鋼筋、橡膠應符合TRANBBS設計文件和TRANBBS技術規范的要求。砼：伸縮縫的澆注均采用C50水泥砼?？刂破涮涠葷M足混凝土罐車運輸?shù)?小要求，并應適當摻入外加劑，減小水灰比，減少混凝土收縮。
2、模數式橋梁伸縮施工單位在公路橋梁上安伸縮縫裝置，*旦發生碰撞變形，很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通過。如果現場出現伸縮縫的伸縮量不易調整，所以對成品檢查*定要認真、仔細。不**不可運至現場。
3、要與設計圖和現場核對位置、尺寸無誤后，再將伸縮縫裝置在安裝前穩放入預留槽。要將橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo(hù)帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。伸縮縫裝置的錨固鋼筋問題對于在預制梁(板)的端部和背墻內預埋伸縮縫錨固鋼筋是在兩種不同情況下進行的。*般設計給定的都是對稱于橋?qū)?*、在梁(板)端部設置預埋鋼筋，則鋼筋在每片梁(板)內的預埋位置都會不*樣，給施工增加了難度，因此錨固鋼筋應以對稱于每片梁(板)的**進行設置，這點在設計中要充分考慮。 在橋梁的施工中要保證錨固鋼筋的作用。僅在澆筑8～10cm厚的橋面板混凝土?xí)r進行設置是不可取的，這實際上沒有讓伸縮縫的定位角鋼牢固地與梁(板)和背墻混凝土聯結成整體，形成不穩定隱患，需加強伸縮裝置的養護工作。
1、進行橋梁伸縮縫安裝,要將橋梁伸縮縫組裝完畢吊裝時應雙點起吊，盡量避免或減少彎曲變形，嚴禁單點起吊。再裝車發運與堆放時，伸縮縫下須填厚度6cm以上的枕木，安放穩妥，防止型鋼扭曲。
2、當伸縮裝置運輸?shù)桨惭b地貨場，應按橋名堆放有序，且離熱源1m以上。進行槽口切割與開挖。槽口應平直等寬，且符合圖紙要求。為防止污染路面，切縫前應在切縫兩側外沿橫橋向放置3m寬的編織布各*條，并用膠帶紙固定于路面，用于臨時堆放雜物。
3、在橋面上預留槽口的驗收,槽口瀝青混凝土鋪裝層應切割平整,槽內的填砂及雜物應清除徹底,槽口深度應滿足設計圖紙要求。槽口單側寬度滿足設計圖紙要求。
4、槽底混凝土應平整堅實，其強度應達到設計標號，若混凝土松動、掉塊或強度不達標，應鑿去重新澆筑。5、預埋鋼筋為Φ16鋼筋，橫橋向間距200mm，允許偏差15mm。對發現的預埋筋缺損部位，采用環氧樹脂補埋鋼筋方式整改。
6、梁端間隙應平直，無鋼筋雜物，其間隙寬度由安裝時氣溫決定，梁端間隙*般為40~80mm，若間隙>80mm，應進行整改，整改方法：當間隙>120mm，應將梁端開鑿，重新澆筑達標；當80mm<間隙≤120mm時，梁端間隙的整改在伸縮縫過度段混凝土澆筑時*次同時完成。
如何將伸縮縫施工安裝就位與錨固
1、安裝“J”值調整安裝“J”值須根據具體的實際施工氣溫計算確定，實際安裝允許偏差2mm。“J”值調整用伸縮縫上的“可調式預壓縮板”或“鎖定板”進行，其間距為每米*只。
2、泡沫塑料模板正確安置為防止混凝土澆筑時漏漿，影響伸縮縫正常伸縮功能，塑料模板應安置正確。，當梁端間隙≤80mm，可先將塑料板嵌入梁縫中，再在伸縮縫就位時讓塑料板上端嵌入伸縮縫底部型鋼內。當梁端間隙>80mm，也可先將塑料板嵌入伸縮縫底部，再在伸縮縫就位時將塑料板下部正確嵌入梁縫內。
3、伸縮縫正確就位
A、掉起伸縮縫按設計位置正確對中，其縱向**線同橋縫**線重合，為便于操作，可沿型鋼兩側拉兩根直線進行校直，直線度應滿足10mm/10m的要求。
B、伸縮縫標高及縱橫坡定位反挖法施工時用定制的長1.2m的定位角鋼，每間隔2m固定于伸縮縫頂面。定位角鋼兩端用螺栓頂貼瀝青路面，通過螺栓進退來調節伸縮縫的標高，用3m不銹鋼檢測直尺測定，使伸縮縫頂面與兩側瀝青路面處于同*平面內，并使其縱坡、橫坡與路面相符，其允許偏差2mm。
4、鋼筋焊接與綁扎A、伸縮縫焊固將伸縮縫本體上的錨板、錨圈同預埋鋼筋或通過Φ16橫向鋼筋同預埋鋼筋焊接錨固。B、Φ16橫向鋼筋設置兩側槽內均設Φ16鋼筋2根，除同伸縮縫錨圈連接處焊接外，其余均用鐵絲綁扎固定。為橋?qū)捙c橫穿操作的便利，橫向鋼筋可分兩段，其搭接長度應不小于350mm，且其搭接面應交錯，至少要分配在兩個間隔截面內。
C、焊接操作要點，本伸縮縫鋼筋焊接用手工電弧焊、4.0的506電焊條。采用跳躍式焊接以防型鋼變形?？刂齐娏鲝?qiáng)度進行點焊以防止鋼筋燒傷，焊腳高度≥4mm。焊接完畢立即進行現場檢查，焊點應光滑無氣孔、砂眼、夾渣及咬肉、裂紋現象，否則應進行整改重焊。
D、及時拆除定位角鋼及預壓縮板及縮定板，去除頂面定位螺栓后，用角向砂輪機磨平。E、用高壓水*沖洗槽口內雜物，濕潤槽口，確保砼有效結合。
1、過渡段用C50混凝土澆筑，澆筑前必須進行混凝土標準試件檢測，送項目部作試塊檢測，其試件抗壓強度應不低于50Mpa，坍落度3~4cm，為防止砼污染型鋼及膠條，用膠帶紙和紙板覆蓋于型鋼表面。
2、澆筑時應對現場混凝土取樣抽檢，其檢測方法與判定應按GB50204-92“混凝土結構工程施工及驗收規范”進行。
3、混凝土澆筑時應仔細振搗、無空洞、無蜂窩。混凝土表面應光滑平整，與橋梁縱橫坡及伸縮縫接合平順。現場檢測平整度偏差為2mm。
4、混凝土澆筑后，應用麻袋或草袋覆蓋、澆水，并根據氣溫情況定時養生、封鎖交通、日夜守護。養生*周后方可通行。
5、清掃現場，清潔路面，恢復原貌，按業主要求將垃圾雜物堆放業主指定地點。
橋梁伸縮縫是什么樣的裝置它的伸縮量如何確定?橋梁伸縮縫是主要由傳力支承體系和位移控制體系組成，它的主要功能*是將車輛垂直和水平荷載通過支承結構傳遞到梁體，二是適應橋梁縱、橫位移的變化和梁端翹曲發生的轉角變化。按使用的材料和用途，其可分為純橡膠式、板式、組合式橡膠伸縮逢和模數式伸縮逢。板式伸縮縫的伸縮體由橡膠、鋼板或角鋼組成，適用于伸縮量≤60mm以下的普通橋梁；
組合式伸縮縫的伸縮體由橡膠板和鋼托板組合而成，適用于伸縮量≤120mm的普通橋梁；模數式伸縮逢伸縮體采用整體成型的異形鋼材制成，由邊梁、中梁、橫梁、位移控制系統、密封橡膠帶等構件組成，適用于各種彎、坡、斜、寬橋梁。模數式伸縮縫可按*定模數任意組拼，從80mm的單縫到1200mm的多縫，當伸縮量≥1200mm時，可按設計要求在工廠加工制造。對于橋梁伸縮縫設計的及伸縮量的選擇：
橋梁伸縮縫設計選型及伸縮量的選擇應考慮的主要因素有橋梁設計荷載等*、所處的地理位置、結構形式，伸縮縫結構特點、適用范圍、平整度、排水及防水性能，橋梁施工條件及施工質量保證措施，伸縮縫的可維修性和經濟性。
1、對于橋梁表面的溫度變化的影響
溫度變化是影響橋梁伸縮量的主要因素，它分為線性溫度變化和非線性溫度變化，其中線性溫度變化對橋梁伸縮量影響占據主導地位。橋梁結構在外界特定溫度環境，梁體內部溫度分布不均勻，梁體端部在材料熱性能的變化下產生角變位。對跨徑小的橋梁（L≤8m），線膨脹系數很小，可不予考慮；對大跨徑橋梁，設計時必須引起足夠重視。*般設計時線膨脹系數可按下表數據參考選用：溫度變化范圍及線膨脹系數
橋梁種類 溫度變化范圍 線膨脹系數*般地區 寒冷地區
鋼筋混凝土橋 5oC~+35oC -15oC~+35oC 10×10-6
組合鋼橋 -10oC~+50oC -20oC~+40oC 12×10-6
混凝土的收縮、徐變是混凝土構件本身所固有的屬性，也是*種隨機現象?；炷恋呐浜媳取⑺冶?、塌落度、水泥品種、溫度、相對濕度、混凝土的加載齡期、持荷時間和強度等對混凝土收縮、徐變影響很大。鋼筋混凝土橋和預應力混凝土橋均需考慮其收縮和徐變。徐變量按梁在預應力作用下彈性變形乘以徐變系數ф=2求得；收縮量以溫度下降20oC來換算。在安裝伸縮逢時，收縮和徐變已經發展到*定程度，計算時應以安裝時刻為基準，對混凝土收縮和徐變量加以折減。其折減系數?可參考下表選?。?br/>收縮、徐變折減系數
齡期（月） 0.25 0.5 1 3 6 12 24
收縮、徐變折減系數? 0.8 0.7 0.6 0.4 0.3 0.2 0.1
3、橋梁縱向坡度
縱坡橋梁中活動支座通常作成水平的，當支座位移時，伸縮縫不僅發生水平變位，而且發生垂直錯位（Δd），其值等于水平位移值乘以縱坡tgθ。
4、斜橋、彎橋的變位
斜橋、彎橋在發生支承位移方向的變位（ΔL）時，沿橋端線和垂直于橋端線方向也發生變位，即：Δd=ΔL?SINα ΔS=ΔL?COSα式中，α ----傾斜角，ΔL ----伸縮量
5、各種荷載引起的橋梁饒度
橋梁在活載、恒載的作用下，端部發生角變位，使伸縮縫產生垂直、水平及角變位，如果梁體比較高，還會發生震動。伸縮縫裝置位移量伸縮縫裝置位移量，簡稱伸縮量，伸縮縫裝置位移量的確定是設計圖紙生成過程中比較重要的*部分，伸縮縫裝置位移量直接影響到今后橋梁使用壽命，及橋梁性能實現。
6：各種荷重所引起的橋梁撓度
活載、恒載等會使橋梁端部發生角變位，而使伸縮縫產生垂直、水平及角變位。如果梁比較高，且伴有振動的情況，應格外注意。由于加寬橋面而要設置縱向伸縮縫時，由于跨中撓度較大，還應注意在振動時變位隨時間變化的相位差。
7：地震影響使構造物發生變位
地震對伸縮縫的變位影響比較復雜，目前還難以把握，在設計伸縮縫時*般不予考慮；但如有可靠資料能算出地震對橋梁墩臺的下沉、回轉、水平移動及傾斜量時，在設計時給以考慮當然更好。
8：縱坡對變位的影響縱坡較大的橋，通常施工時把活動支座作成水平的，因而在支座位移時在路面產生了*個垂直差(△d)，其值為水平位移乘以縱坡(tgθ)，在變位較小的情況下可不予考慮，但對組合鋼橋變位大且縱坡也大的情況下，設計伸縮裝置的形式就應認真對待。
9：斜橋及曲線橋的變位
斜橋及曲線橋在發生支承移動方向的變位△L時，便有在橋端線方向的變位△S及垂直于橋端線方向的變位△d：
△d＝△L sinθ △S＝△L cosθ
式中：θ-傾斜角；△L-伸縮量。
把沿支座移動方向的位移△L稱作伸縮縫，把垂直于橋梁線的位移△d稱作梁端伸縮縫。由于平行于橋端線△S的位移而使伸縮裝置在平面上受扭，產生剪應力，在設計時必須注意。同時，還應注意支座的約束條件及墩臺形式的不同所產生的影響。
伸縮縫裝置位移量計算公式：溫度變化引起的伸長量△e：△e=ka(tmax-tin)L 溫度變化引起的收縮量△S1：S1=k(tin-tmin)L(2)
混凝土收縮引起的收縮量△S2：△S2=ktsL(3) 混凝土徐變引起的收縮量△S3：△S3=k(σp*φ*β1/Ec)L(4)
總伸縮量△：△=△e+(△S1+△S2+△S3) (5)
計算公式(1)、(2)、(3)、(4)中：k——系數，基本伸縮量以外的因素引起的伸縮量即額外伸縮量，在此按基本伸縮量的10%加以考慮，故k=1.1；
a——1.0×10-5混凝土的線膨脹系數(按攝氏度計)；
tmax——計算*高溫度，℃；
tin——預定的安裝溫度，℃；
L——上部構造變形的區間長度，mm；
tmin——計算*低溫度，℃；
ts——收縮等待溫度，ts按相當于降溫5～10℃考慮，取ts=10℃；
σp——由預應力引起的平均軸向應力，σp=15MPa；
φ——徐變系數取=2(按齡期60d計)；
β1——徐變、收縮隨混凝土齡期增長而遞減的系數，設預制到安裝期不超過三個月，取β1=0.4；
Ec——混凝土彈性模量，取Ec=3×104MPa。
1、作為橡膠支座生產廠家來說，我們建議更換盆式橡膠支座時盡量選擇年平均氣溫時進行，每年的4月-10月是理想的時段。安裝時要注意按照設計圖紙上支座**位置，保證支座與上、下部結構之間緊密接觸，避免出現空隙。支座應盡量水平安裝，當需要傾斜安裝時，*大縱坡不能超過2%，且在選擇橡膠支座時，要考慮因傾斜安裝所需要增加的剪切變形影響，當縱坡＞2%時，要采取措施使支座平置。
2、選擇盆式支座時應考慮更換、拆除和安裝方便。任何情況下允許兩個或兩個以上支座沿梁**線在同*支撐點并排安裝，在同*根梁上，橫向不得設置多于兩個支座，也不允許把不同規格的支座并排安裝，要確保每個支座均勻受力。
1、當盆式橡膠支座進廠檢驗中發現不**原材料及部件不得使用，在出廠檢驗中對整體支座檢驗不**的部件，必須進行更換，直至全部檢驗項目均符合要求時方可出廠。
2、我們對于我廠生產的盆式橡膠支座的檢驗采用隨機抽樣方式進行。型式檢驗項目全部**，則該批產品為**。當檢驗項目中有不**項，應取雙倍試樣對不**項目進行復檢，復檢后仍有不**項，則該批產品為不**。
通常來說橋面震動屬于正?，F(xiàn)象，震動在所有的多跨橋上都存在，屬于正常的緩沖力。因?yàn)?，橋體的盆式橡膠支座下通常會使用*層橡膠底座，以緩沖過往車輛給橋體造成的壓力,就如同人體的骨骼*樣,兩塊骨頭結合處通常有*層軟骨,橋體也*樣，因此，震動恰恰說明橋梁是安全的。
對現澆主梁，應將橡膠支座上、下底板臨時固定相對位置，整體吊裝，固定在設計位置上。對于預制吊裝主梁，則應將支座上座板固定在大梁上，然后確定底盆在墩臺上的位置。對具有臨時支座的連續梁，則應先固定下座板，待主梁施工完畢，且校正位置后，拆除臨時支座，讓梁落在GPZ公路橋梁支座上。臨時支座若系硫磺砂漿，在拆除臨時支座時，必須在支座與臨時支座之間采取隔熱措施，以免損壞四氟滑板。支座安裝時，其順橋向**線必須與主梁**線或切線重合或平行。
當盆式橡膠支座位置確定好后，即可將上、下部固定。橡膠支座與上、下構造連接方式，可采用焊接，也可采用地腳螺栓錨固。采用焊接時，不能連續施焊，要采用跳躍式斷續焊接方法，逐步焊滿周邊，以免局部溫度過高。采用地腳螺栓連接時，應將支座上座板與地腳螺栓按設計要求放好，再澆灌混凝土。下支座板與墩臺連接處，應預留地腳螺栓孔。孔中灌注環氧樹脂砂漿，于初凝前，從支座的地腳螺栓孔中插入地腳螺栓并帶好螺母，待完全凝固后再擰緊螺母。
