SCB梳齒型伸縮縫安裝步驟 GQF-MZL_ZX模數式橋梁伸縮縫廠家151-3082-8567

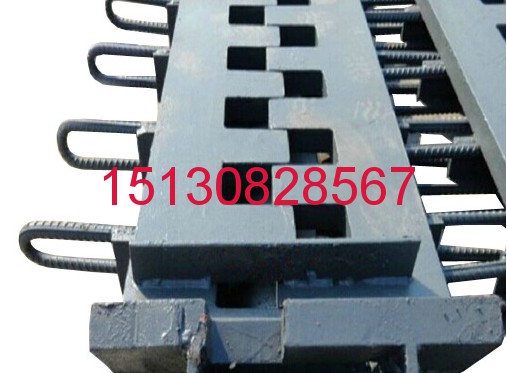

SCB梳齒型伸縮縫的特點

1.SCB鋼齒型伸縮縫面層板為梳齒形防滑槽鋼板，從左右伸出橋面板間隙處相互嚙合的支承式構造，伸縮縫結構剛度較大，可承受較大的水平變位，伸縮量可達420mm。

2.這種伸縮縫的建筑高度低。SCB伸縮縫在橋面鋪裝層高度內就能安裝，不需要梁體內預留槽口，大大方便了設計和施工。

3.適用范圍廣。新、老橋梁上都能采用，尤其是對老橋大位移橡膠板式伸縮縫的更換特別適宜，優點是模數式大位移伸縮縫是無法替代的。

4.汽車行駛平穩、舒適、不跳車、無噪聲。5.伸縮縫構件運輸、安裝方便、不需要超長車運送，也不要用吊車裝卸。

6.SCB鋼齒型伸縮縫造價低。價格比模數式大位移伸縮縫可節約20%左右。

SCB鋼齒型伸縮縫安裝步驟

SCB梳齒型伸縮縫施工安裝質量是保證伸縮縫使用效果和耐久性好壞的*后環節，因此，伸縮裝置安裝前應根據安裝溫度調整好伸縮裝置間隙，嚴格按照施工圖進行安裝作業?，F(xiàn)以模式橋梁伸縮裝置為例，談*談具體操作步驟對橋面進行開槽和預埋錨筋,施工單位按照設計圖，在梁與梁、梁與臺處預留安裝伸縮裝置的預留槽和預埋好錨固鋼筋，錨固鋼筋應與梁端或橋臺錨結牢固并應符合施工規范要求。（對瀝青混凝土橋面，*好先攤鋪混凝土，達到*定強度后，按設計伸縮裝置尺寸放樣，切割已攤鋪混凝土（*般深度為鋪裝層2/3左右），預留伸縮裝置預留槽。）

使用這種橋梁伸縮縫可以方便對于橋面進行清洗,當伸縮縫產品吊裝就位前，應將預留槽內混凝土打毛，清洗干凈。對于伸縮縫進行調直調平 調整好裝置間隙，將裝置對準橋梁伸縮逢就位，以橋面標高、伸縮逢**線為準，進行調直調平，使伸縮逢**線與橋梁伸縮逢**線對正，偏差*大不能超過10mm，并保證標高、橋面橫坡與橋面相吻合。在橋上對伸縮縫進行固定 將伸縮裝置上的錨固鋼筋與梁或橋臺上的預埋鋼筋兩則同時焊牢。澆筑混凝土和養護 再次檢查伸縮裝置的平整度（偏差不大于2mm）、中線位置、縫隙是否符合要求，經修正后，安裝必要的摸板，按設計要求，在預留槽內澆筑大于C30的鋼纖維混凝土，振搗密實，同時，防止混凝土滲入伸縮裝置位移控制箱內和濺填在密封橡膠帶縫中和表面上，如果發生此現象應立即清除，然后進行養護。清理現場與開放交通 清理施工現場，并根據混凝土試件實測結果和現場施工情況，經有關部門同意開放交通。

1.放樣切割瀝青混凝土。按A寬度放樣，注意是沿梁縫**線左、右不對稱切割。

2.開挖清理雜物。開挖深度至少應達到H值。3.固定螺栓定位。用螺栓孔組合模板放樣定位，螺桿位置誤差≤±1mm。鑿孔時不得梁體內結構，如預應力管道、鋼筋等。4.綁扎過渡底部鋼筋網格，立模板，澆筑C40鋼纖維混凝土。頂面標高和平整度要嚴格控制，與橋面縱、模坡*致，其平整度應為0～-1mm（mm）。

5.綁扎過渡段內分布鋼筋。6.澆筑過度段區載C40鋼纖維混凝土。

7.安裝止水氯丁橡膠片、不銹鋼板和齒形板，用螺帽旋緊。為防止螺桿與螺帽松動，螺紋上必須涂防松膠水，螺桿與螺帽面少量點焊固定，*后螺孔內灌注防水和防松環氧樹脂。8.混凝土澆水養護，冬天要防凍保濕養護。9.齒形縫內灌防水油膏。

在模數式橋梁伸縮縫在施工前對所用材料進行檢查a、公路橋梁伸縮縫所使用鋼筋、橡膠應符合TRANBBS設計文件和TRANBBS技術

模數式橋梁伸縮縫它是采用熱軋整體成型的異型鋼材為主沿梁的伸縮裝置。它是由（由邊梁、中梁、橫梁和連動機構組成的模數式橋梁伸縮縫，適用于伸縮量80mm-1200mm的大跨度橋梁。根據形狀習慣稱為GQF-MZL型伸縮縫或SQF型、SSF型伸縮縫。

模數式橋梁伸縮縫的其錨固結構都是在型鋼（邊梁）上焊接錨固筋，盡管錨固筋的結構形式多種多樣，目的都是為了將伸縮裝置可靠的錨固在梁體或橋臺中，所以安裝伸縮裝置的關鍵就是用橫穿筋或輔助筋（搭接短鋼筋）將預埋筋與錨固筋連接起來，也就是說橫穿筋（搭接短鋼筋）將預埋筋與錨固筋連接起來，也就是說橫穿筋與預埋筋及錨固筋的搭接點處點焊牢固。當模數式橋梁伸縮縫安裝完畢后，請按設計圖紙和安裝要求對模數式伸縮縫進行嚴格驗收，以保證模數式伸縮縫施工質量.公路橋梁模數式橋梁伸縮縫安裝要專業廠家進行指導, *般在錨固工作完成后安裝，若先安裝模板，則需采取措施防止施工過程中燒壞泡沫板。 大位移量伸縮裝置可用膠合板或2-3mm厚鋼板。3、模板應做的嚴密，以防澆注砼時漏漿或滲入位移控制箱各膠帶槽內。

安裝模數式伸縮縫時要及時清理橋梁預留槽,要及時找出梁端間隙的**線，按設計要求的位置及尺寸正確劃線、切縫。 清理預留槽內回填物，修整槽口縫隙至設計尺寸，混凝土打毛并將槽口內清理干凈。 整理預埋鋼筋，以適應伸縮裝置的吊入。若預埋筋太少，必須造筋，也可利用鋪裝層鋼筋或吊裝梁用鋼筋代替預埋筋。

GQF-MZL_ZX模數式橋梁伸縮縫

GQF-MZL_ZX模數式橋梁伸縮縫裝置適用于載重車輛比較多的道路橋梁，其中GQF-MZL_ZX模數式橋梁伸縮縫的結構設計完全遵循了重型化的特性，大大提高了承載能力和使用穩定性，并有效的延長了使用壽命。在設計過程中廣泛征求了*內有關橋梁**的意見，**們認為：重型橋梁伸縮縫的運用．適應了我*交通運輸業的發展趨勢，該產品選材、結構在原第*代產品的基礎上有重大突破和提高。

GQF-MZL型橋梁伸縮裝置的承重結構和位移控制系統分開，二者受力時互不干擾，分工明確，這樣既保證受力時安全，又能達到位移均勻，使所有中梁在*個位移控制箱內均支承在同*根垂直橫梁上的傳統作法，這樣對大位移量伸縮裝置非常有利，減少了橫梁數量，使位移控制箱體積減小到*小范圍，節約了鋼材。該結構還克服了斜向支承式伸縮裝置要求加工和組裝精度相當高的苛刻條件，否則四連桿結構極易出現自鎖現象，影響伸縮自由和不易保證位移均勻的弊病。GQF-MZL型橋梁伸縮裝置結構各連接處均采用既能轉動又能滑動結構。所以，對彎、坡、斜、寬橋梁適應能力強，可滿足各種橋梁結構使用要求。

模數式橋梁伸縮縫的錨固鋼筋問題對于在預制梁(板)的端部和背墻內預埋伸縮縫錨固鋼筋是在兩種不同情況下進行的。*般設計給定的都是對稱于橋?qū)?*、在梁(板)端部設置預埋鋼筋，則鋼筋在每片梁(板)內的預埋位置都會不*樣，給施工增加了難度，因此錨固鋼筋應以對稱于每片梁(板)的**進行設置，這點在設計中要充分考慮。 在橋梁的施工中要保證錨固鋼筋的作用。僅在澆筑8～10cm厚的橋面板混凝土?xí)r進行設置是不可取的，這實際上沒有讓伸縮縫的定位角鋼牢固地與梁(板)和背墻混凝土聯結成整體，形成不穩定隱患，需加強伸縮縫的養護工作。

對于模數式伸縮縫時施工單位要仔細焊接調平定位槽鋼,按間隔兩米左右根槽鋼計算出需用的槽鋼根數。由于按長于槽口寬度1000mm以上截取槽鋼（10-12號）。 將槽鋼貼型鋼上頂面放平，在型鋼側面上搭接短鋼筋焊接固定。 若現場沒有槽鋼也可用工字鋼等代替，但必須保證有*個平面。 模數式伸縮縫安裝時的現場縫隙寬度與設計溫度值不符則按照施工現場工程師的要求調整縫隙。 吊入伸縮裝置，并調整縱、橫向位置以符合設計要求。 使所有的槽鋼底面與路面相密貼。 橋梁伸縮縫的定位焊接，公路橋梁模數式橋梁伸縮縫安裝工藝詳解，模數式伸縮縫構造，模數式伸縮縫價格-專業廠家按設計要求穿放橫筋，可分段穿放，不必使用整根鋼筋。 正式焊接前先進行定位焊接，即間隔*米左右將此位置的錨固筋點焊到橫穿筋上并將橫穿筋與預埋筋點焊牢固，若由于施工誤差使得錨固筋與橫穿筋及預埋筋交叉不上，可用搭接短鋼筋（輔助筋）的方法連接。 為防止施工過程中由溫度變化而造成伸縮裝置各縱梁間縫隙不均勻，從而影響伸縮裝置工作性能和外觀，上述工作必須在*小時內完成，若由于客觀原因完不成，則定位焊接時應先錨固*側（尤其大位移量伸縮縫），然后對另*側迅速有效定位。 去掉所有工藝卡具并割斷涂紅色的連接定位鋼筋。 將每*個錨固筋與橫穿筋點焊牢固，橫穿筋與預埋筋的每*個交叉點點焊牢固，交叉不到的地方要搭接短鋼筋焊接。

在模數式橋梁伸縮縫在施工前對所用材料進行檢查a、公路橋梁伸縮縫所使用鋼筋、橡膠應符合TRANBBS設計文件和TRANBBS技術規范的要求。 b、砼：伸縮縫的澆注均采用C50水泥砼?？刂破涮涠葷M(mǎn)足混凝土罐車運輸?shù)?小要求，并應適當摻入外加劑，減小水灰比，減少混凝土收縮。

模數式橋梁伸縮縫安裝方法如下：

1.施工單位在公路橋梁上安裝模數式橋梁伸縮縫，*旦發生碰撞變形，很難修復為**產品，所以在安裝的全過程中，*定要采取措施保護，嚴禁任何車輛通 過。

2.如果現場出現伸縮縫的伸縮量不易調整，所以對成品檢查*定要認真、仔細。不**不可運至現場。

3.要與設計圖和現場核對位置、尺寸無誤后，再將模數式橋梁伸縮縫在安裝前穩放入預留槽。

4.要將橋上各接縫處縫隙*定要用聚苯乙烯泡沫板塞嚴，防止?jié)沧⒈Ｗo(hù)帶混凝土?xí)r灌入，使縫失效。同時，也不可將裝置內灌進混凝土，以免更換V形象膠帶時受阻。

5.在安裝完公路橋梁伸縮縫后要將保護帶混凝土澆筑后，前7-8日*定要及時灑水養護，以利強度增長和防止裂縫出現。

我公司生產的大位移模數式伸縮縫包括有:單組式伸縮縫，多組式伸縮縫.

大位移模數式伸縮縫是我*90年代推向市場的升*換代產品，以*產熱軋異型鋼材和密封橡膠帶為主要材料裝配而成。其結構合理使用壽命長，安裝養護方便，優于板式橡膠縫。此種伸縮縫分為兩種型式：?jiǎn)谓M式伸縮縫與多組式伸縮縫。

近年來，橋梁伸縮縫在橋梁上的所起到的作用越來越受到人們的重視，其使用情況將直接影響橋梁的使用和壽命，橋梁伸縮縫裝置是設置于橋梁梁端之間或梁端與橋臺之間的縫隙處，以適應由于溫度變化、混凝土的收縮和徐變、橋梁墩臺的沉降和轉動、車輛荷載的作用等因素引起的橋梁端部所產生的影響也越來越重要。

單組式伸縮縫的產品特點：

單組縫由型鋼、錨固構件和密封橡膠帶組成，允許位移量為0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等。

多組式伸縮縫的特點：

多組縫由邊梁、中梁、支承橫梁、位移控制箱、承壓支座、壓緊支座、錨固構件和密封橡膠帶組成，每組位移均為0-80mm，根據橋梁實際位移量要求確定組數，目前*大位移量可達1200mm。主要形式有：XF型斜向支承式伸縮裝置。SSFB型直向支承式伸縮縫。

大位移模數式伸縮縫產品特點：

1伸縮縫自身堅固可靠：本伸縮裝置的邊梁及中梁采用16Mn鋼軋制而成，能承受大流量、大噸位車輛的垂直荷載與水平?jīng)_擊。其錨固構件同梁體、橋臺的預埋鋼筋焊接牢固，能將車輛荷載可靠地傳遞至墩臺，結構合理、堅固耐用，適用于設計荷載汽—超20，掛—120之橋梁。

2.伸縮靈敏：本裝置多組縫的位移控制系統由橡膠彈簧、四氟承壓支座等彈性元件或斜向支承構件組成，各組位移均勻，伸縮摩阻力小。

3.橋面平順、行車舒適：本裝置既能保證梁體的自由伸縮位移，又能使橋面接縫形成*個平順整體，行車平穩舒適。

4.止水防蝕：嵌裝于每組鋼梁溝槽內的氯丁橡膠密封條。按橋?qū)捳麠l加工，具良好的彈性變形與防水防塵功能；能有效保護伸縮裝置內部構件及梁底支座免受浸蝕。

5.移位量大，選擇便利：本裝置位移量按模數設計制造，由80至1200mm。橋梁設計建設部門可根據橋梁上部構造實際伸縮量自由選定。

單縫伸縮縫：.收縮時壓縮力為1.0KN/m；2.伸縮縫工作范圍內縱向剪切力為2.0KN/m。

多縫伸縮縫：收縮時壓縮力1.0KN/m；2.伸張時拉伸力4.0KN/m；3.伸縮縫工作范圍內縱向剪切力為3.0KN/m

Z型60型模數式伸縮縫工程做法及技術措施：

Z型鋼60型模數式伸縮縫用圍檔將每道伸縮縫圍起來，圍檔應采取加固措施，保證圍檔牢固。并派專人看守，嚴禁任何無關人員進入。為保證伸縮縫的質量,伸縮縫施工采用專業的施工隊伍,有經驗的操作工進行。首先放出伸縮縫中線，然后劃出伸縮縫槽邊線。劃完線后，沿線 兩邊鋪彩條布，用封箱膠帶沿所劃線將彩條布固定，防止污染油面。

我公司生產的毛勒伸縮縫是毛勒公司生產的伸縮縫基礎上學習和借鑒生產出來的*種新的仿毛勒伸縮縫產品，它的安裝工藝較復雜，技術要求高。它的安裝工藝較復雜，技術要求高。我們防制的伸縮縫產品經受了疲勞、磨損以及化學性和物理性的各種侵蝕考驗。伸縮縫產品質量穩定，價格低于同類產品40%，在市場上很有競爭力。1、毛勒伸縮縫：毛勒公司*直是**公認的專業生產橋梁伸縮縫和橋梁支座的大型著名生產廠商之*。毛勒公司與權威科研機構密切合作，堅持深入研究，形成了其伸縮縫的設計基礎。毛勒公司以其精湛的工藝在**建筑行業中*直占據領先地位。我公司在引進和吸收毛勒公司伸縮縫先進生產技術基礎上，生產出了**的毛勒伸縮縫。
2、產品保證： 橋梁伸縮縫是橋梁結構中承擔*大動力荷載的附件。它須承受量值不等的各種復雜的動力荷載或沖擊。同時，伸縮縫還須經受疲勞、磨損以及化學性和物理性的各種侵蝕。因此為保證毛勒伸縮縫的經久耐用，在投入施工之前，毛勒公司對其伸縮縫的所有主要部件都進行了疲勞試驗。

毛勒伸縮縫是*種鋼橡膠組合型橋梁伸縮縫產品，它具有安全傳遞荷載、密封防水性良好、伸縮自如、施工安裝簡便等特點．是目前*際上先進的橋梁伸縮裝置。多年來*直專注于毛勒伸縮縫的結構和工作原理**．并結合河龍線、保衡線等路線的建設經驗。積累了非常的毛勒伸縮縫的設計與施工工藝的技術。

毛勒伸縮縫有兩條設計原則是“剛性錨固”和“密封防水”。

1）毛勒伸縮縫*個特點是:剛性錨固",這是指錨固的好壞直接影響伸縮縫的壽命。錨固金屬板主要起傳遞力的作用。經過疲勞試驗的錨固裝置直接焊接在邊梁上。 同時,邊梁與橋梁上部結構剛性連接,以確保伸縮縫承載*大的交通負荷。在長期承載動態交通負荷情況下，其它伸縮縫用螺釘或螺栓與橋梁上部結構連接的方法是不可行的。毛勒伸縮縫在這方面進行了領先*步的設計，把承載和防水兩項功能分離開來，逐*處理，這就更加有利于兩項功能的加強與完善。

毛勒伸縮縫的另優點之*是徹底防水,它是將氯丁橡膠密封條有效地嵌入邊梁的凹槽內，可確保徹底防水。同時，只要用簡單的工具便可在橋面上對其進行更換或用硫化法對其進行修補。在邊梁的保護下，密封條不遭受車輪的直接碾壓，且其“V”型結構能起到自行清除泥沙的作用。密封條既能抗拉力，又可進行側向和垂直的位移。相比之下，伸縮縫的漏水給橋梁結構將造成*定的破壞。

關于如何進行毛勒伸縮縫安裝施工

毛勒伸縮縫安裝施工，要求預留槽口的同時，做好鋼筋的預埋工作。對于D80型毛勒縫，位于空心板梁及橋臺背墻部分，則預埋16“冂”形光圓鋼筋，位于護欄座部分則同D160B型毛勒縫*樣，預埋16“門”形直角光圓鋼筋，所有預埋鋼筋必須按設計要求布置，并且具備可焊性。 大梁安裝時，應在設毛勒縫的墩、臺上適當調整縫隙大小，以滿足安裝毛勒縫所需要的寬度。 為了保證瀝青路面攤鋪前施工車輛的通行，在槽口內，預埋鋼筋之間，充填石塊或混凝土預制塊，其外露部位的頂面應比預埋鋼筋頂面高出1～2cm，以保護鋼筋不被壓壞，其上再填泥結碎石或二灰碎石，并適當壓實。

關于毛勒伸縮縫產品的運輸

毛勒裝置應按每座橋分類運至橋梁工地，并進行詳細核對，用L=9～10m的扁擔梁，采用4點吊裝法進行裝卸，將單根毛勒裝置盡可能放在伸縮縫槽口附近，并存放在臨時支撐的道木組上，不要與地面接觸，也不得受到碰撞，并不能影響正常施工。 例如：D80B型毛勒裝置以4根為*組，D160B型毛勒裝置以2根為*組，用長螺桿及短道木固定。廠家供貨時就已經固定好了。在運輸過程中，不得松開固定螺帽，吊點位置要準確，謹防碰撞、傾斜和扭曲。毛勒裝置要整體捆扎在平板車上，轉彎時要慢速行駛，以防傾覆。

橋梁結構設計中，通常在橋的兩梁端之間、在梁端與橋臺之間設置伸縮縫。當橋面因氣溫變化產生膨脹和收縮而引起縱向變形，或者在車輛荷載作用下而發生縱向位移時，通過伸縮縫的自由伸縮保證橋面與路面銜接良好。*種良好的伸縮縫應能滿足下列要求：在平行和垂直于橋梁軸線的兩個方向上均能自由伸縮；車輛駛過時無突跳和噪聲；能防止雨水和垃 圾滲入引起堵塞；施工和養護方便。 伸縮縫是橋梁結構的薄弱位置，是承受*大動力載荷的附件，橋面很小的不平整就會使它承受很大的沖擊力，極易造成伸縮縫損壞。因此對于伸縮縫的設計和施工應予以高度重視。毛勒伸縮縫是*種鋼—橡膠組合型伸縮縫。其結構如圖1所示，由以下各部分組成：支撐部件由邊鋼梁(1)、**鋼梁(2)、連接件(3)及支撐橫梁 (4)組成；支承部件由金屬滑板(5)、滑動彈簧(6)、滑動支座(7)組成；控制系統為控制彈簧(8)；密封橡膠條(9)作為密封件；錨固部件由錨環及錨板(10)和錨栓(11)組成。此外還有支撐箱(12)。

毛勒伸縮縫結構圖毛勒伸縮縫工作原理 毛勒伸縮縫采用剛性連接，傳力可靠；機械密封，防水性能好；其彈性支承能消音減震；兩條鋼梁之間采用鳥形橡膠條實現伸縮功能，伸縮自如。主要結構材料均具有耐磨、耐腐蝕和抗老化性能，使用壽命長久。下面僅對其傳遞荷載、密封可靠性和調整等間距這三個作用加以分析。

毛勒伸縮縫傳遞荷載 圖2　**梁荷載傳遞示意 圖3　邊梁荷載傳遞示意圖 圖2為毛勒伸縮縫**梁荷載傳遞示意圖。作用在**梁上的車輪荷載有垂直力V、水平力H及偏心荷載產生的彎矩M。由于每條**梁均通過連接件剛性焊接在指定的支撐橫梁上，所以，上述荷載均可通過連接件傳遞到支撐橫梁。作用在支撐橫梁上的力通過支承部件中的滑動支座及滑動彈簧傳遞給支撐箱及邊梁，再通過錨固部件傳遞到結構實體。 水平力中的*部分則直接由支撐橫梁傳遞給控制彈簧。

圖3為邊梁上的荷載在錨環、錨板中傳遞示意圖。邊梁通過錨環、錨板與橋梁實體上的預埋鋼筋焊在*起，使邊梁與橋梁結構達到牢固地連接。因此，作用在邊梁上的荷載和**梁傳遞的荷載均可通過錨固部件有效地傳遞到橋臺或橋梁上部結構。由此可見，毛勒伸縮縫通過剛性連接可以實現車輛荷載的安全傳遞。

密封可靠性 毛勒伸縮縫的鳥形密封橡膠條的端部呈球狀，安裝時需利用特殊的工具將其強制性地嵌牢在鋼梁槽口爪腳內。受到荷載作用時，橡膠條不會脫落和跳出，密封防水性好。橡膠條材料為氯丁橡膠，強度高、伸長率大、抗撕裂性良好，并具有耐油、耐酸堿和耐燃的特點。據資料介紹，這種橡膠條使用壽命可達15～20年，即使損環，也可在無需完全封閉交通的條件下進行更換。

毛勒伸縮縫控制彈簧調整成等間距 毛勒伸縮縫單根密封橡膠條的允許工作寬度為80mm。為了能承受大位移量，在結構上采用數根橡膠條組合的方式，并通過控制彈簧來調整橡膠條的工作間距在允許值內。

現以由3根橡膠條組合的毛勒伸縮縫為例說明彈簧的調整作用，見圖 4。起始時，每個控制彈簧的預壓力和長度均必須調整到相同的數值，保證兩鋼梁間的距離相等，系統平衡。當上部結構產生縱向變形導致鋼梁間距改變時，彈簧產生*個微小的位移△S和附加力△F，此力使支撐橫梁產生*個位移，并帶動與其剛性連接的**梁*起移動。

*終使彈簧達到*個新的平衡狀態。此時各彈簧上所受的壓力由F1變?yōu)镕2(=F1+△F/3)，彈簧長度由｛１變?yōu)椋玻ǎ剑保鳎樱常亩箖射摿洪g又處于新的等間距狀態。這種等間距的調整作用完全由控制彈簧來完成。 圖4　等間距工作原理 當伸縮縫開啟到*大時，密封橡膠條被拉直，控制彈簧被壓縮，受到*大壓力，但仍在允許的壓縮范圍之內。當伸縮縫閉合時，控制彈簧處于完全松弛狀態。 控制彈簧由閉孔聚氨酯泡沫塑料制成。這種材料有良好的抗震和抗沖擊能力，具有很大的壓縮性，壓縮變形可達80%。

當伸縮縫開啟到*大時，密封橡膠條被拉直，控制彈簧被壓縮，受到*大壓力，但仍在允許的壓縮范圍之內。當伸縮縫閉合時，控制彈簧處于完全松弛狀態。 控制彈簧由閉孔聚氨酯泡沫塑料制成。這種材料有良好的抗震和抗沖擊能力，具有很大的壓縮性，壓縮變形可達80%。 毛勒伸縮縫的設計選型 毛勒伸縮縫已形成系列型號產品，其型號以80為倍率，例如D80、D160、D240……等。每種型號的毛勒伸縮縫在垂直接縫方向的*大允許伸縮量為80Nmm；平行于接縫方向的*大允許變形量為±40Nmm(N為每種型號所含橡膠條數)。 對于正交橋，選擇毛勒伸縮縫型號只要其*大伸縮量能滿足設計中的計算伸縮量即可。 對于斜橋，則必須把運動方向的計算伸縮量△L分解為垂直于縫**線方向和平行于縫**線方向的兩個變形矢量△Lr和△Lp。此時，所選擇的毛勒伸縮縫在垂直和平行兩個方向的允許變形量必須同時滿足△Lr和△Lp的要求。

毛勒伸縮縫預留槽口、預埋鋼筋 橋梁設計時，*定要在設置毛勒伸縮縫處的梁(板)端或臺背上預留槽口和預埋鋼筋(各型號毛勒伸縮縫的槽口尺寸均可見產品說明書)。預埋鋼筋采用16光圓筋，不得使用螺紋鋼筋。鋼筋間距為200mm，其布置方向，對橋臺應垂直于背墻，對橋面系應平行于行車方向。設計預應力梁時，必須注意封錨端留有足夠長度，切忌錨具侵占槽口空間。 對具有翼緣板的上部結構(如T梁、箱梁)，梁端翼緣板厚度除滿足槽口深度要求外，還須保證*定厚度的混凝土，做為現澆槽口混凝土的底模。 毛勒伸縮縫的梁與梁(臺)的間隙 為保證上部結構的伸縮，在設縫處梁(板)與梁(板)之間，梁(板)與橋臺之間應留有足夠間隙，尺寸由安裝溫度和伸縮量來確定。對于D80毛勒伸縮縫，預留間隙*小為50mm。

毛勒伸縮縫的施工安裝工藝 毛勒伸縮縫施工安裝質量的好壞直接影響其使用壽命及路面的平整度，為此必須嚴格按照正確的施工工藝進行安裝。先攤鋪路面后裝縫 為保證路面良好的平整度，應該先攤鋪路面，然后開槽安裝伸縮縫。攤鋪路面之前，必須首先清理預留間隙并嵌填泡沫板，再用砂袋或*配砂石袋填實槽口?；靥顦?biāo)高以控制瀝青不會污染預埋鋼筋為宜，目的在于防止攤鋪設備壓壞預埋鋼筋，便于路面連續攤鋪。毛勒伸縮縫切縫、清槽 按預留的槽口寬度用切縫機對路面的油面層進行切縫。切縫時應注意保持路面切口完好，無啃邊現象。切縫后及時清除槽內瀝青混凝土及填料，鑿毛槽口內混凝土表面。這*系列工序非常重要，它將影響混凝土的澆筑質量。 毛勒伸縮縫就位安裝 下縫前應認真檢查槽內預埋鋼筋，若發現裂縫或折斷，位置不當或間隙過大，必須采取補救措施。要保證沿縫方向每米范圍內至少有1根預埋鋼筋與毛勒伸縮縫的錨環牢固焊接。 應該認真檢查毛勒伸縮縫質量，若發現變形或兩鋼梁間距不*致時，應進行修整。必要時，還應根據安裝時的環境溫度調整毛勒伸縮縫的鋼梁間距。

應將毛勒伸縮縫緩緩放入槽內，使縫**線與實際預留縫**線相重合，偏差不得超過10mm，同時使鋼邊梁內邊保持垂直。 毛勒伸縮縫就位后，應根據縱、橫坡和標高調整其鋼梁頂面比相鄰瀝青混凝土路面低1～2mm，不得超出路面標高。 毛勒伸縮縫的焊接 先點焊部分預埋鋼筋和錨環鋼筋，臨時固定其位置。經檢查符合質量要求后方可將錨環鋼筋與預埋鋼筋焊牢，之后，即可拆除毛勒伸縮縫的裝配夾具。

毛勒伸縮縫的立模、澆混凝土 立模應注意模板密封，切忌水泥漿漏入支撐箱，影響支承部件和控制系統的正常工作。澆筑混凝土之前，在錨環內應插入*定數量縱向鋼筋；在鋼邊梁水平肢上加鋪*層鋼筋網；在支撐箱底板上設置雙層防震鋼網。應采用低收縮、快硬、早強混凝土，其標號不得低于上部結構混凝土標號。特別注意錨板、錨環及橫梁支撐箱下面的混凝土密實。 在混凝土養護期內，禁止*切車輛通行。
