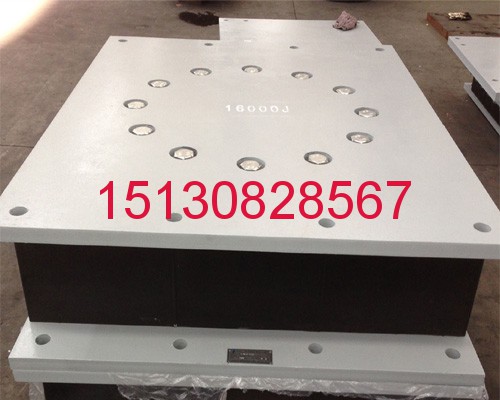

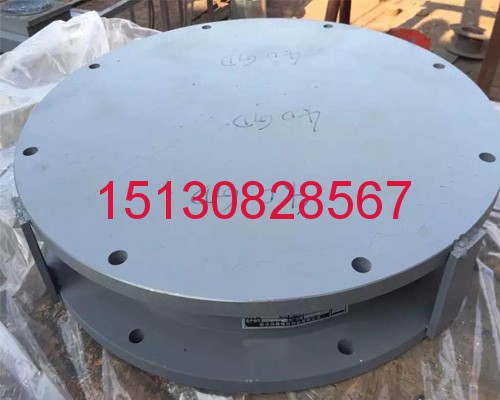

四氟板橡膠支座 GPZ6.0SX盆式橡膠支座 GPZ 2.0DX盆式支座廠家151-3082-8567
當架梁落梁時要安穩,防備壓偏或產生初始剪切變形。在裝T型梁時,若板式橡膠支座上比梁筋底寬,則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層,以免支座局 部受壓,而形成應力會合。鋼筋砼墊塊或厚鋼板要用環氧樹脂砂漿和梁筋底貼合粘結。落梁后,*樣通常環境下橡膠支座頂面與梁面連結程度。預應力簡支梁,其支座頂面可稍后傾;非預應力梁其支座頂面可略微前傾,但傾斜角度不得凌駕5"。橡膠支座按裝時的調解橡膠支座安置后,若發明下述環境,應實時調解:
要是出現四氟板橡膠支座個體支座失去的征象,或出現不勻稱受力,梁支座產生較大的初始剪切變形 C、支座偏壓嚴峻,局部受壓,側面鼓出非常,而局部失去.調解要領*樣通??捎们Ы镯旐斊鹆憾?,在公路橋梁板式橡膠支座上下外貌鋪涂*層水泥砂漿(或環氧樹脂砂漿)。再次落梁,在重力作用下支座上下外貌相互平行且同梁底,墩臺頂面全部密貼;同時使*片染兩頭的支座處于統*平面內,梁的縱向傾斜度應加以控制,以支座不產生時顯初始剪切變形為佳。
GPZ6.0SX盆式橡膠支座主要施工設備及測試儀器 根據本合同段的總體安排,為確保工期、安全、質量,結合本工程的工作內容,特別是本橋橋梁結構位于深谷陡坡地段,且氣候惡劣的特點,確定機械設備滿足工程技術要求,強化單機保障能力,確保機械設備的適用性,主要橋梁按平行施工配置設備數量,所有機械設備均考慮備用量;測試儀器確保工程多項檢測內容的需要進行配置,主要施工機械表、測試儀器見附表。 4.4、工程材料采購及材料供應 1、 主材 為確保工程質量,杜絕不**材料進入本工程。所有用于本項目的永久性材料的供應商均按總監辦的工作指示要求在準入廠家中,擇優選擇,鋼筋為水城鋼鐵廠的產品,水泥為湖南雪峰(基礎)、柳州魚峰(下部和上部結構)及桐梓鐵路水泥(護錐等擋護結構)。其它的材料均采用總監辦工作指示中指定廠家的產品。 地材 為確保地材的質量和供應的及時,所有地材均由七標砂石場供應。 火工品 持相關證明材料及手續,經當?shù)毓膊块T(mén)批準后購買,并按規定保管和使用。
板式橡膠支座的支承墊石如何安裝,先使板式橡膠支座和橡膠支座的支承墊石按計劃要求正確就位。架梁落梁時,T型梁的縱軸線要與支座中央線重合;板梁、箱梁的縱軸線與支座中央線相平行。為落梁正確,在架第*跨板梁或箱梁時,可在梁底劃好二個支座的十字位置中央,在梁的端立面上標出兩個支座的位置中央線的鉛直線,落梁時使之與墩臺上的位置中央線相重合。以后數跨可依照第*跨梁為基準舉行。
GPZ 2.0DX盆式橡膠支座能用在建筑上嗎,GPZ盆式橡膠支座是鋼構件與橡膠組合而成的新型橋梁支座,與同類的其它型號盆式支座和鑄鋼輥軸支座相比,GPZ 2.0DX盆式橡膠支座具有承載能力大、水平位移量大、轉動靈活等特點,且重量輕,結構緊湊,構造簡單,建筑高度低,加工制造方便,節省鋼材,降低造價等優點,GPZ盆式橡膠支座是適宜于大垮橋梁使用的較理想的支座。GPZ盆式橡膠支座承載力為31個*別,承載力0.8MN-60MN,能滿足大型橋梁建造的需要。
GPZ,QZ盆式橡膠支座不但可以用于大中型橋梁上還可以用于建筑上?通常來說盆式橡膠支座有抗震型盆式固定橡膠支座和測力盆式橡膠支座兩種。
GPZ 2.0DX盆式橡膠支座下面建議設置支承墊石,并按支座底板地腳螺栓間距與底柱規格預留螺栓孔位置,要求支承墊石表面平整。施工時支承墊石頂面的標高要注意預留支座板下環氧砂漿 墊層厚度。支座底板以外墊石做成坡面,以防積水。 GPZ盆式橡膠支座安裝前方可開箱,并檢查支座各部件及裝箱清單。GPZ盆式橡膠支座安裝前不得隨意拆卸支座。
如丁梁采用GPZ
2.0DX盆式橡膠支座,施工安裝時在梁端應采取臨時支撐措施,以防下梁側傾。等兩片丁梁間橫隔板焊成整體后,方可拆除臨時支撐。
活動支座開箱后要注意對聚四氟乙烯板和不銹鋼滑板的保護,防止劃傷和臟物粘附于不銹鋼滑板與聚四氟乙烯板表面,并注意檢查5201 *2 硅脂是否注滿。
支座**與主梁**線應重合或平行,單向活動支座安裝時,上、下導向塊必須保持平行,交叉角不得大于5
。連續梁橋等在實行體系轉換切割臨時錨固裝置時,必須采取隔熱措施,以免損壞橡膠板和聚四氟乙烯板。
GPZ 2.0DX盆式橡膠支座設計位置處劃出**線,同時在橡膠支座頂、底板上也標出**線。 將地腳螺栓穿如底板(頂板)地腳螺栓孔并旋放入底柱內,底板也底柱之間墊以直徑略大于底柱支徑的橡膠墊圈。 GPZ 2.0DX盆式橡膠支座就位對中并調整水平后,用環氧砂漿或高標號砂漿灌注地腳螺栓及支座底板墊層。待砂槳硬化后拆除調整支座水平用的墊塊,并用環氧砂漿填滿墊塊位置。環氧砂漿要求灌注密實。 GPZ 2.0DX盆式橡膠支座采用焊接連接時,在支座頂、底板相應位置出預埋鋼板,支座就位后用對稱斷續方式焊接。GPZ 2.0DX盆式橡膠支座焊接時注意防止溫度過高時對橡膠板、聚四氟乙烯板的影響。焊接后要在焊接部位做防銹處理。
2014年*新的橡膠止水帶的標準(GB18173.2-2000)標準組織生產的,尺寸公差*律按**標準執行,如用戶有特殊要求,可按用戶要求制造。橡膠止水帶型號以分類別分類編號,以方便設計參考和用戶定貨。橡膠止水帶的施工控制要點襯砌沉降縫采用的止水帶符合設計要求。因預埋式橡膠止水帶構造簡單,施工簡便,質量可靠,故采用預埋式橡膠止水帶。
橡膠止水帶加強混凝土振搗,排除止水帶底部氣泡和空隙,使止水帶和混凝土緊密結合。固定止水帶時,應防止止水帶偏移,以免單側縮短,影響止水效果。中埋式止水帶應固定在擋頭模板上,先安裝*端,澆筑混凝土?xí)r另*端應用箱型模板保護固定時只能在止水帶的允許部位上穿孔打洞,不得損壞止水帶本體部分。止水帶埋設位置應準確,其**應與沉降縫重合。止水帶定位時,應使其在界面部位保持平展,不得使橡膠止水帶翻滾、扭結,如發現有扭結不展現象應及時進行調正。止水帶的長度應根據施工要求事先向生產廠家定制(*環長),盡量避免接頭。如確需接頭,應滿足以下要求(如圖):橡膠止水帶接頭必須粘接良好,不應采用不加處理的“搭接”。
止水帶粘接前應做好接頭表面的清刷與打毛,接頭處選在襯砌結構應力較小的部位,粘接可采用熱硫化連接的方法,搭接長度不得小于10cm,焊接縫寬不小于50cm。冷接法應采用專用粘結劑,冷接法搭接長度不得小于20cm。 設置止水帶接頭時,應盡量避開容易形成壁后積水的部位,宜留設在起拱線上下。在澆搗靠近止水帶附近的混凝土?xí)r,應嚴格控制澆搗的沖擊力,避免力量過大而刺破橡膠止水帶,同時還必須充分震搗,保證混凝土與橡膠止水帶的緊密結合,施工中如發現有破裂現象應及時修補。襯砌脫模后,若檢查發現施工中有走模現象發生,致使止水帶過分偏離**,則應適當鑿除或填補部分混凝土,對止水帶進行糾偏。
我們可以按按用戶要求生產各種形狀、尺寸的橡膠止水帶,另外還可為不同工程、不同部位的需要備有十字型、丁字型、斜度型和內外轉角型產品,可適用于任何設計要求。橡膠止水帶在運輸時,應要避免陽光直射,勿與熱源、油類及有害溶劑接觸。成品應取直平放,勿加重壓。存放場所*好保持-10-+30,相對濕度40%-80%。
在橡膠止水帶施工中,在混凝土澆注過程式中把橡膠止水帶部分或全部澆埋在混凝土中,如果混凝土中有許多尖角的石子和銳利的鋼筋頭,由于橡膠的撕裂強度比拉伸強低3-5倍,因此*旦被刺破或撕裂時,不需很大外外力裂口就會擴大,所以在止水帶定位和混凝土澆搗過程中,應注意定位方法和澆搗壓力以免止水帶被刺破,所以在止水帶定位和混凝土澆搗過程中,應注意定位方法和澆搗壓力,以免被刺破,影響止水帶的防水效果具體注意事項如下:在產品的運輸和施工中,防止機械,鋼筋損傷。成品存放和運輸中應取直平放,勿加重壓。橡膠止水帶不能長時間露天曝曬,防止雨淋,勿與污染性強的化學物質接觸。產品應存放場所*好保持-10℃-+30℃,相對濕度在40%-80%。
止水帶是防止或阻止水分滲透(流動'擴散)而制作安裝的帶狀物,*般用于防水部位的施工縫或后澆帶或管道穿墻(板)處 。止水帶的規格和品種很多,常用的有鋼板止水帶、橡膠止水帶、塑料止水帶、遇水膨脹止水帶等?!痹谙鹉z止水帶施工過程中,產品安裝必須固定,避免在澆注混凝土?xí)r發生位移,保證止水帶在混凝土中的正確位置。通常我們固定止水帶的方法有:利用附加鋼筋固定;專用卡具固定;鉛絲和模板固定等,如需穿孔時,只能選在止水帶的邊緣安裝區,不得損傷其它部分。
2013年新型板式橡膠支座具有下列優點構造簡單、易于制造、造價低、節省鋼材。 (2)材料來源充足,宜于定型成批生產。 我們采用云南標*天然橡膠為原料,這種橡膠原料具有優良的彈性與阻尼性,因而橡膠支座具有良好的吸震性能,可減少動載對橋跨結構及作活動支誶使用:主要用于跨度〉30米的大跨度橋梁簡支梁連續板橋、多跨連續梁橋。 b.作為滑塊塊使用連續梁頂推、T型梁橫移、大型設備滑移。F4橡膠支座荷載等*分為100KN-10000KN板式橡膠支座產品規格,按交通部JTT4-93規格系列。 橡膠支座表面貼復的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。 3、特殊規格可由用戶提出協商生產。 4、梁底鋼板和不銹鋼板可配套供應。真誠的希望與全*各地新老客戶合作,共同鑄就輝煌事業。
GJZF4 200*300*49普通板式橡膠支座是由若干層橡膠片與薄鋼板經加壓硫化而成與薄鋼板鑲嵌、粘合、硫化而成*種橋梁支座產品。本產品有足夠的豎向剛度以承受垂直荷載,且能將上部構造的壓力可靠地傳遞給墩臺;有良好的彈性以適應梁端的轉動;有較大的剪切變形以滿足上部構造的水平位移;具有構造簡單、安裝方便、節省鋼材、價格低廉、養護簡便、易于更換等特點。按形狀劃分:矩形板式支座、圓形板式支座、球冠板式支座、圓板坡形板式支座。由于板式支座本身具有足夠的豎向剛度,可以滿足較大垂直荷載,并具有良好的彈性以適應梁端的轉動。還具有較大的剪切變形以滿足上部構造的水平位移;可以產生很好的防震作用,能減輕動載對上部構造與墩臺的沖擊作用。
GJZF4 200*300*49普通板式橡膠支座表面粘復*層1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡膠支座它除了豎向鋼度與彈性變形,能承受垂直荷載及適應梁端轉動外,因聚四氟乙烯板的低摩擦系數,可使梁端在四氟板表面自由滑動,水平位移不受限制,特別適宜中、小荷載,大位移量的橋梁使用。由于板式橡膠支座具有水平剪切的各向同性,能良好傳遞上部構造多的變形。在彎、斜橋的使用中優點突出。該產品除具有普通支座的功能外,還具有在梁端作用力作用時通過球形表面橡膠層調整受力**的位置,逐漸將力擴散到圓板式橡膠支座的鋼板和橡膠層,使支座受力均勻,尤其適用于斜交橋,立交橋等坡度橋的場所。
簡易墊層橡膠支座適用于跨徑小于10m的簡支板或簡支梁橋。為簡單起見,不設專門的支座結構,直接使板或梁的端部支承在幾層油毛氈或石棉做成的建議墊層上。厚度>=1cm。GJZF4 250*300*57板式橡膠支座:板式橡膠支座是僅用*塊橡膠板做成的適用于中、小跨度橋梁的*種簡單的橡膠支座。板內可設置若干層用鋼絲網、薄鋼片做成的加勁物,以承受支座受壓時的水平拉力。當活動支座位移量大時,可在橡膠板頂面貼*片聚四氟已烯板,在梁底貼上不銹鋼薄板,利用兩者之間的摩阻力極小,來滿足活動支座位移的需要。
70年代中期,由鐵道部科學研究院主持,衡水福瑞達工程橡膠有限公司參加了板式橡膠支座的研制生產,并把我廠小批量試制的橡膠支座產品,進行*系列的試驗和實地試用,為我*鐵路、公路橋梁應用橡膠支座積累了大量科學數據和實踐經驗。1982年,鐵道部在全***對我廠板式橡膠支座進行了唯*的部*的技術鑒定。從此開始,板式橡膠支座的應用和生產如雨后春筍,應用面之廣、品種開發之快前所未有,至目前板式橡膠支座產品品種,按支座形狀劃分有矩形板式橡膠支座GJZ、GJZF4)、圓形板式橡膠支座(GYZ、GYZF4);球冠圓板橡膠支座(TCYB);坡形橡膠支座。按橡膠種類劃分的氯丁橡膠支座(CR)、天然橡膠支座(NR)、三元乙丙橡膠支座(EPDM)。按結構型式分有普通橡膠支座九江長江大橋、重慶長江大橋、嘉陵江大橋、、聚四氟乙烯滑板橡膠支座。
我廠生產的“福瑞達”**橡膠支座,先后在*內著名的橋梁上被采用,如唐山灤河大橋、柳州二橋、鄭州黃河大橋、東營黃河大橋、哈爾濱松花江大橋、廣東南海西樵大橋、南昌新八*橋等等。隨著城市市政建設的加快,在全*眾多大城市的城市立交橋、高架橋也紛紛使用“福瑞達”產品,其中著名的北京多座立交橋、天津多座立交橋、上海南浦、口浦大橋和高架道路、廣州六二三高架道路、南京長江大橋立交等。還使用于全*首條滬嘉高速公路的配套工程,沈大、成渝、杭甬、滬寧高速公路的橋梁、立交橋上使用了數以萬計的“福瑞達”橡膠支座。從85年起,還被選用于出口配套孟加拉*、伊拉克、也門、坦桑尼亞等援外橋梁工程,91~93年經香港費雷雪納德公司(FREYSSINET)檢測**檢測質量符合英*BS5400標準,配套使用于澳門新澳凼大橋的工程。板式橡膠支座膠料物理機械性能(JT/T4-1993《公路橋梁板式橡膠支座》)
衡水福瑞達工程橡膠有限公司是鐵道部、交通部首批認可的生產部標系列產品的專業廠,公路橋梁板式橡膠支座嚴格按中華人民共和*鐵道部TB1893-1987《鐵路橋梁板式橡膠支座》和中華人民共和*交通部標準JT/T4-1993《公路橋梁板式橡膠支座》組織生產。并能提供聚四氟乙烯滑板橡膠支座的全套附件。如果在設計時需用特殊規格和要求,我廠可根據需要提供咨詢服務,或按設計圖紙和要求加工制造。四氟乙烯滑板式橡膠支座就是在普通板式橡膠支座的表面粘復*層1.5mm-3mm厚的聚四氟乙烯板,就能制作成橡膠支座,又稱之為:四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡膠支座的所有功能外,聚四氟乙烯板(F4板)與梁底不銹鋼板之間的低摩擦系數,使上部構造的水平位移,不受支座本身剪切變形量的限制,能滿足*些橋梁的大位移量需要。該板式橡膠支座除具有球冠橡膠支座的功能外,還特別適用大位移量的橋梁。廣泛用于本工廠,礦山,機械,電子,機械設備,廚房設備。四氟乙烯滑板式橡膠支座又稱為“四氟滑板式支座(GJZF4、GYZF4系列)”,它就是在板式橡膠支座的表面粘復*層1.5mm-3mm厚的聚四氟乙烯板。本產品除具有GYZ系列橡膠支座的所有功能外,由于采用了聚四氟乙烯滑板使梁底不銹鋼板之間的摩擦系數變得很低,可以使橋梁上部構造的水平位移,不受橋梁支座本身剪切變形量的限制,能滿足*些橋梁的大位移量需要。該產品除具有球冠支座的功能外, 還特別適用大位移量的橋梁。本產品1996年經衡水市技術監督局檢驗**并投入生產,近年來被廣泛用于本工廠,礦山,機械,電子,機械設備,廚房設備。四氟板式橡膠支座不僅技術先進、性能優良,還具有構造簡單、價格低廉、無需養護 易于更換緩沖隔震、建筑高度低等特點.因而在橋梁界頗受歡迎,被廣泛使用。
四氟板式橡膠支座使用范圍板式橡膠支座工作原理及構造特點 工作原理:板式橡膠支座的主要功能是將上部結構的反力可靠地傳遞給墩臺,并同時能完成梁體結構所需要的變形(水平位移及轉角)。根據這些要求,板式橡膠支座設計成在垂直方向具有足夠的剛度,從而保證在*大豎向荷載作用下,支座產生較小的變形;橡膠支在水平方向則應具有*定的柔性,以適應梁體由于制動力、溫度、混凝土的收縮、徐變及荷載作用等引起的水平位移;同時橡膠支座還應適應梁端的轉動。板式橡膠支座可以設計成為*端為固定,另*端為活動的支座。也可以設計成為不分固定端與活動端的支座。固定支座*般厚度較薄,以滿足支點豎向荷載及梁端自由轉動的要求即可。水平位移主要由活動支座的橡膠剪切為形來完成,其橡膠層的厚度則取決于水平位移量的大小。兩端如不分固定活動的支座,則二者的厚度相同。水平變形由兩個支座同時完成,各承擔其*半。所有橡膠支座,在*小豎向荷載作用下,應保證支座本身不得有任何滑移。構造特點 板式橡膠支座通常由若干層橡膠片與鋼板(以鋼板作為剛性加勁物)組合而成。各層橡膠與其上下鋼板經加壓硫化牢固地粘結成為一體。這種支座在豎向荷載P作用下,嵌入橡膠片之間的鋼板將限制橡膠的側向變形,垂直變形則相應減少,從而可大大地提高支座的豎向剛度(抗壓剛度)。此時支座的豎向總變形,將為各層橡膠片變形的總和。 橡膠片之間嵌入的鋼板在阻止膠層側向膨脹的同時,對支座的抗剪剛度幾乎沒有什么影響。在水平力H作用下,加勁橡膠支座所產生的水平位移量Δ取決于橡膠片的凈厚。(圖1) 為了防止加勁鋼板的銹蝕,板式橡膠支座上、下面及四周邊都有橡膠保護。板式支座的構造如圖2所示。
山東某預制梁上公路盆式橡膠支座的安裝,安裝好預制梁橡膠支座的關鍵在于保證梁底在墊石頂面的平行、平整,使其和支座上、下表面全部密貼,不得出現偏壓、脫空和不均勻支承受力現象。盆式橡膠支座的施工程序如下:處理好支撐墊石,使支撐墊石標高*致。 預制梁與支座接觸的底面要保持水平和平整。當有蜂窩漿和傾斜度時, 要預先用水泥砂漿搗實、整平。橡膠支座的正確就位 先使支座和支承墊石按設計要求準確就位。架梁落梁時,T型梁的縱軸線要與支座**線重合;板梁、箱梁的縱軸線與橡膠支座**線相平行。為落梁準確,在架第*跨板梁或箱梁時,可在梁底劃好二個支座的十字位置**,在梁的端立面上標出兩個支座的位置**線的鉛直線,落梁時使之與墩臺上的位置**線相重 合。以后數跨可依照第*跨梁為基準進行架梁落梁時要平穩,防止壓偏或產生初始剪切變形。 2.2.5、安裝T型梁時,若支座比梁筋底寬,則應在支座與梁筋底之間加設比支座大的鋼筋混凝土墊塊或厚鋼板做過渡層,以免支座局 部受壓,而形成應力 集中。鋼筋砼墊塊或厚鋼板要用環氧樹脂砂漿和梁筋底貼合粘結。 2.2.6、落梁后,*般情況下支座頂面與梁面保持水平。預應力簡支梁,其支座頂面可稍后傾;非預應力梁其支座頂面可略微前傾,但傾斜角度不得超過5"。 2.3、橡膠支座按裝時的調整 橡膠支座安裝后,若發現下述情況,應及時調整:
A、個別盆式橡膠支座落空,出現不均勻受力 B、支座發生較大的初始剪切變形 C、支座偏壓嚴重,局部受壓,側面鼓出異常,而局部落空 調整方法*般可用千斤頂頂起梁端,在支座上下表面鋪涂*層水泥砂漿(或環氧樹脂砂漿)。再次落梁,在重力作用下支座上下表面相互平行且同梁底,墩臺頂面全部密貼;同時使*片染兩端的支座處于同*平面內,梁的縱向傾斜度應加以 控制,以支座不產生時顯初始剪切變形為佳。 2.4普通板式橡膠支座安裝注意事項 矩形支座短邊應與順橋方向平行安置,以利于梁端轉動。若需長邊平 行于順橋向時,需通過轉角驗算。 圓形支座具有各向同性。安裝無需考慮方向性,只需將支座圓心同設計位置**點相重合即可。為防止在離心力下梁體橫向移 動,可安裝橫向擋塊。使用普通板式橡膠支座*般設有固定端與活動端。使用等高橡膠支座時,水平位移由同*片梁的兩端支座的剪切變形共同實現。也可用厚度較小的橡膠支座 支座。 橡膠支座安裝以春秋季節*佳。若預計不可能
在春秋季節安裝,則設計選用橡膠支座時可適當增加高度,使其在極端高、低溫時,上部構造的*大位移量△L靠橡膠支座的單方向剪切變形來實現。即:△L≥0.5h0且滿足h0≤0.2a, 其中h0 -支座橡膠層總厚度,a -支座短邊尺寸。 同時若支座增加所需高度不能滿足h0≤0.2a時,則應采用四氟板式支座。 這樣可在任何氣溫下安裝支座,并使*大剪切變形能控制在允許范圍內,而無需 用特殊手段施工。 2.4.5、當梁體有縱向坡度或綜合坡度時,可按下列幾種方法處理。 在梁端底面與支座這間安置楔形鋼板將支座擴墊石(梁端底面)制成斜坡?tīng)?圖2-4)此種方法適用于坡度≤1%的橋 采用坡型支座(適用于坡度≥1%的橋) 對于有縱向坡或綜合坡的橋梁采用坡型板式橡膠支座,早年法*CIPEC公司就已提出,并得到了廣泛的應用。我*交通部公路規劃設計院*九領先八年七月出版的“板式橡膠支座”*書中又做了大量的闡述,隨著坡型支座應用范圍的不斷擴 大,我*工程技術人員逐步規范了其名稱和基準尺寸的標注方法。 A、分類名稱:有斜坡的圓形板式橡膠支座-圓坡支座(設計代號YT);有斜坡的球冠形板式橡膠支座-球坡支座(設計代號YPQ);有斜坡的矩形板式橡膠支座-矩 形斜坡支座(設計代號JP)。注:以上三種斜坡的QPZ公路橋梁盆式橡膠支座統稱為坡度支座。
通常適用于四種坡度和設計代號 2%的坡度設計代號為“A”、4%的坡度設計代號為“B” 6%的坡度設計代號為“C”、8%的坡度設計代號為“D” C、基準尺寸的標注方法(圖2-5) 橫橋向伸縮值不容忽視時,固定端就不能使用固定支座,而是使用單向活動支座,將其旋轉90度臵于梁下,這樣既能保證縱橋向的固定作用,又能起到橫橋向的活動作用。此外,為了減小墩臺的受力,對于簡支梁橋,宜將固定支座布臵在標高低的墩臺上;對于連續梁橋,為使全梁的縱向變形分散在梁的兩端,宜將固定支座布臵在靠中間的支點處。 雙向活動支座能在水平面內向任意方向移動。因此,彎橋 的活動墩臺上應選擇這種支座。至于單向活動支座,可在直橋中使用。但應注意,只有當活動墩上只有*個支座,或者支座間橫向溫度伸縮量很小的情況下才宜采用。 2.2、盆式橡膠支座承載力的確定 承載力是盆式橡膠支座的重要指標。在求得橋梁的恒載和 活載支座反力之和后,便可確定所選用的盆式橡膠支座的容許承載力。確定支座容許承載力時,*般應使支座的*大反力不要超過其容許承載力的5%。但需要注意的是,支座的容許承載力并不是選擇愈大愈好,這是因?yàn)榈?:容許承載力大,支座尺寸也就較大,這樣會加大墩臺尺寸,不僅造成浪費,也不美觀。
第二:更重要的是支座中四氟活板的摩擦系數與支座正壓力成反比,如果橡膠支座反力比支座容許承載力小得多,則摩擦系數會大大增加,導致墩臺和基礎所受的水平力大幅度增加,這將極為不利。因此設計時不必?fù)?dān)心支座的安全儲備。 (4)施工步驟
1、完成施工準備工作后,進行施工技術交底。橡膠支座現場安裝施工設備。 3、擺放好交通控制設施,封閉交通,橋上橋下通訊暢通,定崗定員,全面檢查。
