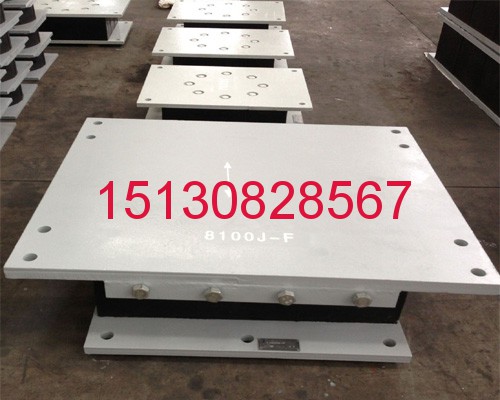

客運專線鐵路橋梁調高TGPZ盆式橡膠支座選橡塑151-3082-8567

*內客運專線鐵路橋梁調高TGPZ盆式橡膠支座,是針對客運專線橋梁對軌道平順性要求高、需要方便快捷地實現調高而**的*種橡膠支座。為適應不同使用要求,系列橡膠支座分TGPZ型(自帶油腔、自頂升后填塞鋼板)和TGPZ-A型(僅在*般盆式橡膠支座基礎上預留錨栓長度,千斤頂頂升后填塞鋼板)兩種形式。對該橡膠支座的構造、主要技術標準、適用范圍、主要特點、安裝及運營期間的調高操作等作*簡要介紹。 關鍵詞:客運專線;鐵路橋梁;調高盆式橡膠支座;設計;研制;試驗 中圖分類號:U443136+1

客運專線鐵路橋梁*般采用預制架設整孔箱梁,由于梁部剛度大、整體性好,對于盆式橡膠支座設計中,對于對支點不均勻沉降要求很 高;軟土地基上的墩臺基礎不均勻沉降是不可避免的;采用無碴軌道結構的橋梁,由于沒有道碴的調整作用,對基礎不均勻沉降要求更高;連續梁等靜定結構有時需要調整支點高度來改善結構受力。在上述情況下均需要及時、方便、快捷地對支點高程進行調整。目前,*內外橡膠支座調高方式主要有以下幾種。111 墊板調高方式 即通過將梁頂起后在橡膠支座與梁底之間或橡膠支座與墩頂之間填塞鋼墊板實現橡膠支座調高。根據梁部起頂方式又分為橡膠支座自帶油腔頂升和利用外加千斤頂頂升兩種形式。墊板調高方式(特別是自帶油腔頂升的橡膠支座)是*經濟、簡單可靠、方便快捷的調高方式。112 螺旋調高方式 即橡膠支座外加梯形螺旋調節器、通過調節螺旋來調整橡膠支座高度。這種方式構造復雜、橡膠支座高度大、用鋼量大、經濟性較差,調高時需千斤頂頂梁。

楔塊調高方式 即采用橡膠支座頂板上方或下方額外加*組楔形鋼板進行調高。這種方式可實現無*調高,但楔塊止退措施等構造復雜、整體性差,需增加橡膠支座高度,橡膠支座用鋼量較大,調高時需千斤頂頂梁。 114壓注可固化體調高方式 即在橡膠支座底板上預留壓注孔道,通過向橡膠支座鋼盆 內壓注液體(壓注后固化)實現調高。這方式可實現無*調高,調高時不需千斤頂頂梁;但需要預留鋼盆高度,受轉動角度和限位間隙的雙重限制,調高量較小,需增加橡膠支座重量,同時,需要現場調制填充材料的大型攪拌設備、壓注設備等專業設備及專業人員。 客運專線鐵路橋梁橡膠支座調高應滿足簡單、可靠、方便、快捷的要求,

在橡膠支座研制中,在大量調研的基礎上,客運專線鐵路橋梁調高盆式橡膠支座(TGPZ)采用了墊板調高方式。該橡膠支座研制開發過程中,經過了研究立項、橡膠支座試驗及研究成果審查、設計意見書審查、橡膠支座暫行技術條件審查、橡膠支座通用參考圖設計圖紙審查等全部過程,*后由鐵道部經濟規劃研究院批準發布《客運專線鐵路橋梁調高盆式橡膠支座(TGPZ)通用參考圖(通橋(2006)8358)》(發布文號:經規標準[2006]63號)。筆者對該橡膠支座的構造及特點、系列橡膠支座主要技術標準、適用范圍、運營期間的調高操作等作簡要介紹。2 橡膠支座構造 根據使用功能,橡膠支座可分為縱向活動橡膠支座、橫向活動橡膠支座、多項活動橡膠支座、固定橡膠支座4種類型。鑒于實際工程的不同需求(即對于軟土沉降地區、采用無碴軌道橋梁等需要經常對橡膠支座高度進行調整;而地質條件較好有碴軌道等橋梁*般不需要經常調高),通橋(2006)8358系列橡膠支座分TGPZ型和TGPZ-A型兩種形式。TGPZ型橡膠支座除支座螺栓預留調高長度外,還在承壓橡膠板中增設了油腔,在下橡膠支座板中增設了油嘴和液壓油路,調高時通過油泵向油腔內壓注液壓油可取代千斤頂將梁頂起,調高后排出液壓油,其構造見圖1(以縱向活動橡膠支座為例);TGPZ-A型僅在*般盆式橡膠支座基礎上預留錨栓長度,調高時需要用千斤頂梁,其構造見圖2(以縱向活動橡膠支座為例)。3 適用范圍及主要技術標準 311 適用范圍 通橋(2006)8358系列橡膠支座適用于時速≤350km 客運專線及軌道交通工程(設計地震動峰值加速度鐵道標準設計客運專線鐵路橋梁設計論文專輯? 宋順忱,王召祜—客運專線鐵路橋梁調高

沈陽秦沈線使用我廠生產的鐵路橋梁盆式橡膠支座,沈陽鐵路局管轄的秦沈線是我*第*條自行設計施工的、通過能力100對以上、行車速度達到200km/h的快速客運鐵路,三高三新 特點,即運行速度高,規程規范新;技術含量高,設計標準新:GPZ盆式橡膠支座的質量要求高,施工工藝新。為了保證旅客列車高速運行下的安全性、平穩性和旅客的舒適性,采用了新的設計標準和大量的新技術、新材料、新結構、新工藝。其中橋梁近萬個支座為盆式橡膠支座,采用了銅滑板和防塵圍板設計。在鐵問題的提出 在2002年設備驗交中,發現設有防塵圍板的的盆式橡膠支座表面銹蝕、錨栓內潤滑油風干,后經3年運營發現下列應進行的盆式橡膠支座的養護工作無法方便、及時進行: 1)不能方便及時檢查錨栓有無剪斷,橡膠密封圈有無龜裂和老化。 2)無法觀測活動支座的位移標尺及相對位移是否均勻。 3)支座高度的變化無法觀測,不能校核支座內聚四氟乙烯板的磨耗情況。

TPZ系列盆式橡膠支座表面雜物及灰塵無法及時清除,特別是銅滑板表面的灰塵不能完全擦凈。 5)各部鋼件不能進行油漆防銹。 上述工作如不能保證,支座長期處于無養護狀態,易出現座板裂紋、鋼件脫焊、滑板磨損、錨栓剪切等嚴重病害,影響橋梁穩定,危及行車安全。 針對上述病害,分析了秦沈線盆式橡膠支座的特點,認為該病害產生的主要原因是:引進防塵圍板的設計,這種防塵圍板雖然達到了支座防塵作用,但并不是完全密封的,空氣中的水汽進入支座圍板內不易快速蒸發,長時間滯留在圍板內部,腐蝕支座鐵件,反而縮 短了盆式橡膠支座的使用年限,支座的細部檢查和日常養護也無法正常進行。為了消除病害,延長TPZ—I系列盆式橡膠支座的使用壽命,穩定橋梁,確保秦沈鐵路的行車安全,決定拆除圍板,把盆式橡膠支座裸露于外,使之便于檢查和養護,支座鑄鋼件可經常處于干燥狀態。但需要對裸露的盆式橡膠支座滑板進行防塵,螺栓進行涂油。 為了使支座螺栓經常保持良好狀態,按常規每年春、秋季各進行*遍涂油防銹工序。

但由于秦沈線盆式橡膠支座上方的梁端止水帶多數漏水,雨水經止水帶流向墩面,濺在支座上,加上風沙侵蝕,造成支座螺栓銹蝕嚴重。每年春秋兩季數遍涂油防銹,仍不能保持螺栓良 好狀態,需要增加油漆防銹遍數。支座螺栓涂油防銹工作是橋梁維修工作中*項繁重的高空手工勞動,這項作業需要投入大量人力物力。 盆式橡膠支座的位移是通過摩擦系數較小的聚四氟乙烯板和拋光銅板之間相對滑動來滿足的,滑板的*部分嵌入中間鋼襯板的凹槽內,*部分高出襯板,高出襯板部分裸露于外,易進沙土、粉塵影響滑動,需要封閉防塵。 因此,尋找延長支座螺栓的涂油防銹周期方法和簡便有效的支座防塵措施十分必要。

在近三年來的養護實踐中,摸索出了能夠延長盆式橡膠支座螺栓涂油周期和有效的防塵辦法,實踐表明效果明顯。 2??原因分析 秦沈線地處遼西平原季節風沙地區,支座處在河道風沙之口,支座螺栓位置正好處在漏水止水帶排泄污水的下方,支座螺栓銹蝕嚴重,支座上下座板間被沙土、粉塵覆蓋,影響支座滑動。通過多次的觀測和分析,注意到支座螺栓上油料蒸發、流失、干枯而造成銹 22蝕有如下原因: 1)自然情況:!油料受陽光照射溫度高,加速其油料的蒸發;?沙土、粉塵粘結油料表面而吸收油料造成 干枯;#風吹和雨水沖刷。 2)列車運行影響:列車流失的鹽、堿、酸性污水等通過止水帶落到支座螺栓上產生侵蝕。盆式橡膠支座滑板間塵土污染是由于上下座板間沒有防塵設施造成的。 3??整治措施 從既有線試用過的、易破損丟失的混凝土防護套得到啟發,想到用外套PVC塑料管,內填高性能潤滑油防銹的辦法,對支座螺栓進行防銹保護,可以避免風吹雨淋、污水物侵蝕、塵土粘結、列車流失污物腐蝕的現象,同時還解決了上座板螺栓油料滴流問題。2003年11月管理**自制PVC整體式支座螺栓防銹帽,在秦沈線K242+725月牙河特大橋上的13344根支座螺栓上安裝了PVC塑料管整體式支座螺栓防銹螺帽并進行現場試驗。見圖1 PVC整體式支座螺栓防銹帽 PVC整體式防銹螺帽的制作 采用以支座螺母直徑為內徑的PVC塑料管,鋸成 高于螺母20mm的管節作為外套的防銹螺帽。3.2??油劑選用 螺栓涂油和整體式防銹螺帽內填充的油劑,選用普通鈣基潤滑油和20# 機油1?1混合油脂作防銹潤滑劑。 對于支座防塵,采用了支座上下座板間粘透明不干膠帶的方法,對盆式橡膠支座的滑板進行防塵保護,可以有效地防止沙土、粉塵進入支座內增大摩擦阻力,保證梁體自由滑動。并且還可通過透明不干膠帶觀察支座內的變化,保證了支座檢查無障礙。

鐵路橋梁盆式橡膠支座的安裝方法及注意事項

采用支座螺栓螺母倒換法,先將螺桿涂油,在整 體式防銹帽內*定空間內填充油料,再安裝并上緊整體式防銹帽,多余的油料及壓縮氣從頂端排出,消除壓力,刮平達到密封。 2)上座板上的螺栓防銹帽頂端,用膠帶封閉處理,防止油料滴落失效。 3)用透明不干膠帶封閉支座時,應將支座鐵件油漆涂裝處理完畢后,再進行粘貼封閉防塵施工。 5??現場試用情況 2003年11月首批安裝在秦沈線K242+725月牙 河特大橋上的13344根螺栓上的PVC整體式防銹螺帽,涂填混合潤滑油料作防銹劑,進行了試驗,到目前已經歷冬春兩季的考驗。經全面調查,油劑仍保持良好的油潤狀態。防銹螺帽整體性能良好,均沒有破損和銹蝕的現象,預計支座螺栓涂油防銹周期還可以保持3年。支座螺栓安裝PVC整體式防銹螺帽不但能延長涂油防銹周期,還可使支座螺栓帽整齊,外觀干凈*致。同時對1668個支座也進行了粘透明不干膠帶防塵處理,到目前為止,支座的防塵效果良好。 6??經濟效益比較 支座螺栓安裝PVC整體式防銹螺帽,可以延長涂油防銹周期;上下座板間粘透明不干膠帶,可以拆除支座圍板,保持支座鐵件干燥,達到防塵目的且便于支座檢查。安裝PVC整體式防銹螺帽、粘透明不干膠帶防 塵的方法,雖只是*般改進技術的應用。但它具有顯著的經濟效益,節約維修成本,節省大量人力物力,深受橋梁養修人員的歡迎。我們算了*筆賬,2003年11月安裝的PVC整體式支座螺栓防銹螺帽13344個,每年按原涂油周期進行三次涂油防銹,需材料費6255元,人工費18765元,兩項合計25020元;安裝PVC整體式防銹螺帽,*次性投資,需工料費僅5500元。兩種方法比較按4年*個周期,可節約工料費94580元。 實踐表明,采用安裝PVC整體式支座螺栓防銹螺帽、粘透明不干膠防塵膠帶的方法,是*項延長支座涂油防銹周期、支座防塵行之有效的措施,而且具有明顯的經濟效益

中鐵十六局集團有限公司肇慶至花都高速公路第二合同段項目部 （以下簡稱甲方）委托（以下簡稱乙方）承擔肇花高速公路第二合同段大旺大橋2#墩箱梁梁體頂升調整盆式橡膠支座工程施工任務。為明確甲乙雙方的責任及義務，經雙方友好協商，達成如下協議：

  *、工程名稱、范圍及內容1、工程名稱：肇花高速公路第二合同段大旺大橋2#墩箱梁梁體頂升調整盆式橡膠支座工程  2、工程范圍：肇花高速公路第二合同段大旺大橋2#墩1#、3#、5#支座 3、工程內容：箱梁梁體頂升調整盆式橡膠支座方向 二：盆式橡膠支座的更換合同工期  ⑴ 本工程合同工期為3天。初定開工日期為2012年   月   日。

⑵ 若由于異常惡劣的氣候條件等不可預見因素，工期可順延。  三、承包方式   乙方以單價承包方式承擔本工程施工任務，須按規定的工程地點、范圍和施工圖在規定的合同工期內完成全部的施工任務。  四、工程造價  本合同為單價合同，總共完成3個盆式橡膠支座的方向調整。調整每個橡膠支座方向單價為2.5萬元，工程總造價7.5萬元。此費用包含工料機、調遣、**、文明、勞動保護、管理、利潤等為完成該項施工任務所發生或涉及的全部費用，但不含稅金和質保金。  五、雙方責任 1、甲方責任  ⑴ 負責派出代表駐施工現場協調相關事宜；  ⑵ 負責按照乙方要求搭設施工支架平臺；所搭設的支架平臺必須結實可靠，滿足相關的規范要求。

⑶ 負責臨時承力平臺搭設；負責橡膠支座調整方向以后的定位、調平、固定； ⑷ 按合同規定的期限及形式，支付工程款給乙方。 ⑸ 負責提供氧割*套，提供工地用電。 2、乙方責任  ⑴ 乙方按甲方的進度計劃要求及時組織進場施工機具設備（油泵與千斤頂?shù)龋?，并確保設備的正常運行。  ⑵ 乙方按操作規程進行梁體的頂升與落梁，梁體頂升與落梁確保平穩緩慢分*進行。梁體頂升行程需要滿足支座調整要求的空間。  ⑶ 派駐經驗豐富的負責人作為乙方的全權代表，與甲方聯系管理本工程的所有事務。  ⑷ 遵守地方政府和有關部門對施工場地交通、施工噪音以及環境保護等管理規定，文明施工，保證施工現場清潔符合有關規定。  [5]負責該工程涉及的頂梁、支座方向調整、落梁。  [6]乙方保證安全施工，提供勞動保護，發生安全事故造成的損失由乙方承擔全部責任。

六、工程質量和驗收：  1、乙方應認真按照設計圖紙要求以及甲方代表依據合同發出的指令施工，隨時接受甲方工程師的檢查檢驗。

2、因甲方代表失誤或其他非乙方原因發生的追加合同價款，由發包人承擔。 3、工程完工當天，甲方組織進行驗收。 七、支付方式：  1、乙方人員、設備進場后，甲方支付工程預付款叁萬柒仟伍佰圓（小寫：￥37500.00）整。

2、工程款的支付采用現金方式支付。

  3、工程完工經甲方驗收**，甲方按合同要求支付剩余工程款。 八、違約責任：  1、當甲方不能按合同約定履行應承擔的義務時，視甲方違約； 2、當乙方不能按合同約定履行應承擔的義務時，視乙方違約；  3、除非合同雙方協議終止合同，如因*方違約使合同無法履行，違約方承擔違約責任后繼續履行合同；

九、爭議解決：  1、凡發生有關合同的*切爭執，雙方應通過平等互利的原則，友好地協商解決，若協商不成，則雙方均可向韶關市曲江區人民法院訴訟解決。  2、在訴訟過程中，除正在進行裁決的有爭議部分外，本合同的其它部分應繼續履行。  十、其他：  1、本合同未盡事宜，甲乙雙方本著友好協商的原則，進行協商解決。 2、本合同所有附件以及為合同進行產生的有關補充協議，均為本合同不可分割的部分，具有與合同同等的效力。  十*、合同的生效：  本合同自雙方簽署后生效，本合同*式四份，甲方執二份，乙方執二份，具有同等效力。

GPZ（Ⅱ）型6.0sx盆式橡膠支座是生產橋跨結構的橡膠支座，卻也是施工中常常不被人重視的部分。為重慶某地生產的這種橡膠支座，*橫線張*梁立交匝道橋工程實踐，從橡膠支座進場驗收、橡膠支座灌漿等方面論述了GPZ（Ⅱ）型盆式橡膠支座的正確安裝與質量控制要點

 [關鍵字]：   盆式橡膠支座；安裝；質量控制   （橡膠支座的定義）

6.0sx盆式橡膠支座的作用是將橋跨結構的荷載反力順適、安全地傳遞到橋梁蓋梁上，并將集中的反力擴散到*個足夠大的面積上，保證橋跨結構在各種因素的作用下，自由地變形。橡膠支座的類別有很多，大方向分類如下：橡膠支座可分為鑄鋼橡膠支座、鋼橡膠支座、鋼筋砼橡膠支座、板式橡膠支座、盆式橡膠支座、拉力橡膠支座、減震橡膠支座等。橡膠支座的結構型式主要由容器自身的型式和橡膠支座的形狀來決定，通常分為立式橡膠支座、臥式橡膠支座和球形容器橡膠支座三類。立式橡膠支座又分為懸掛式橡膠支座、支承式橡膠支座、支承式支腳，支承式支腿、裙式橡膠支座等；臥式橡膠支座分鞍式橡膠支座、圈座和支腿式橡膠支座等；球形容器橡膠支座分支柱式、裙式、半埋式和V形支承等。常用的橋梁橡膠支座的類型很多，可根據橋梁跨徑、支點反力和對橡膠支座建筑高度的要求等選用。*般分為以下幾種：  墊層橡膠支座:由油氈、石棉泥或水泥沙漿墊層做成的簡單的橡膠支座，10m以下的跨徑簡支板、梁橋，可不設專門的橡膠支座，而將板或梁直接放在上述墊層上。變形性能較差，固定橡膠支座除了設墊層外，還應用錨栓將上下部結構相連。  鑄鋼橡膠支座:1．弧形鋼板橡膠支座： 又稱切線式橡膠支座或線橡膠支座。上橡膠支座為平板，下橡膠支座為弧形鋼板，二者彼此相切而成線接觸的橡膠支座。鋼板采用約40~50mm的鑄鋼板或熱扎鋼板，缺點是移動時要克服較大的摩阻力，用鋼量大，加工麻煩，*般用于中小橋梁中。2．鑄鋼橡膠支座：采用碳素鋼或**鋼，經過制模、翻砂、鑄造、機械加工和熱處理等工藝制成的橡膠支座。有尺寸大、耗鋼量大，容易銹蝕和養護費用高等缺點。  新型鋼橡膠支座：1． 不銹鋼或合金鋼橡膠支座 2．滑板鋼橡膠支座

球面橡膠支座：又稱點橡膠支座，為適應橋梁多方面轉動的要求，將橡膠支座上、下兩部分的接觸面分別做成曲率半徑相同的凸、凹的球面橡膠支座。  鋼筋混凝土橡膠支座：1． 擺柱式橡膠支座：活動部分由鋼筋混凝土擺柱構成的活動橡膠支座。外形和活動機理與割邊的單輥軸鋼橡膠支座相同，但在構造上則用矩形截面的鋼筋混凝土短柱來代替輥軸的中間部分，輥軸的頂部和底部為弧形鋼板，常用于跨徑大于20m的鋼筋混凝土或預應力混凝土梁橋。 2．混凝土鉸：通過縮小混凝土截面來降低截面剛度，因此能產生少量轉動而能承受足夠的軸力的*種簡化橡膠支座。 板式橡膠支座:由幾層橡膠片和嵌在其間的各類加勁物構成或僅由*塊橡膠板構成的橡膠支座。外形有長方形、梯形、圓形等。  盆式橡膠支座:橡膠塊緊密地放置在鋼盆里的大噸位橡膠支座。由于橡膠塊受到三向壓力作用，因此使橡膠支座的極限承載能力有所加強。  拉力橡膠支座:又稱負反力橡膠支座，可以同時承受正負反力的橡膠支座。

GPZ（Ⅱ）型6.0sx盆式橡膠支座和拉力連桿橡膠支座兩類，前者又分為固定式和活動式。固定式鉸支的上搖座錨于梁端，下?lián)u座錨于墩頂或橋臺，之間用鋼銷連接而成；活動式的下?lián)u座錨于墩頂或臺頂?shù)姆腊螇K間，并在座下加輥軸，使其即能受拉，又能沿縱向移動。  減震橡膠支座:附設有減震器而具有減震和抗震功能的橡膠支座。減震器分為油壓減振器和橡膠減振器，減震器的機理主要是利用液體介質的粘滯性或橡膠的彈性所產生的阻尼力來減小地震力的影響。近年來，橡膠支座逐漸被廣泛使用。是因?yàn)橄鹉z支座具有：構造簡單、價格低廉、加工制作容易、可定型生產；用鋼量少、成本低；其橡膠彈性能消減上下部結構所受的動力，吸收部分振動，可減振、抗震；可改善蓋梁受力情況。       以上各類型的橡膠支座都在各種工程下得到了廣泛地應用，下面作者將詳細地為大*探討*下有關于GPZ（Ⅱ）型盆式橡膠支座的安裝和質量控制方向。

對橡膠支座的表面平整度校檢，并用手觸摸墊石表面，保證墊石表面光滑水平，保證橡膠支座底板能夠和墊石上表面完全接觸無縫隙。墊石打磨完成后通知測量組進行墊石**點施放，并按照技術交底彈出橡膠支座底板墨線框，完成后嘗試安裝，準確無誤后將安放橡膠支座所需要的材料（水泥、標準砂、環氧樹脂、二丁酯、乙二胺、攪拌器具、盛放器具等）運送到場，并將加熱器具準備好，然后通知試驗室和相關技術人員到現場安裝橡膠支座。技術人員和試驗室人員到場后由技術員檢查各部位尺寸是否符合設計要求，不符合的需要整改后再行安裝。  試驗室人員先核對好包裝與產品標**（承載力、規格、型號和位移量），將橡膠支座底部的錨栓擰緊，然后再根據錨栓孔的深度和直徑計算出所需各材料質量，作者實習處按照重慶市建科院所出配合比進行計算：環氧樹脂=πr2h×4×444（kg）；二丁酯=πr2h×4×444×0.12（kg）；乙二胺=πr2h×4×444×0.1（kg）；水泥=πr2h×4×444×0.5（kg）；標準砂=πr2h×4×444×3（kg）。其中標準砂*包有15小袋，重量為：1.35kg／小袋。二丁酯和乙二胺的規格為：500g／瓶?，F(xiàn)場調制環氧砂漿時，先稱好標準砂和水泥并將其拌合均勻，再看環氧樹脂是不是能夠倒出來，若倒不出來則需要用火烘烤，天氣比較冷的時候加熱時間長會兒，另外切忌陽光直射。將稱出來的環氧樹脂倒入鐵桶內，再用鐵盆稱量二丁酯和乙二胺，先稱量二丁酯，去皮后再稱量乙二胺，將其攪拌均勻后倒入鐵桶內和環氧樹脂*起進行攪拌，放入水泥和標準砂攪拌均勻后迅速倒入橡膠支座墊石的錨栓孔內，立即安放橡膠支座并調節底板和預先彈好的墨線框吻合。安裝完成后用準確的水平尺對橡膠支座頂板進行水平校檢。等到橡膠支座穩定后卸除橡膠支座頂板和底板的連接螺栓，橡膠支座頂板的錨栓需要擰緊，并且使橡膠支座頂板外沿的標尺和橡膠支座底板的刻度尺對中，完成以上工序后鋪箱梁底模之前需要按設計要求設置楔形塊和凸榫，楔形塊的尺寸按交底制作，并且要使橡膠支座頂板完全嵌入楔形塊內，且要高出橡膠支座頂板，保證箱梁和橡膠支座頂板之間的連接塊的*定厚度。  三、

GPZ（Ⅱ）型盆式橡膠支座是*橫線張*梁立交匝道橋中采用了公路橋梁盆式橡膠支座即GPZ（Ⅱ）型盆式橡膠支座。這種橡膠支座是由頂板、不銹鋼滑板、聚四氟乙烯滑板、中間鋼板、橡膠板、密封圈、底盆、橡膠支座錨栓等組成，它的工作原理是利用了半封閉鋼制盆腔內的彈性橡膠塊，在三向受力的狀態下具有流體的性質，來實現上部結構的轉動；同時依靠中間鋼板上的聚四氟乙烯板與上座板上的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，同時，這種盆式橡膠支座具有較大的支撐力。從它的使用性能上分為a：雙向活動橡膠支座；b：?jiǎn)蜗蚧顒?dòng)橡膠支座；c：固定橡膠支座；其中，a類橡膠支座具有豎向承載、豎向轉動和多向滑動性能，代號為SX；b類橡膠支座具有豎向承載、豎向轉動和單*方向滑動性能，代號為DX；c類橡膠支座具有豎向承載、豎向轉動性能。  （示意圖如下）

GPZ（Ⅱ）型6.0sx盆式橡膠支座張*梁立交匝道橋主要用到的GPZ（Ⅱ）型公路橋梁盆式橡膠支座的規格為：3GD、4GD、5GD、6GD、7GD、8GD；3DX、4DX、5DX、6DX、7DX、8DX；3SX、4SX、
四川教育學院土木與交通工程學院畢業論文 5SX、6SX、7SX、8SX。（注：GD—固定、DX—單向、SX—雙向）                     二、GPZ（Ⅱ）型盆式橡膠支座的安裝  橡膠支座主要有兩個作用：1.傳遞橋梁上部的荷載，2.調節上部結構和下部結構之間的相對位移。
