GYZ225*56板式橡膠支座的安裝與施工GPZ盆式橡膠支座廠家151-3082-8567
GYZ225*56板式橡膠支座的安裝的安裝與施工方法對 于板式橡膠支座的安裝與施工,總結了兩種安裝方法,第*就是現澆梁安 裝橋梁公路橋梁板式橡膠支座比較方便,在施工程序如下:保持墩臺墊石頂面清潔。如果支承墊石標高差 距過大,可以用水泥砂漿進行調整。在支承墊石上按設計圖標出**,安裝時橡膠支座的**與支承墊石**線要吻合,以確保橡膠支座就位準確。
當同*片梁需兩個或四個橡膠支座時,為方便找平,可以在支 承墊石和橡膠支座之間鋪*層水泥砂漿,讓GYZ225*56板式橡膠支座在橋梁體的壓力下自動找平。在澆注梁體前,在橡膠 支座上放置*塊比橡膠支座平面稍大的支承鋼 板,鋼板上焊接錨固鋼筋與梁體連接,并把支承鋼板視作澆梁模板的 *部分進行澆注,按以上方法進行,可以使橡膠支座與梁底鋼板及墊石頂面全部密貼。預制 梁橡膠支座的安裝:安裝好預制梁橡膠支座的關鍵在于保證梁底在墊石頂面的平行、平整,使其和橡膠支座上、下表面全 部密貼,不得出現偏壓、脫空和不均勻支承受力現象。施工程序如下:處理好支撐墊石,使支撐墊石標高 *致。預制梁與橡膠支座接觸的底面要保持水平和平整。當有蜂窩漿和傾斜度時,要預先用水泥砂漿搗實、整平。
GYZ225*56板式橡膠支座的正確就位先使橡膠支座和支承墊石按設計要求準確就位。架梁落梁時,T型梁的 縱軸線要與GYZ225*56板式橡膠支座**線重合;板梁、箱梁的縱軸線與橡膠支座**線相平行。為落梁準確,在架第* 跨板梁或箱梁時,可在梁底劃好二個橡膠支座的十字位置**,在梁的端立面上標出兩個橡膠支座的位置 **線的鉛直線,落梁時使之與墩臺上的位置**線相重合。
以后數跨可依照第*跨梁為基準進行。在架梁落梁時要平穩,防止壓偏或產生初始剪切變形,大*可以參考鐵路橋梁板式橡膠支座規格表 。在安裝T 型橋梁時,若橡膠支座比梁筋底寬,則應在GYZ225*56板式橡膠支座與梁筋底之間加設比橡膠支座大的鋼筋混凝土墊塊或 厚鋼板做過渡層,以免橡膠支座局 部受壓,而形成應力集中。鋼筋砼墊塊或厚鋼板要用環氧樹脂砂漿和 梁筋底貼合粘結。落梁后,*般情況下橡膠橡膠支座頂面與梁面保持水平。預應力簡支梁,其橡膠支座頂 面可稍后傾;非預應力梁其橡膠支座頂面可略微前傾,但傾斜角度不得超過5"。 梁底鋼板:又稱橡膠支 座上鋼板,位于梁端支點處,可通過預埋或粘貼形式就位,西小江大橋上鋼板與梁底之間采用環氧樹脂粘貼固定。鋼板厚度為18mm,
下面有深1.5mm的寬槽用以嵌放不銹鋼板。寬槽制成楔形,在梁伸縮過程中不至于不銹鋼板隨梁的移動而滑脫。 GYZ225*56板式橡膠支座嵌放在梁底鋼板上寬槽中的不銹鋼板,厚度為3mm,梁在伸縮移 動時,因為不銹鋼板有很好的光潔度,又在四氟板表面上,所以摩擦阻力很小,四氟板式橡膠支座表面粘 貼的聚四氟乙烯板厚為1.5mm左右,在四氟表平面上有直徑8mm左右,深度約1mm的球冠形的儲油坑,在安 裝時涂以“295”硅脂,以便進*步減小摩擦。1、四氟橡膠支座安裝技術要求⑴橡膠支座應 按設計支承**準確就位,梁底上鋼板與四氟橡膠支座上下面全部密貼,同*片梁端兩個四氟橡膠支座應 置于同*平面上,以避免出現四氟橡膠支座偏心受壓,不均勻支承及個別脫空的現象。⑵在四氟橡 膠支座上加蓋不銹鋼板(厚度為3mm)和上鋼板(厚度為18mm),上鋼板的下平面采用機 械加工成倒槽形。將不銹鋼板卡進去,使其與上鋼板聯成*整體
落梁之前在上鋼板的上平面涂*層較厚的環氧樹脂與梁底間粘結。 GYZ225*56板式橡膠支座四氟板的凹坑內,安裝時應充滿不會揮發的“295”硅脂作潤滑劑,以降低摩擦系數。 與四氟板面接觸的不銹鋼板不允許有損傷、拉毛現象,以免增大摩擦系數損壞四氟板。 上鋼板組合,除不銹鋼板和上鋼板上平面不涂銹漆外,其余部位全部刷防銹油漆。 ⑹四氟橡膠支座與不銹鋼板的相對位置視安裝時的溫度而定,本橋設計移動量為4-6cm。

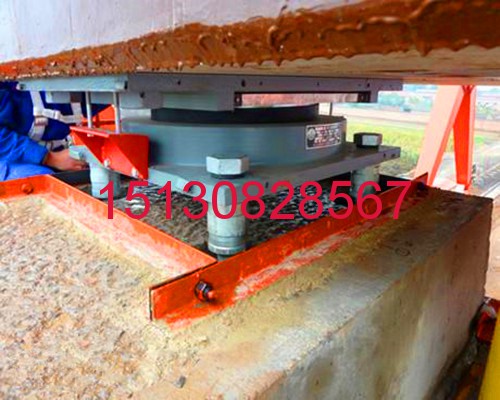

商丘盆式商丘GPZ盆式橡膠支座(商丘GPZ盆式商丘GPZ盆式橡膠支座)安裝時的準備工作帚將預留槽徹底吹掃干凈。測量放線。用全站儀及水準儀放出商丘GPZ盆式橡膠支座的平面位置及高程控制線。 鋼板就位,混凝土灌注。鋼板位置、高程及平整度調好后,將混凝土接觸面適當灑水濕潤,進行混凝土灌注,灌注時從*端灌人另*端排氣 ,直至灌滿為止。
商丘GPZ盆式橡膠支座與墊板間應密貼,四周不得有大于1.Omm的縫隙。灌注完畢及時對高程及四角高差進行檢驗, 誤差超標及時予以調整,直至**。 商丘GPZ盆式橡膠支座就位、焊接。校核平面位置及高程,**后將下墊板與預埋鋼板焊接,焊 接時應對稱間斷進行,以減小焊接變形影響,適當控制焊接速度,避免鋼體過熱,并應注意商丘GPZ盆式橡膠支座的保護。 盆式橡膠支座安裝要求 盆式商丘GPZ盆式橡膠支座安裝前按設計要求及現行《公路橋梁盆式橡膠商丘GPZ盆式橡膠支座標準》JT 91對成品進行檢驗,**后安裝。 安裝前對墩、臺軸線、高程等進行檢查,**后進行下步施工。 安裝單向活動商丘GPZ盆式橡膠支座時,應使上下導向擋板保持平行。
安裝活動商丘GPZ盆式橡膠支座前應對其進行解體清洗,用丙酮或酒精擦洗干凈,并在四氟板頂面注滿硅脂,重新組裝應保持精度。 盆式商丘GPZ盆式橡膠支座安裝時上、下各座板縱橫向應對中,安裝溫度與設計要求不符時,活動商丘GPZ盆式橡膠支座上、下座板錯 開距離應經過計算確定。 球型商丘GPZ盆式橡膠支座安裝螺栓連接球形商丘GPZ盆式橡膠支座安裝方法: 墩臺頂鑿毛清理。當采用補償收縮砂漿 固定商丘GPZ盆式橡膠支座時,應用鐵鏨對商丘GPZ盆式橡膠支座支承面進行鑿毛,鑿毛程度滿足本冊“橋梁混凝土施工工藝標準” (20)關于施工 縫處理的有關規定,并將頂面清理干凈;當采用環氧砂漿固定商丘GPZ盆式橡膠支座時,將頂面清理干凈并保證商丘GPZ盆式橡膠支座支承面干燥。 清理預留孔。清理前檢查校核墩臺頂錨固螺栓孔的位置、大小及深度,**后徹底清理。配制砂漿。環氧砂漿配制方 法見本標準.款拌制環氧砂漿有關要求,補償收縮砂漿的配制按配合比進行,其強度不得低于MPa。 安裝錨固螺栓及橡膠 支座。吊裝支座平穩就位,在商丘GPZ盆式橡膠支座四角用鋼楔將商丘GPZ盆式橡膠支座底板與墩臺面支墊找平,商丘GPZ盆式橡膠支座底板底面宜高出墩臺頂20 ~0mm,然后校核安裝**線及高程。 ⑸安裝模板。沿商丘GPZ盆式橡膠支座四周支側模,模板沿橋墩橫向軸線方向兩側尺寸應大于商丘GPZ盆式橡膠支座寬度各100mm。⑹灌注砂漿。 用環氧砂漿或補償收縮砂漿把螺栓孔和商丘GPZ盆式橡膠支座底板與墩臺面間隙灌滿,灌注時從*端灌入從另*端流出并排氣,保證無空鼓。 ⑺砂漿達到設計強度后撤除四角鋼楔并用環氧砂漿填縫。 ⑻安裝商丘GPZ盆式橡膠支座與上部結構的錨固螺栓。.焊接連接 球形商丘GPZ盆式橡膠支座安裝方法:參照本標準.款“鋼板焊接盆式橡膠商丘GPZ盆式橡膠支座安裝方法”施工。 球形商丘GPZ盆式橡膠支座安裝要求 按設計要求和訂貨合同規定標準對球型商丘GPZ盆式橡膠支座進行檢查,**后安裝。安裝時保證墩臺和梁體混凝土強度不低于0MPa,對墩 、臺軸線、高程等進行檢查,**后進行下步施工。安裝就位前不得松動商丘GPZ盆式橡膠支座鎖定裝置。 采用焊接連接時,應不 使商丘GPZ盆式橡膠支座鋼體過熱,保持硅脂和四氟板完好。商丘GPZ盆式橡膠支座安裝就位后,主梁施工應做好防止水泥漿滲入商丘GPZ盆式橡膠支座的保護措 施。 ⑹預應力張拉前應撤除商丘GPZ盆式橡膠支座鎖定裝置,解除商丘GPZ盆式橡膠支座約束。 季節性施工 雨期施工雨天不得進行混凝土及砂 漿灌注。盆式商丘GPZ盆式橡膠支座及球形商丘GPZ盆式橡膠支座安裝完畢后,在上部結構混凝土澆筑前應對其采取覆蓋措施,以免雨水浸入。 . 冬期施工.灌注混凝土及砂漿應避開寒流。.應采取有效保溫措施,確?;炷良吧皾{在達到臨界強度前不受凍。 .采 用焊接連接時,溫度低于-20℃時不得進行焊接作業。 檢驗標準 主控項目 商丘GPZ盆式橡膠支座應進行進場檢驗。 檢查 數量:全數檢查。檢驗方法:檢查**證、出廠性能試驗報告。商丘GPZ盆式橡膠支座安裝前,應檢查跨距
、商丘GPZ盆式橡膠支座栓孔位置和商丘GPZ盆式橡膠支座墊石頂面高程、平整度、坡度、坡向,確認符合設計要求。 檢查數量:全數檢查。檢驗方法:用經緯儀和水準儀與鋼尺量測。 商丘GPZ盆式橡膠支座與梁底及墊石之間必須密貼 ,間隙不得大于0mm。墊層材料和強度應符合設計要求。檢查數量:全數檢查。檢驗方法:觀察或用塞尺檢查 、檢查墊層材料產品**證。.商丘GPZ盆式橡膠支座錨栓的埋置深度和外露長度應符合設計要求。商丘GPZ盆式橡膠支座錨栓應在其位置調整準 確后固結,錨栓與孔之間隙必須填搗密實。檢查數量:全數檢查。 檢驗方法:觀察。.商丘GPZ盆式橡膠支座的粘結灌漿和 潤滑材料應符合設計要求。檢查數量:全數檢查。檢驗方法:檢查粘結灌漿材料的配合比通知單、檢查潤滑材 料的產品**證、進場驗收記錄。 *般項目 商丘GPZ盆式橡膠支座安裝允許偏差應符合表的規定。表商丘GPZ盆式橡膠支座安裝允許偏差項 目 允許偏差 檢驗頻率 檢驗方法范圍 點數 商丘GPZ盆式橡膠支座高程 ± 每個商丘GPZ盆式橡膠支座1 用水準儀測量 商丘GPZ盆式橡膠支座偏位2用經緯儀、鋼尺量外觀鑒定商丘GPZ盆式橡膠支座外觀不得有影響使用的外傷。.
多余混凝土或砂漿應清理干凈,外露面應拍實壓平。 成品保護 當上部結構預制梁板就位不準確或梁板與商丘GPZ盆式橡膠支座不密貼時,必須吊起梁板重新就位 或墊鋼板消除縫隙,不得用撬棍移動梁板。商丘GPZ盆式橡膠支座安裝前,應檢查跨距、商丘GPZ盆式橡膠支座栓孔位置和商丘GPZ盆式橡膠支座墊石頂面高程、 平整度、坡度、坡向,確認符合設計要求。 檢查數量:全數檢查。檢驗方法:用經緯儀和水準儀與鋼尺量測。 商丘GPZ盆式橡膠支座與梁底及墊石之間必須密貼,間隙不得大于0mm。墊層材料和強度應符合設計要求。檢查數量:全數檢查。 檢驗方法:觀察或用塞尺檢查、檢查墊層材料產品**證。.
商丘GPZ盆式橡膠支座錨栓的埋置深度和外露長度應符合 設計要求。商丘GPZ盆式橡膠支座錨栓應在其位置調整準確后固結,錨栓與孔之間隙必須填搗密實。檢查數量:全數檢查。 檢驗方法:觀察。.商丘GPZ盆式橡膠支座的粘結灌漿和潤滑材料應符合設計要求。檢查數量:全數檢查。檢驗方法:檢 查粘結灌漿材料的配合比通知單、檢查潤滑材料的產品**證、進場驗收記錄。
*般項目 商丘GPZ盆式橡膠支座安裝允許偏差應符合表的規定。表商丘GPZ盆式橡膠支座安裝允許偏差項目 允許偏差 檢驗頻率 檢驗方法范圍 點數 商丘GPZ盆式橡膠支座高程 ± 每個商丘GPZ盆式橡膠支座1 用水準儀測量 商丘GPZ盆式橡膠支座偏位2用經緯儀、鋼尺量外觀鑒定商丘GPZ盆式橡膠支座外觀不得有影響使用的外傷。 .多余混凝土或砂漿應清理干凈,外露面應拍實壓平。 成品保護 當上部結構預制梁板就位不準確或梁板與商丘GPZ盆式橡膠支座不密貼時,必須吊起梁板重新就位或墊鋼板消除縫隙,不得用撬棍移動梁板。 當商丘GPZ盆式橡膠支座鋼體采用焊接時,要將橡膠塊用阻燃材料予以適當覆蓋遮擋,防止燒傷商丘GPZ盆式橡膠支座,并避免鋼體受熱。球型橡 膠支座運營*年后應進行檢查,清除商丘GPZ盆式橡膠支座附近的雜物及灰塵,并用棉紗仔細擦除不銹鋼表面的灰塵。 6應注意的質量問題 6預制梁板就位后商丘GPZ盆式橡膠支座下沉。要求環氧砂漿配合比準確且有足夠的固化時間。 6板式商丘GPZ盆式橡膠支座粘結不牢固。 要求商丘GPZ盆式橡膠支座槽或墊石按要求充分鑿毛且鑿毛后徹底清理。 6商丘GPZ盆式橡膠支座受力不均勻:板式商丘GPZ盆式橡膠支座粘結應平整,且砂漿飽滿。
商丘GPZ盆式橡膠支座粘結完畢后,多余環氧砂漿應清理干凈,商丘GPZ盆式橡膠支座周圍不得有松散環氧砂漿。 6.滑板商丘GPZ盆式橡膠支座活動不正常。應對滑板商丘GPZ盆式橡膠支座的儲油槽進行徹底清洗并注滿硅脂。夜間施工時要加強質量監督管理。 6.商丘GPZ盆式橡膠支座四角高程誤差超標。要求環氧砂漿攪拌均勻,以免受力后出現不均勻沉降,進而出現脫空現象。 7質量記錄 7商丘GPZ盆式橡膠支座檢測記錄、產品**證等。 7水泥、砂子、石子、摻合料、外加劑等材料試驗報告,水質化驗報告,水泥、摻合料、外加劑的產品**證及出廠檢測報告。 7環氧砂漿或補償收縮砂漿及混凝土強度試驗報告。
.電焊條**證。 7.質量驗收記錄。 安全、**措施 安全操作要求 高處作業時要系好安全帶。需設工作平臺時,防護欄桿高于作業面不應小于1m,且用密目安全網封閉。 安裝大型盆式商丘GPZ盆式橡膠支座時,墩上兩側應搭設操作平臺,墩頂作業人員應待商丘GPZ盆式橡膠支座吊至墩頂穩定后再扶正就位。 因乙二胺揮發性較強且屬有毒物質,操作人員要按要求佩戴口罩、眼罩、手套,并選擇通風良好的位置進行環氧砂漿拌制。 .較重的商丘GPZ盆式橡膠支座應采用起重機吊裝,吊裝商丘GPZ盆式橡膠支座時,當商丘GPZ盆式橡膠支座吊至距支承面上0cm時,橡膠 支座安裝人員方可靠近,利用工具配合商丘GPZ盆式橡膠支座就位。現場作業中起重機吊裝應符合“橋梁混 凝土施工工藝標準”0項要求。 .安裝商丘GPZ盆式橡膠支座如需焊接作業時,焊接時注意對商丘GPZ盆式橡膠支座的保護,焊接區域下方嚴禁有 人和易燃物品。焊接施工作業應符合“橋梁鋼筋施工施工工藝標準”項有關焊接安全的要求。 **措施要防止人為 敲打、叫嚷、野蠻裝卸等產生的噪聲,減少噪聲擾民現象。 . 對產生強噪聲機械作業的工序,宜安排在白天進行;若安排夜間施工時,應采取隔音措施。 商丘GPZ盆式橡膠支座處鑿毛和清掃時應采取降塵措施,防止粉塵污染周圍環境。
在成品焦作盆式橡膠支座的檢驗中增加了焦作盆式橡膠支座的壓轉試 驗,測定焦作盆式橡膠支座的轉動性能,保證焦作盆式橡膠支座滿足設計和使用要求;9)、對焦作盆式橡膠支座的防腐涂裝提出明確的要求; 0)、由于客運專線橋梁采用的梁型有簡支箱梁、連續箱梁、簡支T梁等多種梁 型, 每種梁型的架設方法不同,焦作盆式橡膠支座的安裝方式也不同,本技術條件增加了針對不同梁型的焦作盆式橡膠支座 安裝細則,以指導施工,避免由于焦作盆式橡膠支座安裝帶來的不利影響;)、為了保證焦作盆式橡膠支座工作正常 ,及時發現存在的問題,要定期對焦作盆式橡膠支座進行養護、檢查,發現問題及時處理;)、進*步明確了橡膠支座生產廠家的責任,增加了焦作盆式橡膠支座的保修期。在編制此技術條件期間,得到了鐵道部高速辦、鐵道部科教司等單位的大力支持,在此表示衷心的感謝。
美*公路橋梁設計規范(AASHTO)等編制而成。其中《鐵路橋梁盆式橡膠支座》為剛修定過的鐵路標準,其修定工作也由我院完成,為適應我*鐵路的發展,加入了大量的 新內容。作為連接橋梁上部結構和下部結構的重要部件,為提高橋梁整體的耐久性,客運專線對橋梁盆式橡膠 支座提出了少維修、壽命長等更為嚴格的要求。為滿足客運專線的要求,本技術條件主要有以下方面的特點: )、型式檢驗時對成品焦作盆式橡膠支座承壓橡膠板進行解剖,制成膠料標準試片進行檢測; )、焦作盆式橡膠支座 用聚四氟乙烯板物理機械性能檢測中增加了球壓痕硬度的測定,從而 控制聚四氟乙烯板成型壓力;
規定了聚四氟乙烯板在硅脂潤滑條件下的初始靜摩擦系數;)、型式檢驗時對成品焦作盆式橡膠支座聚四氟乙烯板 進行密度、球壓痕硬度及摩擦系數等檢驗;)、型式檢驗時增加了焦作盆式橡膠支座滑動材料聚四氟乙烯板的耐 磨耗性能檢驗,以保證在焦作盆式橡膠支座的設計使用期限內聚四氟乙烯板滿足使用要求;)、單向活動盆式橡 膠支座側向?qū)Р鄣幕宀捎肧F-Ⅰ三層復合板,該材料可以自潤滑,設計壓應力高,可以減小焦作盆式橡膠支座的尺寸和高度; 7)、將焦作盆式橡膠支座的檢驗分為原材料檢驗、出廠檢驗和型式檢驗,并明確了檢驗頻次,在不同階段對焦作盆式橡膠支座質量進行控制;8)。
標準養護條件下槳體8d膨脹率為00~0%。當有特殊要求時,灌漿材料 可采用早強快硬材料,常溫條件下,灌漿材料h抗壓強度不宜低于0MPa,d抗壓強度不應小于0MPa。A現澆梁 橋焦作盆式橡膠支座重力灌漿用灌漿材料的性能應滿足下列要求:抗壓強度:8h≥0MPa;h≥MPa; h≥0MPa 8d≥0MPad和90d后強度不降低 彈性模量:8d≥30 Gpa; 抗折強度:h≥MPa8d≥8MPad≥0MPa 不得泌水,流動度≥0mm,初凝≥30min,終凝≤3h; 收縮率:<%, 膨脹率:≥0%; A3預制多片式T梁焦作盆式橡膠支座用M0干硬性無收縮砂漿的性能應滿足下列要求:抗壓強度:8h≥MPa; 8d≥0MPad和90d后強度不降低;彈性模量:8d≥30 Gpa; 抗折強度:h≥0MPa;標準養護條件下槳體8d膨脹率為00~0%。客運專線橋梁焦作盆式橡膠支座暫行技術條件 編制說明《客運專線橋梁焦作盆式橡膠支座暫行技術條件》是在TB/T33-00《鐵路橋梁焦作盆式橡膠支座》和 GB/T79-000《球型焦作盆式橡膠支座技術條件》的基礎上,參考*內外的*新標準,如歐洲標準EN337- Structural bearings-Pot bearing、
客運專線橋梁焦作盆式橡膠支座暫行技術條件 0 附錄A 客運專線橋梁焦作盆式橡膠支座安裝用材料(參考性附錄)A 預制簡支箱梁焦作盆式橡膠支座重力灌漿用灌漿材料的性能應滿足下列要求:抗壓強度:8d≥0MPa d和90d后強度不降低;彈性模量:8d≥30 Gpa;抗折強度:h≥0MPa; 漿體水灰比不宜大于03,且不得泌水,流動度≥30mm,30min后流動度不應小于0mm;
在焦作盆式橡膠支座l中采用不銹鋼板與聚四氟乙烯模壓板間的平面滑移作為支座 的滑移面,因此具有低的磨擦系數、承載能力大、變形小,耐磨耗、抗腐蝕能力強。由于采用密封的橡膠不但 大大提高了支座的承載能力及橡膠的壽命,更為重要的是保證了橋梁支座具有靈活的轉動性能及良好的緩沖性 能。因此焦作盆式橡膠支座具有構造簡單、重量輕、價格便宜的特點。對橋梁的建筑高度低,對橋梁設計非常有利,主要用來滿足大型橋梁建造的需要 公路、鐵路橋梁專用焦作盆式橡膠支座的結構造特點如下:1、在盆式支座的不銹鋼板與聚四氟乙烯板之間加入硅脂潤滑,可降低摩擦阻力。
在縱向活動支座采用中間導向的方法,能適應梁體旁彎變形的需要適用于寬度很大的橋梁使用。在縱向活動支座中間導向,與目前*內普遍 采用的槽形上支座板相比,減少了重量,且減少了鑄鋼件數量。4、我們在每個支座上都安裝有防塵圍板,可以減少灰塵侵入。 使用單位在只需每年對焦作盆式橡膠支座外露表面的積水、積塵加以清潔,并逐個檢查地 腳螺栓是否牢固。若支座表面防銹漆脫落,則涂刷防銹漆,涂時注意不得污染滑移表面。公路、鐵路橋梁盆式支座產品安裝說明 1、當裝盆式橋梁支座時,橋梁梁體及橋墩臺的支承墊石部分混凝土等*不宜低于C40 *。特殊情況須與設計單位協商。支座墊石的高度應考慮更換支座時頂梁的可能性。支承墊石的高度*般為 30-50cm。要求錨固地腳螺栓的混凝土,在支承墊石部分按規范設支座安裝標高應符合設計要求,要保證支座 平面兩個方向水平,支座支承面四角高差不得大于2mm。
盆式橡膠支座與墩臺采用地腳螺栓連接時,在墩臺頂 宜采用預留螺栓孔的辦法來錨固地腳螺栓。必要時也可以采用預埋鋼板焊接連接,焊接時要防止支座鋼件過熱 ,以免燒壞橡膠、聚四氟乙烯板、295硅脂。梁體架設前,可將盆式支座安裝在梁體上。 鐵路橋梁盆式支座在安裝時兩種方法 1、采用焊連連接方式:當施工單位在橋梁上下部構造在施工中,將盆 式橡膠支座安裝位置應預埋比本系列支座頂、底板大的鋼板,并有可靠錨固措施。盆式支座就位后用斷續焊接將支座頂、底板與預埋鋼板焊接在*起。 2、采用地腳螺栓連接方式:用地腳螺母將支座與橋梁上下部構造 連接。上述兩種方法也可混合使用,如支座與大梁采用地腳螺栓連接與墩臺采用焊接連接。當采用預埋地腳螺 體孔的地腳螺體連接時,建議用環氧樹脂砂漿替代灌漿的混凝土,其配合比(按重量)為環氧樹脂 (6101)100,二丁脂17,乙二胺8,砂250。 焦作板式橡膠支座安裝注意事項:1、 焦作板式橡膠支座安裝處宜設置支承墊石,支承墊石平面尺寸大小 應按局部承壓計算確定,墊石長度、寬度應嚴格按設計圖紙施工,且應考慮便于支座的更換。2、 支座墊石內應按設計要求布置鋼筋網,橋梁墩、臺內應有豎向 鋼筋延伸至支座墊石內,支座墊石的混凝土強度等*不應低于C30。
焦作GPZ(KZ)盆式橡膠支座焦作GPZ(KZ)盆式橡膠支座焦作GPZ(KZ)盆式橡膠支座墊石表面應平整、清潔、干爽、無浮沙。支座墊石頂面標 高要求準確無誤。在平坡情況下,同*片梁兩端支承墊石及同*橋墩、臺上支承墊石應處于同*設計標高平面內,其相對高差應滿足規范要求。4、 支座進場后,應檢查支座上是否有制造商的**或永久性標記。 安裝TPZ系列盆式橡膠支座時 ,應按照設計圖紙要求,在支承墊石和支座上均標出支座位置**線,以保證支座準確就位。支座上預埋鋼板 按設計采用焊接方式:即支座上鋼板與梁底預埋鋼板直接分段焊接固定,焊縫的長度不小于5d。5、 支座安 裝時,應防止支座出現偏壓或產生過大的初始剪切變形。 安裝完成后,必須保證支座與上、下部結構緊密接 觸,不得出現脫空現象。對未形成整體的梁板結構,應避免重型車輛通過。 6、 中支點處的支座安裝,應在吊梁前將支座及B鋼板準確就位, 吊梁時,在B鋼板頂面抹環氧砂漿*層,并保證支座在無支撐力下和主梁完全接觸。
保證預埋鋼板或環氧砂漿整平**露出梁底10mm。 安裝滑動時,注意支座的滑動方向為順橋向。 支座安裝后,應全面檢查是否有支座漏放,支座型式是否有錯 等現象,*經發現,應及時調整 和處理,確保支座安裝后的正常工作,并記錄支座安裝后出現的各項偏差公路橋梁焦作板式橡膠支座 橋梁板式橡 膠支座系有*定規格尺寸和數量的橡膠片及薄鋼板在*定壓力、溫度下粘和、硫化而成。本產品具有足夠的堅 向剛度,良好的彈性和剪切變形能力,能把橋梁上部結構的反力可靠的傳給橋墩,并適應梁體結構所要求的轉角和水平位移。 a、 荷載等*:100KN-10000KN b、
標準:按交通部JT/T4-93標準規格系列生產、特殊規格可根據用戶圖紙?zhí)囟ㄉa(chǎn)。按結構形式分類如下: 矩形普通焦作板式橡膠支座(GJZ系列) 普通焦作板式橡膠支座 圓形普通焦作板式橡膠支座(GJZ系列) 橋梁焦作板式橡膠支座 矩形四氟焦作板式橡膠支座(GJZ系列) 四氟乙烯滑板式橡膠支座 圓形四氟焦作板式橡膠支座(GYZF4)。 公路橋梁焦作盆式橡膠支座 焦作盆式橡膠支座工作原理是利用被密封在鋼盆內的橡膠塊,其變形被約束而處于三向應力狀態,因而承載能力大為提高。同時,在鋼盆內的彈性 橡膠有類似液體的功能,保證梁可以豎向移動。依靠聚四氟乙烯板與不銹鋼板之間的低摩擦系數來實現梁的水 平位移,轉動靈活。鋼盆等金屬件則可大大提高橡膠和聚四氟乙烯材料的強度。因此焦作盆式橡膠支座有其獨特的 優點:與*般鑄造鋼輥軸支座相比,具有結構緊湊體積小、重量輕、建筑高度低、加工制造方便、養護簡單、節省鋼料、造價低等優點。
與*般焦作板式橡膠支座相比,具有承載力大,允許支座位移量大,轉動靈活等優點。 焦作橡膠支座基本構造:*般由上支座板、密封圈、不銹鋼板、聚四氟乙烯滑板、中間鋼板、橡膠塊、下支座 板(鋼盆)、地腳螺栓等組成。不同系列稍有差別。 目前在我過廣泛應用的焦作盆式橡膠支座系列有:交通部規 劃設計的GPZ系列、GPZ(II)系列、PZ系列;鐵道部科學院研究院鐵道建筑研究所設計的TPZ系列、TPZ-1系列 、TPZ-2系列、QPZ系列;鐵道部專業設計院設計的專橋8156系列等等。 A、荷載等*:1000KN-50000KN; B、 標準:按交通部JT/T4-93標準規格系列生產,產品規格目錄特殊規格可根據用戶圖紙?zhí)囟ㄉa(chǎn)。
