鉛芯橡膠支座的水平剪切彈塑性試驗參數解析151-3082-8567
板式橡膠支座檢查檢查項目判定基準處置方法,橡膠支座外觀見行業標準由廠家技術人員處置,直至替換產品。橡膠支座配置確認制品編號及配置圖、基礎樁號移至正確位置上下安裝用鋼表面腐蝕或損傷除銹并以漆修補橡膠支座高度壓縮變形量超過10%產品替換竣工檢查之基準與處置方法隔震凈空間余域確認
橡膠支座之四周、上部結構體、下部結構體間水平及垂直方向,均須確保隔震系統所須凈空。上部結構體之移動范圍內,不可有障礙物。Fig. 6 Correlation of horizontal property and horizontal strain of LRB圖6為鉛芯橡膠支座的水平性能的水平應變相關性。評價橡膠支座的水平力學性能在不同的水平變形狀況下的力學性能,了解橡膠支座在不同的地震(大震、中震和小震)作用下的水平剛度。其中計算水平剛度值取4次反復加載循環的第3次循環。
圖7 水平滯回曲線Fig.7 Horizontal hysteresis loop 圖7(a)和可以看出,鉛芯橡膠支座的滯回曲線大小和形狀與所處的應變水平狀態有關,每*應變狀態下的滯回環特性都不相同,和圖6所示的結果*樣,水平剪切剛度有隨應變的增大而減小的趨勢。另外還可以看出,小滯回環不僅在大應變的基礎上存在(圖7(a)所顯示),在小應變的狀態下也存在(圖7(a) 和所顯示),而且小滯回環的形狀和大滯回環有所不同,小滯回環的水平剪切剛度顯然比大滯回環大很多。從上面的分析可以得知,鉛芯橡膠支座的滯回環和加載有密切的關系,如圖7 (a) 和按圖2的不同A、B加載方式加載,所得到的結果顯然有很大的差別,而且小滯回環在任何應變狀態下都有可能存在。由于小滯回環的存在使得整個滯回曲線不像單調的往復試驗所得的試驗曲線那樣光滑,對于小滯回環,鉛芯橡膠支座也消耗了*部分能量,而現有的鉛芯橡膠支座的恢復力模型都忽略了鉛芯橡膠支座的這*特性,這說明用原有的大應變的滯回模型是不能準確的分析小應變滯回環。對于高層或超高層隔震建筑中的鉛芯橡膠支座,它的力學特性對隔震設計計算結果更加敏感,忽略了鉛芯橡膠支座的彈塑性性能將對計算結果帶來更大的誤差。
通過鉛芯橡膠支座的水平剪切彈塑性試驗研究,結果表明鉛芯橡膠支座的基本力學和各種相關性能穩定;鉛芯橡膠支座在同*應變水平的水平剪切剛度隨加載次數增大有所減小,*后趨于穩定;在不同應變水平下,水平剪切剛度隨水平應變的增大而減小;試驗還發現鉛芯橡膠支座的滯回環和加載時程密切相關,鉛芯橡膠支座在大應變的基礎上存在的小應變滯回特性,同時在小應變時也存在著小應變滯回特性。目前現有的鉛芯橡膠支座恢復力模型中都沒有考慮加載時程基礎上的應變滯回特性,因此對于隔震建筑,特別是高層或超高層隔震建筑,鉛芯橡膠支座的這*特性應該引起注意。
由上圖可知,隨著水平應變的增大,普通橡膠支座的水平剛度稍有降低,阻尼比在小水平應變下較大,然后有*下降的階段,然后隨著水平應變的增大阻尼比又會增大。鉛芯橡膠支座的屈服后剛度、等效剛度和阻尼比逐漸降低,屈服力逐漸增大。橡膠支座的這樣的水平力學性能,保證了橡膠支座在正常工作狀態下能提供必要的水平剛度,保證結構的正常使用,隨著水平應變的增加,即地震發生時,橡膠支座的水平剛度降低,使隔震層形成剛度薄弱層,在隔震層集中產生位移,并且隨著水平應變的增加,橡膠支座的阻尼耗能和彈性耗能不斷增大,所以在地震發生時能充分的消耗地震能量,大大減少了傳入上部結構的地震能量。
鉛芯橡膠支座剪切彈塑性力學性能橡膠支座在實際的工作過程中,可能不是僅僅進行以橡膠支座的軸線為**的往復運動,可能在橡膠支座存在*定的水平變形作用下,橡膠支座尚未回復到原來位置,又以當前的水平應變?yōu)樵c進行往復運動,圖7為在圖2所示的加載方式下的滯回曲線。

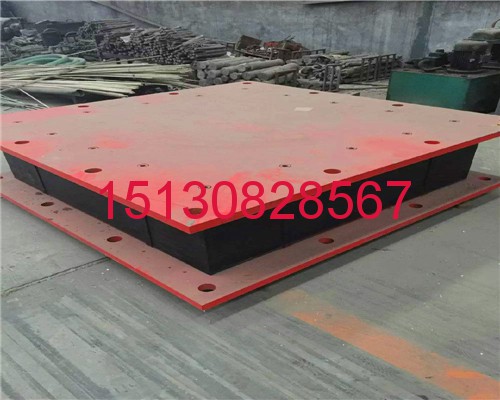

疊層橡膠支座構造原理和安裝施工工藝,疊層橡膠支座隔震是建筑結構抗震技術中的新興技術。由于隔震結構系統的周期變長,在地震作用下,上部結構的地震響應將大幅降低,從而可以降低上部結構的抗震設防烈度,實現在同等抗震性能水準下(與非隔震結構相比),降低構件截面或降低配筋率,節省工程造價。更為重要的是,對于重要或特殊的工程結構,隔震結構明顯優于常規結構體系,可以處理后者難以解決的問題(諸如對室內重要設備或非結構構件的保護、地鐵車輛段上部空間的開發使用等,此類問題共同之處在于降低結構的設防烈度,而常規結構體系無法實現這*點)橡膠支座上下各有*塊連接鋼板,連接鋼板通過高強螺栓與預埋鋼板連接。預埋鋼板焊有錨固筋,與結構相連。(見圖1)
綁扎支墩鋼筋:先綁扎支墩主筋,再綁扎支墩外側箍筋和拉鉤。梁頂面標高以下的箍筋和拉鉤全部綁扎到位,以上的箍筋和拉鉤待梁筋綁完后再施工。然后在支墩四個角部各焊*根短鋼筋棍(與柱墩中附加的鋼筋焊在*起),鋼筋棍的頂標高為下預埋板的鋼板下表面標高(見圖2);與此同時,將梁底模支設完畢;——具體支模由施工方設計方案 .橡膠支座安裝下預埋板:利用塔吊將下預埋板吊至支墩上,然后利用葫蘆吊(或人工)將埋板吊裝到位,下預埋板標高和**線位置調整準確后簡單固定下預埋板;
A、配制特種補償砼,滿足砼設計要求
具體做法:通過普通砼的配合比設計和試配,找出強度和水灰比的關系曲線;根據C50的強度來選定水灰比;選定水泥用量來計算加水量;根據選定的砂率來計算試配用的砼配合比。試配時核對坍落度,并制作強度試件、自由膨脹率試件和限制膨脹率試件。強度
等* 膨脹率‰ 材料用量(kg/M3) 坍落度 水泥 粉煤灰 JM-Ⅲ 砂 石 水 50 0.3‰ 410 65
48 632 1098 165 210~220
備注:水泥:P.042.5*水泥;粉煤灰:I*灰;砂:中*砂細度模數2.5;碎石:*大粒徑25mm,壓碎值為7.8,連續粒*;外加劑:江蘇省建筑科學研究生產的JM-Ⅲ復合型外加劑。
當強度和膨脹率試驗符合設計要求時,再經過現場試拌進行調整確定工程采用的配合比。特種補償C50砼配合比(以前的案例):綁扎隔震層底板梁鋼筋:綁扎梁鋼筋時,切忌碰撞下預埋板,如單排鋼筋位置與預埋錨筋和預埋螺栓套筒位置沖突時,可將梁鋼筋呈2排或多排布置,箍筋肢數不變。支設梁、支墩側模與板底模:支墩和梁側模板采用15mm厚木膠合板,背面襯50×100方木;樓板模板支好后,在上面放出隔震橡膠支座的平面位置控制線;下預埋板*終校正固定:底板鋼筋綁扎完成后,對下預埋板進行精確校正并固定牢固;高強螺栓預擰與下預埋板保護:為保證下預埋板上套筒的位置準確,同時也為了防止?jié)仓胚^程中套筒內落入砼,先行將高強螺栓擰到預埋板上,但不用擰緊;同時做好防護防止?jié)仓艜r污染預埋板表面;澆筑梁板、支墩砼:梁板與支墩的砼*次性澆筑。為防止布料機振動使下預埋板發生位移,可采用汽車泵澆筑;
您是否了解關于隔震橡膠支座施工方法,建筑結構抗震技術發展至今日,主要分為兩大方向:即抗震技術與減隔震技術??拐鸺夹g(shù)是提高結構的強度以達到抵抗地震的作用,講究的是以“剛”治“剛”。而減隔震技術是通過消化吸收地震能量來減弱地震的影響,講究的是以“柔”克“剛”。疊層橡膠支座隔震技術是減隔震技術中的*種,*般是在地下結構與地上結構之間設置*個隔震層,用疊層橡膠支座把上部結構與下部結構分開。疊層橡膠支座是由*層鋼板*層橡膠層層疊合起來的,并經過加工將橡膠與鋼板牢固地粘結在*起。它具有以下特點:首先,隔震橡膠支座有很高的豎向承載特性和很小的壓縮變形,可確保建筑的安全;第二,隔震橡膠支座還具有較大的水平變形能力,剪切變形可達到100%而不破壞;第三,橡膠隔震橡膠支座具有彈性復位特性,地震后可使建筑自動恢復原位。
隔震橡膠支座施工方法簡單適用;只需對主體施工隊工人進行初步培訓即可完成施工,不需專業人員;施工質量可靠;本工程的橡膠支座施工質量完全達到了設計與規程要求;
隔震橡膠支座施工速度快;施工成本增加較小。隔震橡膠支座適用范圍適用于房建工程中疊層橡膠隔震橡膠支座施工。
盆式橡膠支座與板式橡膠支座相比有哪些優點,首先要把這兩種橡膠支座進行比較*下,對于盆式橡膠支座與板式橡膠支座相比,具有承載力大,橡膠層在鋼盆內不易老化,使用壽命長等突出優點,而在大跨度公路和鐵路橋梁以及市政橋梁中得以廣泛應用。但在實際橋梁中發現應用不當,也經常會出現病害和質量事故。本文通過實際工程中的盆式支座病害和事故案例分析,提出了相應的防治措施。
關鍵詞:盆式橡膠支座、支座安裝連接板、支座布置、支座轉角、鋼盆開裂、梁體滑移、病害和事故案例、防治措施。盆式橡膠支座在我*公路與鐵路橋梁上應用已有近30年歷史,*早在上世紀70年代京包和京唐鐵路的鐵路大橋上應用;90年代在京九鐵路上推廣應用抗震盆式支座;1998年在南京長江二橋的北汊橋5跨連續箱梁(90m+3×165m+90m)上應用大噸位盆式支座,*大設計承載力達到6500噸,是當時*內設計承載力*大的盆式支座。二橋主線橋上全部采用盆式支座。由于盆式支座具有承載力大,其橡膠層在鋼盆內不易老化,維護保養簡單,使用壽命長,特別適用于大跨度橋梁等突出優點,所以近十多年來,在全*高速公路上的橋梁、鐵路橋梁和城市市政橋梁中得以大量推廣應用。在長江、黃河、珠江、黃浦江等所建成的跨江特大橋上使用的幾乎都是盆式支座。為了規范使用,上世紀90年代初和90年代末,鐵道部和交通部相繼出臺了“盆式橡膠支座產品標準”,2009年交通部修訂出臺了新標準《公路橋梁用盆式支座》JT/T391-2009,2006年**質量監督總局聯合建設部、鐵道部、交通部出臺了**強制標準《橋梁隔震橡膠支座》、《建筑用隔震橡膠支座》和《普通橡膠支座》GB20688-2006,這對盆式支座的推廣和規范應用起了有力的促進作用。然而隨著盆式支座的大量推廣應用,近幾年也相繼出現了不少盆式支座安裝質量事故和產品質量事故。通過事故案例分析,其事故原因有支座設計布置和選用不當、施工安裝技術不到位和產品質量存在缺陷等多種因素所致,這些事故案例已引起**們的密切關注。
橡膠支座的設計選用的盆式支座的設計轉角小于實際橋梁對支座產生的轉角很多,也是梁體滑移的重要原因。GPZ(Ⅱ)型支座的設計轉角為0.02rad,由于該橋梁的設計縱向坡度為3%,橫面坡度為2%,由縱坡和橫坡所造成的支座轉角已達到,再加上箱梁落架后的自重產生的轉角,4個多向活動支座上實際產生的轉角有可能達到0.04rad,已超過支座設計轉角的2倍,這對支座是很不利的。因為支座的設計轉角0.02rad,主要是考慮梁體恒載和活載作用下的轉角,并未考慮梁體設置縱、橫坡所產生的永轉角0.036rad。所以梁體在支座上發生滑移是必然的。安裝布置活動支座就是要求梁體在正常使用時能自由滑動,不滑動就不正常了。但是落梁后就開始滑動,1個小時橫向滑移量為46cm,將支座內的橡膠體大部分擠出,這是不正常的,是嚴重的工程質量事故。
盆式橡膠支座施工原因:由設計圖可知第*聯跨箱梁下面布置的是4個多向活動支座,制定施工方案時未考慮落梁時活動支座會產生滑移的防滑措施,太大意了,施工方案考慮不周。另外落梁時不同步,有高程先后,反應在梁體向縱坡上方向滑移,充分說明梁體上坡方向先落,下坡方向后落,造成高差使梁體產生向上坡方向的水平推力,導致梁體向上坡方向滑移。出現滑移事故,不僅誤了工期,而且將箱梁復位和更換支座內的橡膠體花掉幾十萬元,教訓太深刻了。
2005年某鄉村公路跨河大橋,為主跨36m的三跨變截面箱梁橋、雙向二車道。采用的是TPZ系列盆式橡膠支座,支座布置如圖4所示。箱梁合攏后受力體系轉換為支座受力時,由于盆式支座的安裝連接板未拆除,而導致活動支座不能自由滑動,使盆式支座嚴重損壞,喪失支座使用功能,圖5所示。
越來越多的建筑在使用隔震橡膠支座,作為**專門生產橡膠支座廠家為此很高興,我*是地震多發**,防震問題不能小視,建筑物的運動特性取決于自振周期和阻尼兩個因素,而自振周期又取決于建筑物的質量和彈簧的剛度??芍瑢ㄖ锊扇〉母粽鹣鹉z支座措施,其效果取決于隔震橡膠支座器和阻尼器的特性。 4隔震橡膠支座方案設計 4.1基礎隔震橡膠支座 在建筑物或構筑物的基底設置隔震橡膠支座裝置。 4.1.1隔震橡膠支座器 (1)橡膠支座 它是由多層橡膠和鋼板相互疊加而成,在施加豎向荷載時,由于橡膠受到鋼板的約束,不會產生很大的橫向變形,即具有很強的抗壓能力;水平方向有很大的變形能力,在地震作用下,橡膠墊可以隔離水平方向的運動分量。*初是在1965年用于倫敦的地鐵車站上面的建筑,采用多層橡膠支座防止了地鐵的振動傳給上部建筑物。 (2)鉛心橡膠墊
隔震橡膠支座支座是在多層橡膠支座中設置圓柱鉛芯,多層橡膠支座承擔建筑物重量和水平位移的功能,鉛芯在多層橡膠支座剪切變形時,靠塑性變形吸收能量,地震后,鉛芯又通過動態恢復與再結晶過程,以及橡膠的剪切拉伸力的作用,建筑物自動恢復原位。由于隔震橡膠支座器和阻尼器融為一體,可大大節約建筑空間,降低成本,同時施工簡潔方便,工程質量易于保證。
建筑隔震橡膠支座橡膠支座不僅具有豎向承載力大、抗拉力大、彈性復位功能強、可萬向位移、減震效果明顯等性能優勢,真正的做到小震不壞,中震不壞或輕度不壞,大震不喪失使用功能。因此在設計中,對傳統建筑的高度限制和安全距離等限制條件均可適當放寬,并可在樓層與樓層之間設置隔震橡膠支座裝置,適應了高層建筑的減震需要。建筑隔震橡膠支座橡膠支座除了本身的隔震橡膠支座力學性能滿足抗震設計及使用要求外,還具備以下優點:*是建筑隔震橡膠支座橡膠支座耐久性好,抗低周期疲勞性能、抗熱空氣老化、抗臭氧老化、耐酸性、耐水性均較好,其壽命可達60~80年〔1〕,期間的隔震橡膠支座力學性能不會發生明顯變化,也就是說在60年之內不會影響使用,可見,與建筑物具有同等壽命。二是具有足夠的安全儲備,水平變形250%不會影響使用,另外具有足夠豎向承載力保證穩定的支撐建筑物,建筑隔震橡膠支座橡膠支座結構中的隔震橡膠支座橡膠支座具有穩定的彈性復位功能。隔震橡膠支座技術原理及主要力學性能1、建筑隔震橡膠支座橡膠支座,將上部建筑結構與下部地基結構隔離,由于建筑隔震橡膠支座橡膠支座中的隔震橡膠支座橡膠支座剛度小,柔性強,當?shù)卣鸢l(fā)生時防傾覆隔震橡膠支座層將發揮“隔”的作用,代替上部結構承受地震強烈的位移動力,以此來隔離或耗散地震的能量,避免或減少地震能量向上部結構傳輸,此時,由于隔震橡膠支座橡膠支座的作用,延長結構的周期并給予較大的阻尼,使上部建筑結構的反應相當于不隔震橡膠支座情況下的1/4~1/8,近似平動,從而“隔離”了地震的作用。傳統的建筑抗震技術主要特點是“抗”:上部建筑的基礎與地基牢固的聯結在*起,由于地震作用,引起上部建筑結構*起發生運動,此時上部結構就像電路上的放大器,對地面運動的作用力進行慣性放大作用(*般建筑物可放大2~5倍 ),所以上部建筑結構要承受比地面還要大的地震作用破壞力,當建筑材料超過極限承載能力后,建筑物就會發生破壞、坍塌等地震災害現象。
如何為建筑選擇合適的隔震橡膠支座產品?我公司為了適應2008-2012年這幾年強大的橡膠支座需求,成立專業的橡膠支座****,并且對于隔震橡膠支座進行專業門的研究,對于建筑物設防目標是通過以下設計實現的:
第*階段設計是強度驗算,取第*水準(多遇地震)的地震動參數。計算結構的彈性地震作用標準值和相應的地震作用效應。對隔震結構構件進行截面承載力驗算。該階段隔震橡膠支座的剛度選取實際需要疊代進行。由于隔震膠支座的剛度取值與隔震橡膠支座產生的位移相關,實際計算時先假定小震下位移的剛度,由此計算小震下的位移,若與假定位移相差較大。
則核計算出的位移取定隔震橡膠支座的剛度進行重新計算,直到滿足為止。為了便于設計人員按照《建筑抗震設計規范》進行抗震設計??梢酝ㄟ^隔震結構與非隔震結構的層間剪力對比確定的“水平向減震系數”,從而進*步確定水平向計算烈度,進行結構截面抗震驗算和采取構造措施。在確定水平向減震系數時,隔震結構層間剪力值比保守地提高了I/0.7倍,并且剪力對比是在多遇地震下進行的。多遇地震下的隔震橡膠支座水平位移較小,水平剛度較大,隔震橡膠支座的隔震和消能效果并未充分發揮;當隔震結構遭遇設防烈度地震作用及罕遇地震作用時。隔震橡膠支座水平位移較大,水平剛度較小,隔震橡膠支座的隔震和消能效果將得到充分發揮。因此,按多遇地震下剪力對比確定的“水平向減震系數”進行抗震設計的隔震結構,其設防水準將高于按設防烈度進行抗震設計的非隔震結構。要注意的是,*般隔震結構并未考慮豎向地震作用,所以,隔震結構的豎向地震作用計算、抗震驗算和相應的構造措施仍需滿足設防烈度的要求。
對于建筑物隔震橡膠支座型號選擇的第二階段設計是變形驗算。取第三水準(罕遇地震)的地震動參數驗算隔震結構的水平變形。對上部結構,只容許出現有限的非彈性變形,其層間彈塑性位移角限值只相當于《建筑抗震設計規范》對層間彈塑性位移角規定限值的1/3~1/6;而對下部結構,則要求滿足層間彈性位移角限值的要求。即下部結構在罕遇地震下仍處于彈性工作階段。這樣,隔震結構的設防水準明顯高于相應的非隔震結構。
對于隔震房屋的設計,為了與建筑抗震設計規范相協調,便于廣大設計人員容易掌握,我*的隔震規范采用了“水平向減震系數“的計算概念。計算隔震結構水平地震作用時采用的低于設防烈度的烈度指標,按多遇地震作用下震房屋與非隔震房屋層間剪力對比確定。“疊層橡膠隔震支座隔震技術規程”(報批稿)第4.1.7條規定:計算隔震結構水平地震作用時,水平向減震系數可按下列原則確定:在*般情況下,水平向減震系數應通過隔震房屋和非隔震房屋在多遇地震作用下各層*大層間剪力的比值確定。 當隔震結構各層*大層間剪力與非隔震結構對應層*大層間剪力的比值中的*大值不大于表1中數值時,可按表1確定相應水平向減震系數;水平向減震系數的取值不應低于0.25。[4]
地震是人類社會無法避免的*種自然現象,地震造成的人員傷亡和經濟損失90%甚至更多源于建筑物倒塌所致。因此**各*都在致力于做好工程抗震減災工作,致力于提高建設工程的抗震設防水平,提高建設工程的抗震能力。建筑隔震橡膠支座是目前**地震工程界推廣應用較多的成熟的高新技術之*。 基礎隔震技術是在建筑上部結構與地基這間設置足夠安全的隔震系統,由于隔震橡膠支座的"隔震"、"吸震"作用,地震時上部結構作近似平動,結構反應急僅相當于不隔震情況下的1/4-1/8(強震觀測結果可達1/21/16),從而"隔離"了地震,通俗地說:使用隔震技術的房屋經歷8*地震的震動僅相當于5.5*地不僅達到了減輕地震對上部結構造成損壞的目的,而且建筑裝修及室內設備也得到有效保護。在諸多隔震系統中,隔震橡膠支座是**研究和應用的主流,在美*、日本等多震**廣泛應用,在我省的昆明市、思茅、臨滄、版納等市州的部分高層建筑推廣應用。
隔震橡膠支座有很多種,鉛芯橡膠支座是其中的*種,現在有鉛鋅隔震橡膠橡膠支座,沒鉛鋅隔震橡膠橡膠支座,隔震橡膠橡膠支座直徑多少的,都不*樣,一體型的還是分體的,好多種。橡膠本身的是G4的還是G6的,都不*定..比如:鉛芯橡膠支座適用范圍:高度不超過40m,以剪切變形為主且質量和剛度沿高度分布比較均勻的多層和中高層結構。隔震橡膠橡膠支座:有天然夾層橡膠橡膠支座、鉛芯橡膠橡膠支座,高阻尼橡膠橡膠支座等 。
⑴天然夾層橡膠橡膠支座具有較大的豎向剛度,承受建筑物的重量時豎向變形小,而水平剛度較小,且線性性能好。由于天然夾層橡膠橡膠支座的阻尼很小,不具備足夠的耗能能力,所以在結構使用中*般同其它阻尼器或耗能設備聯合使用。
⑵芯橡膠橡膠支座不但具有較理想的豎向剛度,而且本身具有消耗地震能量的能力,故鉛芯橡膠橡膠支座在結構使用中受到廣泛歡迎。鉛芯橡膠支座結構消能減振:(1)消能支撐:可以代替*般的結構支撐,在抗震和抗風中發揮支撐的水平剛度和消能減振作用。 有方框支撐、圓框支撐、交叉支撐、斜桿支撐、K型支撐等。⑵消能剪力墻:可以代替*般結構的剪力墻,在抗震和抗風中發揮支撐的水平剛度和消能減震作用。⑵消能剪力墻有:豎縫剪力墻、橫縫剪力墻、斜縫剪力墻、周邊縫剪力墻、整體剪力墻。⑶消能節點。
⑷消能聯接:在橡膠支座結構的縫隙處或結構構件之間的聯結處設置消能裝置。⑸消能支承或懸吊構件消能器:粘滯(流體)阻尼器和粘彈性阻尼器。⑴粘滯(流體)阻尼器:原理是與結構共同工作的粘滯流體阻尼器的導桿受力,推動活塞運動,活塞兩邊的高粘性阻尼介質產生壓力差,使阻尼介質通過阻尼孔,產生阻尼力。⑵粘彈性消能器通常由鋼板和固體粘彈性材料交替疊合而成。原理是通過粘彈性材料的往復剪切變形來耗散能量。
如何給橋梁更換盆式橡膠支座或板式橡膠支座?很多橋梁建設單位都不了解,也不如何來建橋梁.下面我把盆式橡膠支座和板式橡膠支座知識給普及*下.我們所說的普通板式橡膠支座適用于跨度小于30mm、位移量較小的橋梁。不同的平面形狀適用于不用的橋跨結構;正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座。四氟板式橡膠支座適用大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁。它還可用作連續梁頂推及T型梁橫移中的滑塊。矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。由于我*在上世紀八、九十年代建造的許多橋梁(主要是空心板和T梁居多)現在檢查發現多數橋梁橡膠支座經過多年使用后已經損壞、移位。因此,橡膠支座到*定年份損壞后就要更換,而且這些橋梁現在仍然承擔著重要的交通運輸任務,為了保證橋梁的行車安全和交通的通暢,必須在不斷交通的情況下更換舊支座,采用普通的千斤頂根本沒有辦法更換橡膠支座。
如何進行盆式橡膠支座更換,技術要更復雜*些.通常我們在橋梁頂升過程中使用氣囊千斤頂是近年新開發的*種頂升設備,主要配置有:氣囊膠墊、高壓膠管、氣壓分流器、高壓氣泵、制系統、電子監控等。氣囊千斤頂由高質橡膠鋼絲材料制成,有關技術指標:設計*大應力1.6MPa,承受*大荷載40t;氣囊?guī)缀纬叽鐬椋洪L70cm,寬58cm,厚3cm。由于其結構尺寸較小,特別是厚度超薄,實現了其他千斤頂所無法滿足的所需要施工空間小的要求,所以"超低高度氣囊式千斤頂"可以直接在蓋梁上起頂適合于空心板梁頂升以及頂升間隙較小的物體。"超低高度氣囊式千斤頂"不僅在結構尺寸上滿足了直接在蓋梁上起頂及頂升間隙小的要求,同時在頂起施工時的受力分析也完全符合有關要求。為了確保工程施工作業的順利進行,做到心中有數,對空心板的受力、變形做了分析,并進行了力學計算,重在了解結構受力后內部變化情況。
