板式橡膠支座的安裝準備

①板式橡膠支座安裝處宜設置支承墊石，要求梁體底面和墩臺上的支承墊后頂面具有較高的平整度；*般要求墊石長度、寬度應比支座相應的尺寸大50mm左右，支承墊石頂面相對水平誤差不大于1mm，相鄰兩墩臺上支承墊石頂面相對水平誤差不大于3mm。

②支坐墊石的混凝土強度等*不應低于C30；在安裝前，橋梁墩、臺內應有豎向鋼筋延伸至支坐墊石內；在支坐墊石內應布置鋼筋網，鋼筋直徑為8mm時，間距宜為50mm×50mm。

③板式橡膠支座安裝前應將墩、臺支座支墊處和梁底面清理干凈；應先檢查板式橡膠支座的**位置、板式橡膠支座墊石頂面標高是否準確。

板式橡膠支座安裝

①支座進場之后，應先檢查其是否有制造商的**或永久性標記；其次應按照設計圖紙的要求進行安裝；應保證支座在墩、臺上的位置要準確。
②支座安裝時，應防止支座出現偏壓或產生過大的初始剪切變形。安裝完成后，必須保證橡膠板上下表面與墩臺支撐墊石、梁板底面平整緊貼無縫隙，更不能出現偏心受壓、脫空和不均勻受力形象?；顒?dòng)支座應設防塵罩。對未形成整體的梁板結構，應避免重型車輛通過。
③在設有橡膠支座的墩、臺上，應預留更換支座所需要的位置，而且應注意在同*根大梁上橫向避免設置兩個或兩個以上的支座，防止橋梁支座受力不均。不同規格的支座不應并排安裝。
④支座安裝后，應對支座是否漏放、支座安裝方向、支座型式、臨時固定設施拆除與否等進行檢查，并對安裝后所出現的偏差進行記錄，以確保板式橡膠支座安裝后的正常工作。

橡膠支座之所以被廣泛采用，是因?yàn)橄鹉z支座具有：構造簡單、價格低廉、加工制作容易、可定型生產；用鋼量少、成本低；其橡膠彈性能消減上下部結構所受的動力，吸收部分振動，可減振、抗震；可改善墩臺受力情況；能有效地分布水平力，適用于任意方向變形（寬橋、曲線橋、斜橋）；安裝及更換方便等優點。

公路橋梁橡膠支座，主要可以分為板式橡膠支座和盆式橡膠支座。
①板式橡膠支座。板式橡膠支座的工作原理是以橡膠的不均勻彈性壓縮來實現梁的豎向轉動，以橡膠塊的剪切變形來實現梁的水平位移。因而其無固定支座和活動支座之分，所有縱向力和水平力由各個支座均勻分配，有加筋層的（橡膠板內含有幾層*定厚度的不銹鋼板）可提高支座的抗壓強度和抗壓剛度，適用于中等跨徑的橋梁；無加筋層的僅適用于小跨徑的橋梁。標準跨徑1<40m以內的橋梁，*般可采用板式橡膠支座。板式橡膠支座有矩形和圓形兩種，*般當斜度大于10°時采用圓板形支座，否則采用矩形支座?？筛鶕?jù)實際的位移量及支座反力大小來確定板式橡膠支座的型號、高度。

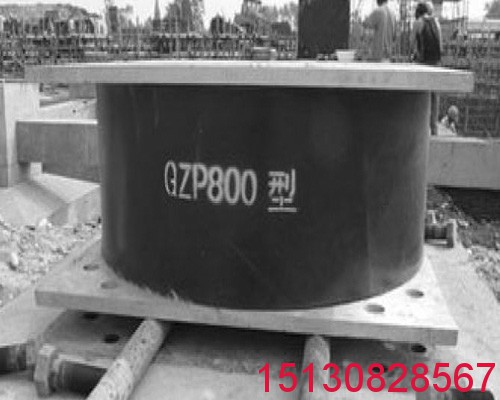

②盆式橡膠支座。盆式橡膠支座是*種新型支座，將承壓的橡膠塊嵌入鋼制的凹形金屬盆中，使橡膠處于有側限的受壓狀態，其活動機理是利用填充的聚四氟乙烯板與不銹鋼板相對摩擦系數小的特點實現水平位移，通過盆內橡膠的不均勻壓縮來實現梁體的大轉角，大大提高了支座的承載能力。由于其自身具有結構緊湊、摩擦系數小、承載力大、重量輕、結構高度小、轉動、滑動靈活、成本低等優點，通常適用于大跨度、大噸位、支座反力大的箱梁橋、斜拉橋和懸索橋。

橋梁支座依照其結構可分為3大類：*是橋梁板式橡膠支座；二是盆式支座；三是球形橡膠支座。
按固定和否分類概略分為固定支座及活動支座
固定支座起著餃的感化，他應允橋梁結構在沿著道路的豎直立體內沉著地遷移轉變?；顒?dòng)支座除了能沉著地遷移轉變外，還應應允在活載及溫度變卦時，梁端可縱向水準挪動。簡支梁橋，按其靜力圖式應在其*端設置裝備裝置固定支座，另*端設置裝備裝置活動支座。對于鐵路路梁橋梁，由于制動力影響較大，固定支座和活動支座的布置應根據如下原則：
1、 對橋跨結構而言，*好使梁的上弦在制動力的感化下受壓，并能對消有部分豎向荷載上弦發生活力發火的拉力；
2、對橋墩而言，*好讓制動力的感化偏向指向橋墩核心，并使橋墩頂混凝土或漿砌片石受壓，在制動力感化下受壓而不是受拉。
3、對橋臺而言，*好讓制動力的感化偏向指向河岸，使橋臺頂部混凝土或漿砌片石受壓，并能失調有部分臺后填土壓力
4、根據上述原則，《鐵路橋梁籌算規定》規定，固定支座的布置，在坡道上應設在較低的*端，在車站四周，應設在湊近車站的*端，在區間平道上，應設在重車偏向的前端，當上述規定相互辯說時，則應按水準力感化影響較大的情況設置裝備裝置，即應先不滿坡道上的緊要
5、 對于多跨簡支梁橋，為使縱向水準力在各敦上均勻分配，不該將兩相鄰的固定支座設在統*橋墩上
6、 對于公路的多跨簡支梁橋，通常相鄰兩跨的固定支座不布置在統*個橋墩上，當橋墩較高時，為減小水準感化，可思忖在其上布置相鄰兩跨的活動支座，對于坡道上設置裝備裝置的橋，也將固定支座布置在較低的墩臺上，對格外寬的公路橋梁，應設置裝備裝置沿縱向和橫向均能挪動的活動支座
7、 懸臂梁橋的錨固跨也應在*端設置裝備裝置固定支座，另*端設置裝備裝置活動支座，多孔上吊橋掛梁的支座布置和簡支梁雷同
8、連氣兒梁橋每聯只要*個固定支座，為防范梁的活動端伸縮縫過大，固定支座宜置于每聯的兩端支點上，如該處敦身較高或因地基受力前提等起因，則應思忖規避，或采納不凡倒敘模范，以避免敦身尺寸過大

目前常用的橋梁支座主要有兩大類，*類是板式橡膠支座，另*類是盆式橡膠支座。橡膠支座作為成熟的橋梁支座產品，從設計單位到施工單位已經能夠正確的使用，對于很多剛剛接觸這個行業的朋友可能還是不能全面的把握。希望能為各位朋友起到*個引導作用。具體請根據工程情況選定。

板式橡膠支座是由多層薄鋼板與多層橡膠片硫化粘合而成*種普通橡膠支座產品,這種產品具有足夠的豎向剛度,能夠?qū)⒅ё喜繕?gòu)造的反力可靠的傳遞給墩臺,支座具有良好的彈性,以應對橋梁的梁端的轉動；又有較大的剪切變形能力，以滿足上部構造的水平位移。

板式橡膠支座在公路橋梁中小型橋梁中比較常用的產品，它分為普通板式橡膠支座、四氟板式橡膠支座。對于普通板式橡膠支座適用于跨度小于30m、位移量較小的橋梁；不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座。對于四氟乙烯板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁。它還可用作連續梁頂推及T型梁橫移中的滑塊。矩形、圓形四氟板式橡膠支座的應用分別與矩形、圓形普通板式橡膠支座相同。

盆式橡膠支座是由上支座板、下支座板、球形板、聚四氟乙烯滑板（F4、球面四氟板）及橡膠擋圈組成的*種特殊盆式橡膠支座產品。它將盆式支座中的橡膠板改為球面四氟板因而得名,由于支座中間鋼板及底盆亦相應地改成球面，減小了摩擦系數。其位移由上支座板與平面四氟板之間的滑動來實現。在上支座板上設置導向槽或?qū)颦h(huán)來約束支座的單向或多向位移，可以制成球形單向活動支座和固定支座。通過球形板和球面四氟板之間的滑動來滿足支座轉角的需要。

*近有些客戶提問橡膠止水帶都有哪些型號的，我回答他們我們有**651橡膠止水帶300*6 、**橡膠止水帶300*8 、**橡膠止水帶300*10 、背貼式橡膠止水帶 350*10 、**橡膠止水帶300*6等更各**的橡膠止水帶。

可是等我說完客戶又問了 橡膠止水帶300*6 那300*6是什么意思呀，對于這個問題其實挺無語的 但又不能說什么，只能給他們耐心的解釋其實挺好理解的 300是表示橡膠止水帶的寬度是300mm，6表示橡膠止水帶的厚度是6毫米

橋梁橡膠支座主要使用的規格有g(shù)yz200*42mm、gyz200*35mm、 gyzf4200*44mm、gyz250*63mm gjz200*200*35mm，gyzf4200*250*42mm等，板式支座主要可以分為：普通板式橡膠支座、四氟乙烯滑板式橡膠支座、圓板坡形橡 膠支座、球冠板式橡膠支座。橋梁支座是橋跨結構的支撐部分,其作用是將橋跨結構上的荷載通過支座傳遞給墩臺。橡膠支座 是橋梁上、下部結構的連接點。其作用是將上部結構的荷載(包括恒載和活載)順適、安全地傳遞到橋梁墩臺上，同時要保證上部結構在支座處能自由變形(轉動或 移動)，以便使結構的實際受力情況與計算簡圖相符合。因此，對橋梁支座要正確設置，并經常注意保養維修，對其損壞部分要進行修補加固。

*般來說公路橋梁支座使反力明確地作用到墩臺的指定位置，并將集中反力擴散到*個足夠大的面積上，以保 證墩臺工作的安全可靠;保證橋跨結構在支點按計算圖式所規定的條件變形;保證橋跨結構在墩臺上的位置充分固定，不至滑落橋梁板式橡膠支座按固定與否分類可 以分為固定支座及活動支座,對橋跨結構而言，*好使梁的下弦在制動力的作用下受壓，并能抵消*部分豎向荷載下弦產生的拉力；對橋墩而言，*好讓制動力的作 用方向指向橋墩**，并使橋墩頂混凝土或漿砌片石受壓，在制動力作用下受壓而不是受拉。圓板坡形橡膠支座對橋臺而言，*好讓制動力的作用方向指向河岸，使 橋臺頂部混凝土或漿砌片石受壓，并能平衡*部分臺后填土壓力根據上述原則，《鐵路橋梁設計規定》規定，固定支座的布置，在坡道上應設在較低的*端，在車站 附近，應設在靠近車站的*端，在區間平道上，應設在重車方向的前端，當上述規定相互抵觸時，則應按水平力作用影響較大的情況設置，即應先滿足坡道上的需 求;對于多跨簡支梁橋，為使縱向水平力在各敦上均勻分配，不應將兩相鄰的固定橋梁支座設在同*橋墩上。

橡膠隔震支座，是由橡膠和夾層鋼板分層疊合經高溫硫化粘結而成,當支座承受豎向荷載時，橡膠層的橫向變形受到約束，使得支座具有很大的豎向承載力；當支座承受水平荷載時，其橡膠層的相對側移大大減少，使得橡膠墊可達到很大的整體側移而不致于失穩，并且保持較小的水平剛度。由于夾層鋼板與橡膠層緊密粘結，橡膠層在豎向地震作用下還能承受*定的拉力。所以，橡膠隔震支座是*種豎向承載力極大平剛度較小、水平側移容許值很大，又能承受*定豎向地震作用的理想隔震裝置。
    常用的橡膠隔震支應有普通橡膠隔層支座、鉛芯橡膠隔震支座以及高阻尼橡膠隔層支座等。普通橡膠隔展支座只有高彈性、低阻尼的特性，其阻尼比大約為0.03~0.05，需配合其他阻尼器共同使用。鉛芯橡膠隔震支座是在普通橡膠隔震支座中灌入鉛芯而制成，純鉛材料具有較低的屈服點和較高的塑變耗能能力并且橡膠支座對阻尼材料鉛有約束力，使之僅產生剪切變形，所以能有效的提高橡膠支座的初始剛度和阻尼特性，——般情況下，其阻尼比可達0.2-0.3，鉛芯橡膠支座不需配合阻尼器而單獨使用，且工程應用較廠范。高阻尼橡膠隔震支座是采用高阻尼橡膠材料而制成，其阻尼比可達0.1*0.15。石墨橡膠支座是其中*種，它是在天然橡膠中加入石墨，從而大幅度提高橡膠支座的阻尼，根據石墨加入量的多少可調整阻尼的大小，高阻尼橡膠隔震支座同樣不需配合阻尼器而單獨使用。
