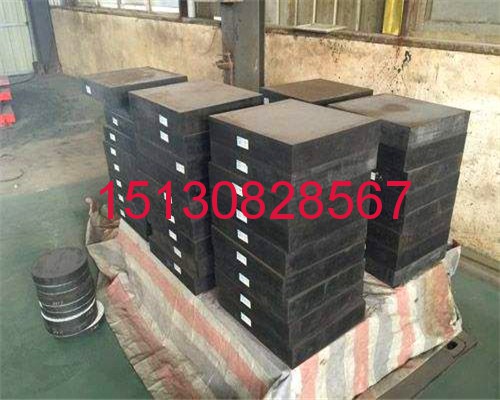

河北普通板式橡膠支座（GJZ系列、GYZ系列）大量現貨151-3082-8567

主要從事公路橋梁配套使用的橋梁支座，橡膠支座，橋梁伸縮縫等工程橡膠制品，主導產品種類有：GPZ(II)盆式橡膠支座、GZP(KZ)抗震盆式橡膠支座、QZ球型支座等盆式橡膠支座。矩形板式橡膠支座、圓形板式橡膠支座、圓形球冠板式橡膠支座、四氟乙烯滑板式橡膠支座、橋梁隔震支座等板式橡膠支座，伸縮縫產品主要有：GQF-C(Z、F、M)伸縮縫，GQF-MZL伸縮縫，SF梳型鋼板伸縮縫，40型，60型，80型，D160型橋梁伸縮縫。

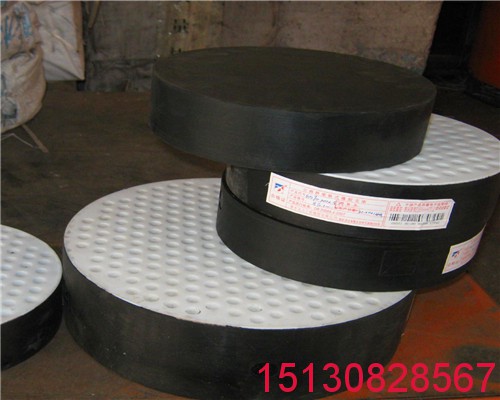

在上述的板式橡膠支座表面粘覆*層厚2mm-3mm的聚四氟乙烯板．就制作成聚四氟乙烯滑板式橡膠支座。它除了具有豎向剛度與彈性變形，能承受垂直荷載及適應梁端轉動外，因聚四氟乙烯板的低摩擦系數，可使梁端在四氟板表面自由滑動，水平位移不受限制：特別適宜中、小荷載，大位移量的橋梁使用。

板式橡膠支座是由多層橡膠片與薄鋼板硫化、粘合而成,它有足夠的豎向鋼度,能將上部構造的反力可靠的傳遞給墩臺;有良好的彈性,以適應梁端的轉動,又有教大的剪切變形能力,以滿足上部構造的水平位移.

板式橡膠支座的適用范圍

1、普通板式橡膠支座（GJZ系列、GYZ系列）依靠自身的剪切變形來適應梁體的伸縮位移。

2、四氟乙烯滑板式橡膠支座（GJZF4系列、GYZF4系列）依靠四氟乙烯滑板與不銹鋼板的相對滑動來適應梁體的位移，位移量大。

3、球冠系列橋梁板式橡膠支座在傳力均勻性上，明顯優于普通橋梁板式橡膠支座。它能有效地、可靠地將上部結構的荷載傳遞到橋墩上，并且極大的改善了在支座按裝過程中產生的偏壓脫空等不良現象，特點適應于坡橋、彎橋、斜橋、曲線橋等布置復雜的橋梁上。

4、板式橡膠支座適用于跨度小于30m、位移量較小的橋梁.不同的平面形狀適用于不同的橋跨結構,正交橋梁用矩形支座;曲線橋、斜交橋及圓柱墩橋用圓形支座.

5、四氟板式橡膠支座適用于大跨度、多跨連續、簡支梁連續板等結構的大位移量橋梁.它還可用作連續梁頂推及T型梁橫移中的滑塊.矩形、圓形四氟板式橡膠支座的應用非別與矩形、圓形普通板式橡膠支座相同.

普通板式橡膠支座結構示意圖

同時依靠中間鋼板上的四氟乙烯滑板與上座板的不銹鋼板之間的低摩擦系數來實現上部結構的水平位移，使支座所承受的剪切不再由橡膠完全承擔，而間接作用于鋼制底盆及四氟乙烯滑板與不銹鋼之間的滑移上。從長期試驗的數據看，橡膠處于三向約束狀態時的抗壓彈性模量為50000kg/cm2，比無側向約束的抗壓彈性模量增大近20倍，因而盆式支座承載能力大為提高，解決了板式橡膠支座承載能力的局限，能滿足大的支承反力、大的水平位移及轉角要求。

我公司生產的盆式橡膠支座型號有：GPZ盆式橡膠支座和GPZ（Ⅱ）盆式橡膠支座(依據JT391-1999)以及GPZ(III)盆式橡膠支座,GPZ(KZ)抗震盆式橡膠支座,GPZ(2009)盆式橡膠支座，GPZ(2009)JZ減震型盆式支座等幾個系列。

GPZ ( I )型盆式橡膠支座及規格系列

性能及分類
a 、雙向活動支座：具有豎向轉動和縱向與橫向滑移性能，代號為SX 。
b、單向活動支座：具有豎向轉動和單*方向滑移性能，代號為DX 。
c、固定支座：僅具有豎向轉動性能，代號為GD。

適用溫度范圍
a 、常溫型支座：適用于-25 ℃ ～+ 60 ℃
b 、耐寒型支座：適用干-40 ℃ ～＋60 ℃ ，代號為F 。

GPZ ( I )型盆式橡膠支座的技術性能

a 、支座豎向轉角不小于40 。
b 、豎向承載力（KN ) 1000 *50000 共分28 *，非滑移表面的不平承載力為豎向的10 ％。
c 、磨擦系數：常溫型，μ≤0.04 ．耐寒型μ≤0.06
d 、位移量見表

1.1按使用性能分為：a) 減震型單向活動支座。具有豎向承載、豎向轉動和單*方向滑移性能，代號為：JZDX。 b) 減震型固定支座。具有豎向承載和豎向轉動性能，代號為：JZGD。

1.2按使用溫度范圍分為：a) 常溫型支座。適用于-25度至+60度。 b) 耐寒型支座。適用于-40度至+60度。

1.3支座性能 a) 豎向承載力：支座豎向承載力分為33*，0.4MN-60MN。在豎向設計承載力作用下，支座壓縮變形不大于支座總高度的2%，鋼盆盆環上口徑變形不大于盆環外徑的0.05%。 b) 水平承載力：固定支座和單向活動支座非滑移方向的水平承載力均不少于支座豎向承載力的20%。 c) 轉角：支座豎向轉動角度不少于0.02rad。 d) 位移：單向活動支座順橋向位移量分為5*；±50mm，±100mm，±150mm，±200mm，±250mm，當有特殊要求時，可按實際需要調整位移量。
